產品描述

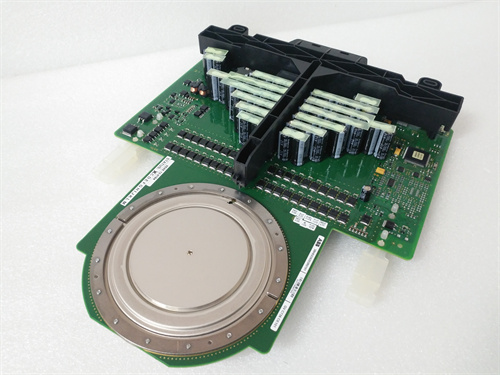

ABB 5SHY4045L0006 3BHB030310R0001 3BHE039203R0101 GVC736CE101 這一系列型號共同指向ABB公司高性能的 IGCT（集成門極換流晶閘管）功率半導體器件，是其頂級中壓交流傳動產品（如ACS 6000, ACS 6080系列）和柔性交流輸電系統（FACTS）中的核心功率開關元件。具體而言，5SHY4045L0006 通常代表一個完整的 IGCT功率組件或模塊，內部集成了IGCT芯片、反并聯二極管、門極驅動單元及相關的吸收電路。該組件是構建大容量電力電子變流器（如三電平NPC變流器）的基石，負責在高電壓（通常為2.3kV, 3.3kV, 4.16kV等）和大電流（數千安培）條件下實現高效、快速的電能轉換與控制。3BHB030310R0001 和 3BHE039203R0101 通常是該功率組件在ABB不同系統（如傳動控制、SIL認證安全系統）中對應的控制接口板、門極驅動板或系統標識號，而 GVC736CE101 可能是其門極驅動電源或特定輔助控制單元的型號。整套組件代表了ABB在超大功率電力電子領域的尖端技術，廣泛應用于對驅動性能和可靠性要求極高的關鍵工業領域。

產品參數

• 品牌與系列： ABB， Semiconductors (半導體)， IGCT 系列， ACS 6000/ACS 6080 傳動平臺

• 核心型號： 5SHY4045L0006 (IGCT功率模塊/組件)

• 關聯型號： 3BHB030310R0001 (控制/驅動板)， 3BHE039203R0101 (系統部件/標識)， GVC736CE101 (門極驅動電源/輔助單元)

• 器件類型： 高壓大功率 IGCT（集成門極換流晶閘管）模塊

• 額定電壓： 高阻斷電壓，典型值為4500V或更高（如“4045”可能表示4500V）。

• 額定電流： 高導通電流，通常為數千安培（如“5SHY”系列可能涵蓋數百至數千安培等級）。

• 開關特性： 兼具GTO的高阻斷能力和IGBT的快速開關特性，工作頻率可達數百赫茲。

• 集成組件： 通常模塊內集成：

  • IGCT芯片

  • 反并聯二極管

  • 門極驅動電路

  • 電壓、電流傳感器

  • 吸收電路（Snubber）元件

• 冷卻方式： 強制水冷或風冷，通過模塊底部的散熱器進行熱管理。

• 控制接口： 通過光纖接收來自控制器（如SDCS-CON-2）的門極觸發信號，實現高低壓隔離和抗干擾。

優勢與特點

1. 極高的功率密度與效率： ABB 5SHY4045L0006 IGCT組件在單模塊內實現了極高的電壓和電流等級，功率密度大，且導通損耗和開關損耗低，從而提升了整個傳動系統的效率。

2. 卓越的可靠性與魯棒性： IGCT本質上是硬驅動關斷的晶閘管，具有天然的抗短路能力和高的dv/dt耐受度，非常適合工業嚴苛環境下的高可靠性應用。其壓接式封裝技術也提供了良好的熱循環可靠性。

3. 簡化的系統設計： 高度集成的功率組件（含驅動）減少了外部元件數量，簡化了主電路布局和組裝，提高了系統的緊湊性和可靠性。

4. 高性能的控制能力： 配合ABB專用的門極驅動單元（如GVC736CE101），能夠?qū)崿F(xiàn)精確、快速的開關控制，滿足高性能矢量控制、轉矩快速響應等先進傳動需求。

5. 全面的系統支持： 作為ABB大功率傳動生態系統的一部分，該組件享有從芯片設計到系統應用的全鏈條技術支持和全球服務網絡保障。

應用領域與案例

ABB 5SHY4045L0006 系列功率組件專用于特大功率的電機驅動和電能質量控制領域。

• 應用領域： 礦山提升機、港口重型起重機、大型船舶推進、金屬軋機主傳動、油氣管道壓縮機、大型風機/泵類節能改造、靜止同步補償器（STATCOM）。

• 應用案例： 在一個千萬噸級礦井的摩擦式提升機系統中，驅動主機采用了ABB ACS 6000系列中壓變頻器。該變頻器的每個功率單元的核心正是 5SHY4045L0006 IGCT功率模塊。多個此類模塊串聯或并聯，構成了能夠輸出數兆瓦功率的變流器，精確控制著提升機滾筒的啟動、調速、制動和停車，確保了提升過程平穩、高效且安全。其強大的過載能力和可靠性，滿足了礦山提升機重載啟動和頻繁正反轉的極端工況要求。

與競品對比

與其他大功率開關器件（如高壓IGBT模塊、傳統GTO）相比，ABB 5SHY4045L0006 IGCT組件的優勢在于其在超大功率（數兆瓦至數十兆瓦）和中壓領域的最佳性能平衡。

• VS 高壓IGBT模塊： 在中等功率和頻率下，IGBT有優勢。但在5SHY4045L0006 所針對的極高功率（>5MW）和中壓（3-6.9kV）領域，IGCT的導通損耗更低，效率更高，且抗短路能力更強，整體可靠性經過長期工業驗證。

• VS 傳統GTO： IGCT本質上是最新一代的GTO技術。相比傳統GTO，5SHY4045L0006 的開關速度更快（關斷時間短一個數量級），所需的關斷吸收電路更小，門極驅動更簡單，從而使得變流器體積更小、效率更高、性能更好。

選型建議與注意事項

1. 嚴格系統匹配與專業評估： 此系列組件是ABB特定傳動系統的核心部件。絕對不允許自行獨立選型替換。必須依據原傳動柜的圖紙、備件清單和ABB提供的替換指南，由專業人員進行型號確認。

2. 復雜的更換程序： 更換5SHY4045L0006 這類功率模塊是一項高技術性工作，涉及高壓安全、光纖校準、散熱膏涂抹、扭矩緊固、冷卻系統檢查等多個嚴格步驟。必須由ABB認證的工程師或在其嚴格指導下進行。

3. 配套組件同步檢查： 更換功率模塊時，必須同時檢查并可能需要更換與之關聯的門極驅動板（如3BHB030310R0001）、驅動電源（如GVC736CE101）及吸收電路元件，確保整個功率鏈的健康。

4. 全面的測試與校準： 更換后，必須使用專用設備對模塊的靜態參數（如壓降）和動態參數進行測試，并在傳動系統中進行完整的帶載測試和校準，確保性能達標。

5. 安全第一： 操作涉及致命高電壓，必須嚴格遵守高壓作業安全規程，確保系統完全斷電、放電、隔離并驗電后方可進行。

6. 依賴原廠支持： 所有技術文檔、更換手冊和測試程序都應通過ABB 5SHY4045L0006官方渠道或聯系A(chǔ)BB當?shù)胤?wù)部門獲取。強烈建議將此類關鍵備件的更換和維護工作委托給ABB或其授權服務合作伙伴執行。
