產品描述

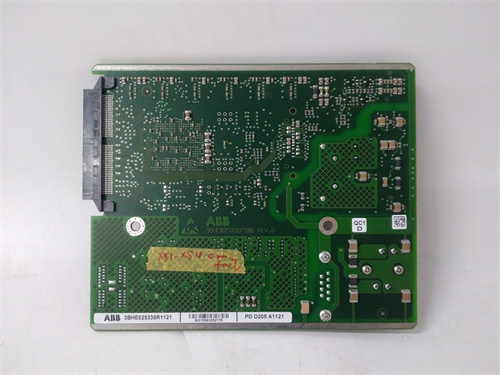

ABB PDD205A0121 是ABB公司為其領先的Symphony Plus系列分散控制系統（DCS）以及兼容的Advant和Symphony Harmony系列設計的一款高性能數字量輸出（DO）模塊。該模塊屬于Harmony系列I/O產品線，專門設計用于在嚴苛的工業過程控制環境中，提供高密度、高可靠性的開關量信號輸出。PDD205A0121 負責將來自控制器的邏輯指令轉換為強大且隔離的直流電平信號，以驅動現場的各種執行設備，如繼電器、接觸器、電磁閥、電機啟動器線圈及狀態指示燈。憑借其堅固的工業設計和先進的診斷功能，ABB PDD205A0121 確保了在電力、水處理、化工等關鍵行業中大量開關量設備的可靠控制。將PDD205A0121 集成到Symphony Plus系統中，用戶可以構建一個高度可靠、易于維護的分布式控制架構，滿足現代大型工廠對離散控制的高要求。

產品參數

• 品牌與系列： ABB， Symphony Plus / Harmony 系列I/O

• 產品型號： PDD205A0121

• 模塊類型： 數字量輸出（DO）模塊

• 輸出類型： 晶體管輸出（通常為24V DC， 正邏輯或負邏輯）。

• 通道數量： 高密度配置，通常為32通道或64通道（具體取決于型號定義，“205A”可能表示特定配置）。

• 每通道額定電流： 典型值為0.5A至1A，適用于驅動標準繼電器和電磁閥線圈。

• 公共端配置： 通常為分組公共端（例如8點或16點一組），提供靈活的接線和電源管理。

• 隔離方式： 通道與系統總線之間采用光電隔離，確保電氣安全與抗干擾能力。

• 診斷功能： 提供模塊級（健康狀態、通信）和通道級（短路、開路、過載）的全面診斷，并能將信息上傳至控制系統。

• 響應時間： 快速的開關響應，適用于快速順序控制。

• 工作溫度： 寬溫范圍，適用于工業環境（例如 -20°C 至 +70°C）。

• 安裝方式： 模塊化設計，安裝在Harmony系列I/O的專用基座或機架上。

• 通信協議： 通過ABB的專用高速I/O總線（如HIER）與控制器通信。

優勢與特點

1. 高密度與節省空間： ABB PDD205A0121 模塊在單模塊上集成了大量的輸出通道，極大地優化了控制柜的空間利用率，降低了系統的整體尺寸和布線復雜度，特別適合點數密集的應用。

2. 卓越的可靠性： 采用高品質的工業級組件和嚴格的生產工藝，具有極高的平均無故障時間（MTBF），是保障關鍵過程連續運行的基礎。

3. 強大的診斷能力： 先進的診斷功能可實時監測每個輸出通道的狀態（如短路、開路），并能將診斷信息上傳至控制系統，實現預測性維護和快速故障定位，顯著減少非計劃停機時間。

4. 靈活的配置與維護： 支持帶電插拔（在系統允許的條件下），允許在不中斷過程的情況下更換模塊，極大地提高了系統的可維護性和可用性。

5. 無縫系統集成： 作為ABB Harmony系列I/O的組成部分，PDD205A0121 與Symphony Plus控制器和工程軟件（如Control Builder M）完美集成，配置簡單，性能經過優化。

應用領域與案例

ABB PDD205A0121 廣泛應用于需要集中、可靠控制大量開關量執行機構的過程工業和基礎設施領域。

• 應用領域： 火力發電與核電站輔助系統、水處理與污水處理廠、石油天然氣、化工、制藥、造紙、采礦。

• 應用案例： 在一個大型市政污水處理廠的鼓風機曝氣控制系統中，使用了多塊ABB PDD205A0121 模塊來控制數十個曝氣池的氣動調節閥和風門執行器。這些模塊的高密度特性減少了所需機架的數量。其可靠的輸出確保了曝氣量的精確控制，而通道級診斷功能使得當某個閥門線圈短路時，運維人員能立即從操作站收到精確的故障點定位報警，從而快速進行隔離和維修，保障了生物處理過程的穩定和高效。

與競品對比

與西門子SIMATIC ET 200SP HA或艾默生DeltaV電子布線等競品的高密度DO模塊相比，ABB PDD205A0121 的核心優勢在于其在重過程工業DCS領域內的深度整合和久經驗證的可靠性。

• VS 西門子ET 200SP HA DO模塊： 兩者均提供高密度輸出。ABB PDD205A0121 專為Symphony Plus環境優化，在復雜電磁環境下的抗干擾性、寬溫工作范圍以及與ABB安全系統的配合方面具有傳統優勢。西門子方案在與TIA Portal集成和離散制造領域可能更靈活。

• VS 艾默生DeltaV 電子布線DO卡件： 艾默生的方案強調接線簡化。PDD205A0121 則代表了傳統高可靠DCS I/O的成熟設計，其模塊的堅固性、通道隔離強度和在大規模項目中的長期運行業績是其關鍵優勢。對于已采用ABB Symphony Plus/Harmony架構的用戶，選擇PDD205A0121 是確保系統完整性、性能和長期支持的最佳途徑。

選型建議與注意事項

1. 系統架構確認： ABB PDD205A0121 必須用于ABB Symphony Plus DCS系統，并兼容Harmony系列I/O架構。確認控制器型號和I/O網絡類型支持該模塊。

2. 輸出規格匹配： 仔細核對模塊的輸出電壓（如24VDC）、每點電流容量以及公共端分組方式，確保其能驅動所連接的現場負載（如電磁閥的吸合電流和保持電流），并為感性負載配備必要的保護電路（如續流二極管）。

3. 電源容量計算： 高密度意味著高總電流需求。必須計算所有輸出點在最大負載同時動作時的總電流，并為該模塊及其負載配置足夠容量的、獨立的、穩定的直流電源，并留有充足裕量（通常建議20-30%）。

4. 散熱考慮： 高密度模塊在工作時會產生熱量，應確保控制柜內有良好的通風散熱條件，避免模塊過熱。

5. 組態與尋址： 在ABB的Control Builder M工程軟件中，需要正確組態PDD205A0121 模塊的硬件類型、槽位地址和通道參數。

6. 文檔與支持： 在安裝、接線和調試前，務必從ABB PDD205A0121官方產品頁面下載最新的硬件手冊、安裝指南和應用說明。遵循所有安全和技術規范，對于關鍵應用，建議在實施階段尋求ABB專業技術支持。
