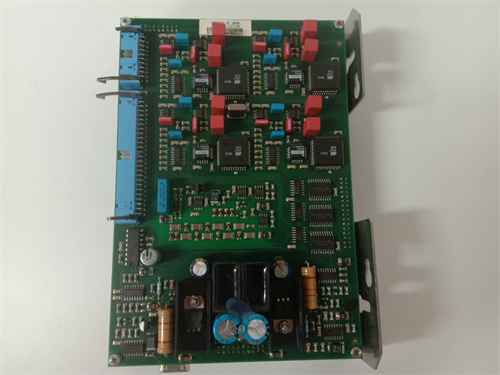

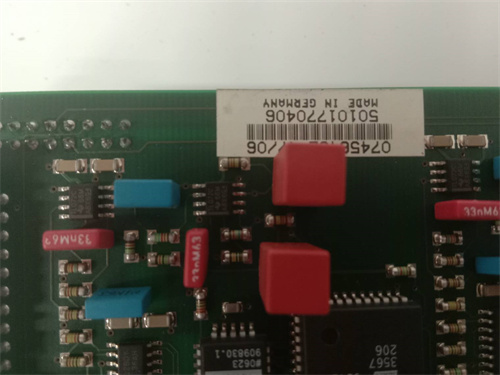

ABB 0745648E 是ABB集團工業自動化部門生產的一款關鍵組件,屬于其 AC 800M系列 或 S800 I/O系統 中的 數字量輸入(DI)模塊。該模塊是構建ABB高端可編程控制器(PLC/DCS)分布式I/O系統的基礎單元,專門設計用于高密度、高可靠性地采集工業現場的開關狀態信號,如按鈕、限位開關、繼電器觸點等。ABB 0745648E 將來自現場的無源干接點信號,經過電氣隔離和信號調理后,轉換為控制系統可識別的數字?jǐn)?shù)據,為邏輯控制、設備狀態監控和聯鎖保護提供基礎輸入。在大型、復雜的流程自動化與工廠自動化系統中,ABB 0745648E 是實現高效、精確數據采集的關鍵硬件。選擇原廠模塊是保障整個AC 800M系統長期穩定與兼容性的基石。
產品類型:S800 I/O系列數字量輸入(DI)模塊。
所屬系統:ABB AC 800M 可編程控制器系統。
通道配置:通常為高密度配置,例如 16通道 或 32通道 隔離輸入,具體取決于模塊的硬件版本。
輸入信號類型:干接點輸入,支持常開(NO)或常閉(NC)無源觸點。
輸入電壓范圍:模塊內部提供 24V DC 查詢電壓,用于檢測觸點通斷狀態,現場無需外部電源。
隔離方式:通道間及通道組與系統背板之間采用光電隔離,有效抑制共模干擾和噪聲,提高系統抗干擾能力和安全性。
響應時間:快速的ON/OFF響應,通常在毫秒級,滿足實時控制要求。
狀態指示:每個通道或每組通道配有獨立的LED指示燈,直觀顯示當前輸入狀態(閉合或斷開)。
診斷功能:具備基本的硬件自診斷能力,可檢測模塊內部電路故障。
連接方式:通過前部可拆卸的現場接線端子板(FTA) 進行接線,支持螺絲壓接。
安裝方式:模塊化設計,可安裝在S800 I/O站的專用底座或?qū)к壣稀?/p>
通信接口:通過高速的S800 I/O總線與AC 800M控制器或通信接口模塊交換數據。
高密度與空間優化:ABB 0745648E 在緊湊的模塊尺寸內提供了大量輸入通道,顯著減少了控制柜內的模塊數量和空間占用,降低了單位通道成本,特別適合需要采集大量開關信號的應用,如大型生產線狀態監測。
卓越的可靠性與抗干擾能力:采用工業級元器件和嚴格的制造工藝,確保在惡劣工業環境下的長期穩定運行。其通道隔離設計能有效防止現場側的電氣故障(如接地故障)干擾系統其他部分,提升了整體系統的魯棒性。
易于安裝與維護:模塊化的插拔設計和可拆卸的端子排使得安裝、更換和接線維護都非常簡便。清晰的每通道狀態指示燈極大便利了現場調試和故障排查工作。
與AC 800M生態系統的深度集成:作為ABB原裝組件,ABB 0745648E 在硬件兼容性、供電、通信協議和軟件組態方面與AC 800M控制器及Control Builder工程工具實現了無縫集成。其配置和診斷信息完全融入統一的環境,簡化了工程和運維流程。
長期的產品支持:ABB為其自動化系統提供長生命周期的支持服務,保障了備件的長期供應和技術的延續性,有效保護了用戶的投資。
ABB 0745648E 廣泛應用于采用AC 800M系統的各類流程工業和離散制造業,尤其適用于需要大量狀態監測的場合。
案例一:汽車制造車間焊裝線夾具狀態監控
在白車身焊裝線上,有數百個氣動夾具和定位銷。每個夾具的“夾緊到位”和“松開到位”傳感器信號(干接點)接入 ABB 0745648E 模塊。其高密度特性使得一個模塊即可監控一個工位的多個夾具,為PLC提供全面的實時狀態信息,確保焊接機器人工作的安全性。
案例二:水處理廠泵與閥門狀態反饋
在市政水廠,數十臺水泵、電動閥和氣動閥的運行/停止?fàn)顟B(tài)、故障報警觸點及閥位限位信號需要被采集。使用該模塊集中采集這些信號,為中央控制室提供設備全景狀態視圖,用于實現自動控制和故障報警。
案例三:制藥工廠包裝線安全聯鎖
在藥品包裝線上,安全光柵、急停按鈕、防護門開關等安全設備的觸點信號需要被高可靠地采集并送入安全控制系統。該模塊的隔離特性和可靠性使其適合作為此類安全相關信號的輸入接口。
與西門子ET 200SP DI、羅克韋爾Allen-Bradley Point I/O DI等同類數字量輸入模塊相比,ABB 0745648E 的特點在于:
AC 800M系統生態專屬性:它是專為ABB AC 800M架構優化的模塊,在其自身的系統內性能、可靠性和管理體驗最佳,但在跨平臺通用性上不及標準PROFINET或EtherNet/IP模塊。
在復雜過程工業中的成熟應用:在化工、石化、電力等ABB的傳統優勢行業,S800 I/O系統經過了長期廣泛應用和驗證,擁有良好的口碑和大量的存量系統支持需求。
配置與管理的統一性:其硬件配置、I/O變量定義均在Control Builder同一套工程軟件中完成,提供了從控制器邏輯到現場模塊的統一視圖。
堅固的工業設計:設計通常非常堅固,適用于環境相對嚴苛的過程工業控制柜。
確認系統兼容性:必須確認 ABB 0745648E 模塊與您現有的 AC 800M控制器型號、S800 I/O機架類型及系統軟件版本 完全兼容。
明確通道數量與類型:根據設計圖紙統計所需的干接點輸入總點數,并確認所有信號均為無源觸點。避免誤將有源電壓信號接入。
規劃接線與接地:為發揮其抗干擾優勢,現場信號電纜應使用屏蔽電纜,并將屏蔽層在控制柜側單點接地。不同類型的信號建議分開布線。
利用狀態指示燈進行調試:在調試階段,充分利用每個通道的LED指示燈,可以快速驗證現場接線是否正確,開關狀態是否被正確讀取。
模塊安裝與散熱:確保模塊牢固安裝在底座或?qū)к壣?,并保證機柜內有良好的通風散熱條件。
通過正規渠道采購:為確保產品質量、兼容性和獲得官方技術支持,應通過ABB官方或授權分銷商采購原廠備件。在更換模塊前,記錄原模塊的安裝位置和接線;更換后,需在系統軟件中驗證通道狀態,并進行必要的功能測試。對于關鍵應用,建議保持適量的備件庫存。
