產品描述

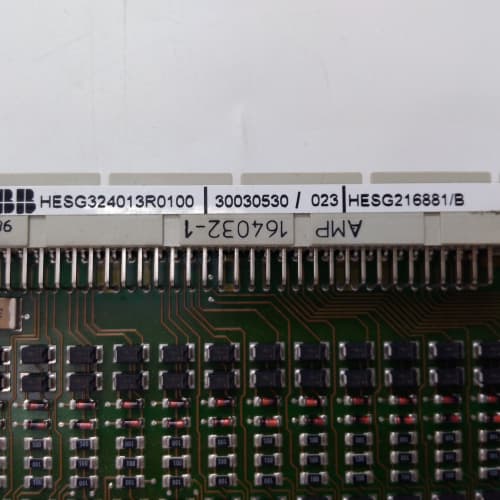

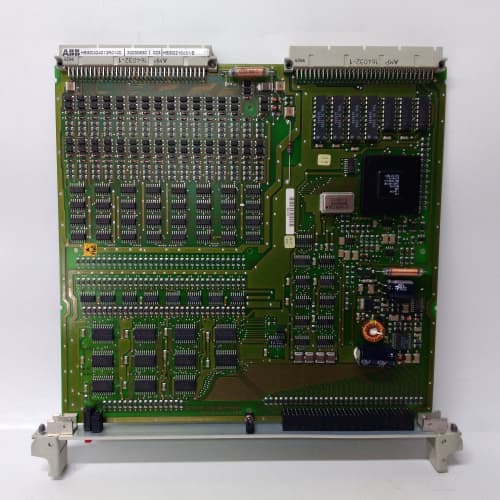

ABB 216AB61 HESG324013R101 是一款專用于UNITROL? 1000系列靜態勵磁調節器的功率控制與觸發模塊。它的核心功能是將來自調節器控制核心（CPU板）的弱電控制信號，經過隔離、放大和精確的相位控制，轉換為能夠可靠觸發大功率可控硅（晶閘管）的門極驅動脈沖。在勵磁系統中，可控硅橋負責將交流電源轉換為可調的直流電流，供給發電機的勵磁繞組，而 ABB 216AB61 HESG324013R101 正是精準指揮這個“電能轉換開關”的“指揮官”。該模塊集成了脈沖變壓器、隔離電路和保護邏輯，確保在高電壓、大電流的惡劣電氣環境下，觸發信號依然準確、同步且具有足夠的驅動能力。對于維持發電機的端電壓恒定和實現快速勵磁響應，ABB 216AB61 HESG324013R101 的性能至關重要。其具體的電路原理和接線方式，請查閱官方資料：ABB 216AB61 HESG324013R101。

產品參數

• 品牌與系列：ABB， UNITROL? 1000 系列， 靜態勵磁系統。

• 型號：216AB61（設計型號）， HESG324013R101（訂貨號）。

• 功能類型：晶閘管觸發板（Thyristor Firing Board）。

• 輸出脈沖：通常提供六路或更多路的雙脈沖或強觸發脈沖，用于觸發三相全控或半控整流橋中的晶閘管。

• 同步信號輸入：接收來自同步變壓器的電壓信號，用于確定觸發脈沖的基準相位。

• 控制信號輸入：接收來自調節器CPU板的模擬量控制信號（如0-10V或4-20mA），該信號與發電機電壓偏差成正比，用于動態調整觸發角（α角）。

• 隔離電壓：具有高等級的電氣隔離，以承受主回路的高電壓。

• 工作電源：需要配套的隔離輔助電源（例如±15V DC， +24V DC）。

• 保護功能：通常包含脈沖丟失檢測、電源監控等診斷功能。

優勢與特點

1. 高精度與快速響應：ABB 216AB61 HESG324013R101 采用精密的模擬和數字電路設計，能夠?qū)崿F(xiàn)對觸發角的微秒級精確控制。這直接決定了勵磁系統的靜態調節精度和動態響應速度，對于抑制電網振蕩、提高暫態穩定性至關重要。

2. 卓越的抗干擾與可靠性：模塊設計充分考慮了勵磁柜內強電磁干擾環境。通過光電隔離、脈沖變壓器隔離以及良好的屏蔽和濾波技術，ABB 216AB61 HESG324013R101 能確?？刂菩盘柌皇芪廴?，觸發脈沖穩定可靠，從而保障整流橋的安全運行，防止誤觸發或觸發失敗。

3. 強大的驅動能力：輸出脈沖具有足夠的電壓幅值和電流能力，能夠可靠地驅動多個串聯或并聯的大容量晶閘管，確保在高門檻電壓和分散性條件下，所有晶閘管都能同時導通，均流效果好。

4. 完善的診斷與保護：模塊通常具備完善的自我監控能力。它能檢測同步信號是否丟失、控制電源是否正常、脈沖輸出回路是否完好，并將故障信號反饋給主控制器，便于運行人員及時維護，避免事故擴大。

5. 與UNITROL系統的無縫集成：作為原廠備件，ABB 216AB61 HESG324013R101 在電氣特性、機械尺寸和功能邏輯上與UNITROL 1000系統的其他部件（如CPU板、電源板、功率單元）完美匹配，確保了整個勵磁系統的協調性和長期運行可靠性。

應用領域與案例

ABB 216AB61 HESG324013R101 專用于各種規模的同步發電機勵磁控制：

• 火力與水電站：用于汽輪發電機或水輪發電機的自動電壓調節器（AVR），是電站輔機中最關鍵的控制設備之一。

• 工業自備電廠：在鋼鐵、化工、造紙等企業的自備電站中，保障廠內電網的電壓質量。

• 抽水蓄能電站：在發電電動機工況下，實現快速、精確的勵磁控制。

• 船舶電力系統：用于大型船舶的軸帶發電機或主發電機的勵磁調節。

應用案例：在某區域性水電站，一臺100MW水輪發電機的UNITROL 1000勵磁系統出現“觸發脈沖異常”報警，導致發電機無功功率波動。經檢查，確診為原有的觸發板老化。更換上全新的 ABB 216AB61 HESG324013R101 模塊后，重新測試脈沖序列，顯示六路脈沖對稱、幅值充足。投入運行后，發電機端電壓調節平穩，在電網發生小擾動時，勵磁系統的動態響應迅速，有效支撐了局部電網的電壓穩定，證明了該模塊恢復系統原有高性能的關鍵作用。

與競品對比

在發電機勵磁系統觸發模塊領域，競品主要來自其他勵磁設備制造商，如通用電氣（GE）、西門子（Siemens）、南瑞繼保（NARI）、以及一些專業維修公司的再造板。

• 性能匹配與系統優化：原裝的 ABB 216AB61 HESG324013R101 與ABB UNITROL系統的控制算法、保護邏輯和功率單元經過了整體優化設計。其觸發特性（如最小觸發角限制、脈沖列形式）與整流橋參數完美契合，能發揮系統最佳性能。第三方兼容板可能在基本功能上可用，但難以達到原廠的性能匹配度和長期穩定性。

• 可靠性與質量一致性：ABB原廠模塊采用嚴格的元器件篩選和質量控制流程，其平均無故障時間（MTBF）有可靠數據支撐。而一些非原廠再造板在元件來源、生產工藝和測試標準上可能存在差異，長期運行風險較高。

• 技術支持與文檔：使用 ABB 216AB61 HESG324013R101 可以獲得ABB完整的技術文檔、調試指導和售后服務。這對于解決復雜現場問題、進行系統升級至關重要。

選型建議與注意事項

1. 精確核對型號與版本：勵磁系統型號和版本眾多。在訂購 ABB 216AB61 HESG324013R101 前，必須根據故障板上的完整銘牌信息進行核對，包括型號、版本字母（Revision）和訂貨號。不同版本的模塊在電路細節上可能有差異，不兼容會導致無法工作甚至損壞。

2. 確認整流橋配置：需明確勵磁柜中晶閘管的連接方式（三相全橋/半橋）、串聯數量及觸發方式（直接觸發或經脈沖放大器）。這決定了觸發板所需的脈沖路數和驅動能力，必須完全匹配。

3. 專業測試與更換：更換 ABB 216AB61 HESG324013R101 是一項專業性極強的作業。必須在發電機完全停機、勵磁系統斷電并確認放電完畢后進行。新模塊安裝后，必須在空載或小負載下使用示波器檢測各路觸發脈沖的相位、幅值和對稱性，確認正常后方可投入滿載運行。

4. 檢查關聯部件：觸發板故障有時是由其他問題（如同步變壓器損壞、控制電源異常、脈沖電纜絕緣下降）引起的。更換模塊時，應一并檢查這些關聯部件，防止問題復發。

5. 備件存儲與管理：建議將 ABB 216AB61 HESG324013R101 作為關鍵備件儲備。存儲時應遵循電子產品的存儲規范，防潮、防靜電，并定期檢查。
