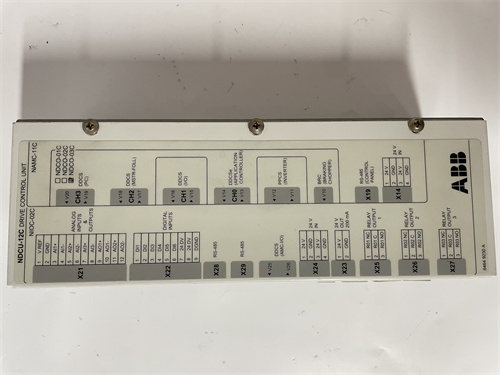

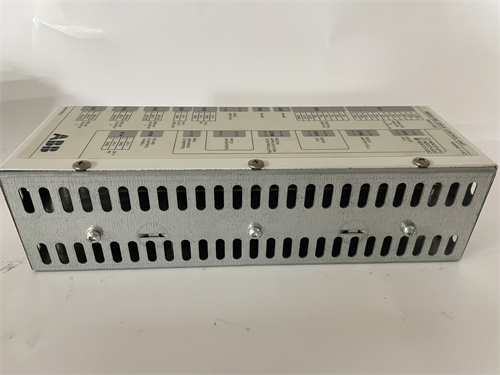

ABB NDCU-12C NDCU-12CK 是ABB為其中壓變頻器（ACS1000/ACS1000i）和部分大功率低壓變頻器（ACS800/880）專門設計的核心主控及通信單元。該模塊集成了高性能DSP處理器、FPGA邏輯陣列以及多協議通信接口，是變頻器實現矢量控制、轉矩控制及系統保護的“大腦”。ABB NDCU-12C NDCU-12CK 在礦山提升機、軋鋼主傳動及大型試驗臺等領域扮演著至關重要的角色，是維持ABB老舊變頻器系統持續運行的關鍵備件。

產品概述與描述

ABB NDCU-12C NDCU-12CK 本質上是一臺緊湊型、高集成的變頻器控制主板。它安裝在變頻器的控制單元插槽中，通過光纖接口（DDCS協議）與功率單元進行實時通信。NDCU-12C 采集來自電機編碼器（脈沖編碼器接口（TTL/HTL）或正弦余弦編碼器）的速度/位置反饋信號，結合來自電壓互感器/電流互感器的模擬量輸入，執行磁場定向控制算法。NDCU-12CK 后綴通常指示特定的硬件配置，可能包括增強的涂層防護（適用于惡劣環境）、擴展的溫度范圍或特定的固件版本預裝。該模塊通過其多個現場總線接口（如過程控制光纖鏈路（RPBA）、千兆以太網（Gigabit）），將變頻器狀態無縫集成至上位PLC或DCS系統。

關鍵參數與規格

• 處理器：32位浮點DSP + 大規模FPGA。

• 控制環：速度環、電流環、轉矩環及磁通環閉環控制。

• 編碼器接口：支持增量式編碼器（TTL/HTL）、絕對值編碼器（EnDat、正弦余弦）及旋轉變壓器（需外部接口模塊）。

• 通信協議：

  • DDCS光纖（與功率單元通信）。

  • Modbus RTU（內置）。

  • 可選現場總線適配器模塊：PROFIBUS DP、DeviceNet、CANopen、EtherNet/IP。

• 模擬量I/O：2路差分輸入（±10V，0-20mA），2路電壓/電流可編程輸出。

• 數字量I/O：6路光隔輸入，3路繼電器輸出。

• 安全功能：支持安全轉矩取消（STO）及安全停機1（SS1）等嵌入式安全功能（符合IEC 61508 SIL 3）。

• 電源：24 VDC ±20%，隔離式DC/DC轉換器。

• 環境：工作溫度-10°C至+55°C，存儲溫度-40°C至+70°C。

優勢與功能特點

ABB NDCU-12C NDCU-12CK 在重載傳動領域提供了無可替代的性能優勢：

1. 精準的直接轉矩控制（DTC）：NDCU-12C 是ABB專利直接轉矩控制技術的物理載體。它能夠在無需編碼器反饋的情況下，實現開環轉矩精度<5%，這對于破碎機、推料機等無法安裝編碼器的場合至關重要。

2. 極快的動態響應：得益于其強大的FPGA并行處理能力，ABB NDCU-12C NDCU-12CK 的電流環響應時間極短。這使得變頻器能夠承受沖擊性負載，如往復式壓縮機或軋鋼機咬鋼瞬間的劇烈沖擊。

3. 冗余光纖通信：NDCU-12CK 通過冗余環形光纖網絡與多個功率單元通信。單一光纖斷裂或某個功率單元故障時，系統可自動重構通信路徑，維持變頻器繼續運行，避免產線非計劃停機。

4. 強大的適應性：ABB NDCU-12C NDCU-12CK 的“K”版本通常具備更高等級的防護涂層，能夠耐受海上平臺的高鹽霧環境或水泥廠的高粉塵環境，大大延長了電子設備在惡劣工況下的使用壽命。

5. 參數完整性：該模塊板載非易失性內存，存儲完整的電機模型、應用宏程序及用戶自定義邏輯。即使斷電數年，NDCU-12C 中的關鍵參數也不會丟失。

應用領域與實際案例

ABB NDCU-12C NDCU-12CK 是全球中壓及工程型變頻器應用的主力控制單元：

• 礦井提升機：ABB NDCU-12C NDCU-12CK 執行高精度的速度/位置雙閉環控制。在提升機接近井口時，它執行S曲線減速，并結合抱閘時序控制，確保重達數十噸的礦石罐籠平穩、精確地停在裝卸位置。

• 船舶電力推進：在破冰船或動力定位（DP）船上，NDCU-12CK 控制主推進電機。其快速的正反轉切換能力使船舶能夠在極短時間內產生反向推力，實現緊急避障。

• 軋鋼主傳動：ABB NDCU-12C 接收來自測厚儀的實時反饋，在毫秒級內調整軋輥轉速和扭矩，確保整卷帶鋼的頭尾厚度差控制在微米級。

• 風洞試驗臺：用于驅動超大功率風機，模擬飛行器在不同馬赫數下的氣流狀態。NDCU-12C 的高精度轉速控制能力保證了試驗數據的可重復性。

競品對比

與西門子SINAMICS S120的Control Unit（CU320）或羅克韋爾PowerFlex 7000的PCM（過程控制模塊）相比，ABB NDCU-12C NDCU-12CK 的核心競爭力在于直接轉矩控制（DTC）的成熟度和矢量控制的精簡化實現。西門子S120通常需要額外的編碼器評估模塊（SMCxx）來讀取旋轉變壓器或正弦編碼器信號，而NDCU-12C 將多種編碼器接口直接集成在主板或其緊湊的子卡上，硬件架構更簡潔。與羅克韋爾的對稱式GTO驅動方案相比，ABB NDCU-12C 配合新型IGBT功率單元具有更高的開關頻率和更低的電機噪聲。ABB NDCU-12C NDCU-12CK 在處理極端過載（150% 60秒）時的磁通模型穩定性已被全球數千個重載應用所驗證。

選型建議與注意事項

• 硬件變體甄別：ABB NDCU-12C 與NDCU-12CK 并非完全通用。12CK 通常具有更寬的工作溫度范圍和更強的抗腐蝕能力。若設備部署在無空調的控制室，標準NDCU-12C 即可；若安裝在戶外柜或高溫車間，請務必選用12CK 版本。

• 固件一致性：ABB NDCU-12C NDCU-12CK 的固件必須與功率單元類型（如UNSxxx）及操作面板類型嚴格匹配。將配備提升機應用的固件刷入用于擠壓機應用的NDCU-12C，會導致轉矩特性異常，可能引發機械共振。

• 編碼器接口匹配：在訂購前，必須明確電機的編碼器類型。NDCU-12C 標準版支持增量式編碼器；如需支持EnDat或正弦余弦絕對值編碼器，需額外配置分線盒或確認NDCU-12CK 是否包含對應功能。

• 存儲備份：在更換故障NDCU-12C 前，務必使用DriveWindow或PanelBuilder工具完整上傳原始參數文件。新模塊雖然是同型號，但默認參數為空，需執行全參數恢復。

• 冷卻要求：ABB NDCU-12C NDCU-12CK 主要依靠空氣對流散熱。在密閉控制柜中，必須確保其周圍有足夠的空間（通常頂部/底部>50mm），且控制柜風扇運轉正常。過熱是導致DSP時鐘晶體老化失效的主要原因。

• 備件策略：NDCU-12C 是ABB工程型變頻器生命周期中的核心備件。隨著ACS1000/ACS800平臺的逐步過渡，原廠新件的供應周期可能延長。對于涉及連續生產的產線，建議保持至少1：1的板級備件。
