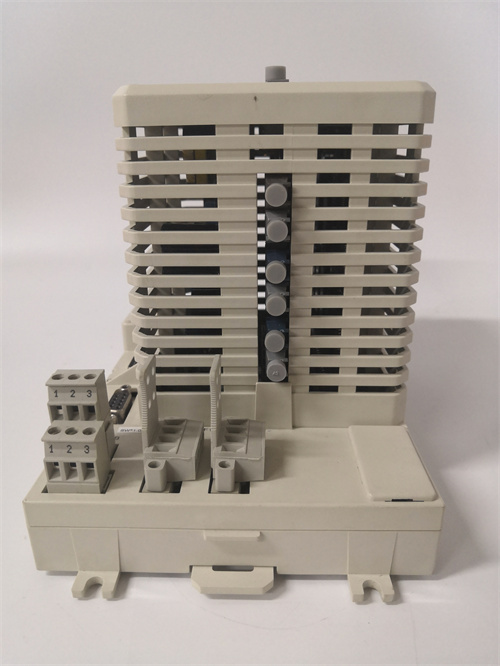

ABB PM825 3BSE010796R1 是ABB為其AC800M系列高端過程控制器設計的一款高性能中央處理器單元。作為System 800xA控制系統的核心，該模塊負責執行復雜的調節控制、邏輯順序控制以及批處理應用。ABB PM825 3BSE010796R1 憑借其強大的計算能力、高可靠性及冗余支持特性，廣泛應用于石油天然氣、化工、制藥及電力等連續過程工業的關鍵控制回路中。

產品概述與描述

ABB PM825 3BSE010796R1 本質上是一個基于PowerPC架構的嵌入式工業計算機，專為惡劣的工業環境而加固設計。它插入AC800M控制器的基板中，通過背板總線與本地/遠程S800 I/O、S900 I/O及現場總線通信模塊進行高速數據交換。PM825 具備兩個獨立的以太網端口，支持冗余網絡拓?fù)浜涂刂凭W(wǎng)絡冗余協議。該控制器運行ABB專用的實時操作系統，執行用戶使用IEC 61131-3標準語言（梯形圖、功能塊圖、結構化文本等）編寫的控制應用程序。ABB PM825 3BSE010796R1 板載非易失性內存，用于存儲程序代碼及配方數據，并配備鋰電池用于實時時鐘的持續運行。

關鍵參數與規格

• 處理器：32位RISC架構，主頻133 MHz。

• 內存：8 MB RAM（用于程序執行），4 MB Flash（用于程序存儲）。

• 執行周期：典型值10-25 ms，適用于中型規模的控制應用。

• I/O容量：?jiǎn)慰刂破髯畲笾С?024個S800 I/O模塊或同等數量的現場總線設備。

• 通信接口：

  • 2 x 10/100 Base-TX 以太網（支持Modbus TCP， 控制網絡協議）。

  • 1 x RS-232C 串口（用于本地調試）。

• 冗余能力：支持1：1控制器熱備冗余，通過專用的光纖同步模塊實現無擾動切換。

• 實時時鐘：帶鋰電池備份，精度±2分鐘/月（25°C）。

• 功耗：典型值8 W，最大12 W。

• 環境：工作溫度0°C至55°C，存儲溫度-40°C至+70°C。

• 認證：CE，UL 61010，CSA C22.2，ATEX Zone 2，DNV GL（船舶認證）。

優勢與功能特點

ABB PM825 3BSE010796R1 在過程控制領域提供了成熟且可靠的解決方案優勢：

1. 高可用性架構：PM825 支持與另一個相同型號的控制器組成冗余對。當主控制器發生故障時，備用控制器在下一個掃描周期內無縫接管控制權，過程輸出無擾動，這對于乙烯裂解爐、催化重整等不允許停車的裝置至關重要。

2. 確定性通信：ABB PM825 3BSE010796R1 通過控制網絡協議與工程站（ES）及操作站（OS）通信，數據傳輸具有高度的實時性和確定性，不會因網絡負載增加而導致HMI響應延遲。

3. 廣泛的應用庫：ABB為PM825提供了豐富的功能塊庫，包括PID（支持死區和積分飽和抑制）、脈沖累加、模糊邏輯及溫度壓力補償算法，顯著縮短了標準控制策略的工程組態時間。

4. 大容量存儲：PM825 的4 MB Flash空間可存儲復雜的批處理配方或長達數周的事件順序記錄，便于質量追溯和故障分析。

5. 背靠背技術支持：作為ABB AC800M平臺的經典產品，ABB PM825 3BSE010796R1 擁有極其詳盡的公開技術文檔和全球龐大的用戶基礎，任何技術問題都能在數小時內獲得解決方案。

應用領域與實際案例

ABB PM825 3BSE010796R1 是全球過程工業自動化改造及新建項目的常青樹：

• 海上油氣平臺：PM825 作為平臺過程控制/安全控制系統的邏輯解算器，處理來自數百個壓力/液位變送器的信號，控制井口化學注入閥和油氣分離器液位，并在緊急情況下執行平臺級停車邏輯。

• 原料藥生產：在符合藥品生產質量管理規范的反應工段，ABB PM825 3BSE010796R1 執行精確的升溫/降溫曲線控制，并記錄所有過程參數，為批次放行提供電子批記錄。

• 城市供水：在大型水廠中，PM825 控制濾池反沖洗的全自動順序，根據濾池壓差和時間周期，依次啟停反沖洗泵和鼓風機，大大降低了人工干預。

• 有色冶金：ABB PM825 3BSE010796R1 用于浸出槽的pH值控制，通過非線性PID算法調節石灰乳加藥閥開度，中和強酸性的礦漿。

競品對比

與西門子S7-400（特別是CPU 414-3）及羅克韋爾ControlLogix 1756-L6x/L7x系列相比，ABB PM825 3BSE010796R1 的差異化優勢體現在過程控制領域的專業性和系統集成度。西門子S7-400通用性極強，但在批處理配方管理和符合S88標準的相位控制方面，需要額外配置BATCH選件包，配置較為繁瑣。羅克韋爾ControlLogix在高速運動控制和傳動集成上優勢明顯，但在復雜的模擬量回路調節上，其PID算法自整定能力遜于PM825。ABB PM825 3BSE010796R1 與ABB的800xA DCS采用同一工程工具（Control Builder M），實現了PLC與DCS的無縫程序移植。對于需要從單一控制器向全廠DCS升級的用戶，PM825 提供了平滑的遷移路徑。

選型建議與注意事項

• 應用規模評估：ABB PM825 3BSE010796R1 屬于中型控制器。若您的I/O點數超過1000點，或控制回路超過200個，建議考慮性能更高的PM860/PM865系列，以避免掃描周期過長。

• 冗余配置：若需構建冗余控制器系統，除了兩臺PM825外，還必須購置冗余同步模塊（如BC820）和光纖同步電纜。僅有兩臺控制器無法實現熱備功能。

• 電池管理：PM825 的板載鋰電池用于維持實時時鐘。建議在年度大修期間檢查電池電壓，并每3-4年強制更換。電池耗盡不會導致程序丟失（程序存儲在Flash中），但會導致控制器時間重置，影響報警的時間戳準確性。

• 固件版本對齊：在冗余系統中，主/備ABB PM825 3BSE010796R1 必須運行完全相同的固件主版本和次版本。固件不匹配是導致冗余切換失敗的常見原因。

• 以太網端口分配：PM825 的兩個以太網端口建議分別連接至不同的網絡交換機（即控制網A網/B網）。切勿將兩個端口連接至同一臺交換機，這會消除網絡冗余的意義。

• 備件策略：ABB PM825 3BSE010796R1 是生命周期成熟產品。對于使用該型號控制器的關鍵裝置，建議保持1：1的備件庫存。由于電子元器件供應鏈的變更，原廠新件的供應周期可能延長。
