產品概述與描述

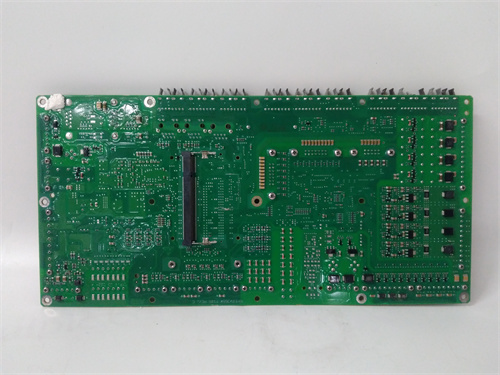

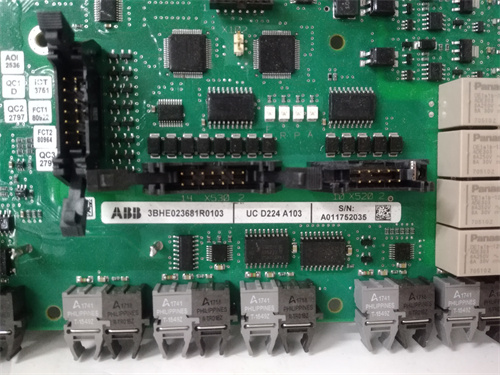

ABB UCD224A103 本質上是一款高密度的混合信號接口板，通常安裝在變頻器控制單元的擴展插槽中。其主要功能包括：將來自外部PLC或DCS的±10V模擬速度/轉矩參考信號進行濾波和模數轉換；采集電機軸上編碼器的正交脈沖或正弦/余弦信號，并將其整形后傳送給主控DSP進行矢量控制運算；同時，UCD224A103 還提供了多個光隔離的數字量輸入/輸出通道，用于處理運行使能、故障復位及狀態指示等離散信號。該板卡采用多層PCB設計，關鍵模擬區域敷設接地保護環，以抑制高壓功率單元切換時產生的強大電磁干擾。其前端通常配有高密度的Sub-D型連接器，用于連接外部編碼器及控制線纜。

關鍵參數與規格

• 主要功能：模擬量輸入調理、編碼器接口、數字量I/O隔離。

• 模擬輸入：2通道，±10V或0-20mA差分輸入，16位ADC分辨率。

• 編碼器接口：

  • 支持增量式編碼器（RS422， 5-24V）。

  • 支持正弦/余弦編碼器（1 Vpp）。

  • 內置編碼器電源輸出（+5V或+15V，帶短路保護）。

• 數字I/O：6路光隔輸入（24VDC），3路繼電器輸出（常開，2A/30VDC）。

• 通信接口：DDCS光纖接口（用于與主控NDCU板卡通信）。

• 隔離耐壓：模擬/數字信號與背板總線間3000VAC光隔離。

• 電源：通過背板從NDCU主板獲取±15VDC及+5VDC。

• 診斷：板載狀態LED，指示編碼器電源、通信心跳及通道故障。

• 環境：工作溫度-10°C至+55°C，符合EN 50178標準。

• 認證：CE，UL，cUL。

優勢與功能特點

ABB UCD224A103 在嚴苛的工業傳動環境中提供了卓越的信號處理與保護能力：

1. 高抗干擾編碼器接收：UCD224A103 針對1 Vpp正弦/余弦編碼器信號具備專用的差分放大和細分電路，能夠在長達數百米的電纜傳輸衰減后，依然精確重構轉子位置信息。這對于風力發電或造紙機等編碼器遠離變頻器的應用至關重要。

2. 多協議兼容性：該模塊能夠自動適配不同電壓等級（5V/24V）和不同輸出類型（推挽/差分）的增量式編碼器，UCD224A103 的這一特性極大簡化了現場備件管理，無需因更換不同品牌的電機而更換接口板卡。

3. 安全轉矩取消（STO）接口：ABB UCD224A103 上集成了經過認證的安全通道，可以直接接收來自外部安全繼電器的硬接線信號，并在微秒級內封鎖功率單元脈沖，實現符合SIL 3等級的安全停機功能。

4. 模擬量斷線檢測：該板卡持續監測外部給定的模擬量信號回路，UCD224A103 能夠檢測到4-20mA信號回路斷線或±10V信號電纜脫落，并立即向主控報出“參考信號丟失”故障，防止電機意外飛車。

5. 熱插拔防護：UCD224A103 的電源和通信接口設計了先接通后斷開的長短針結構，支持在系統斷電（但部分電路仍帶電）情況下進行插拔維護，降低了維修人員的靜電損傷風險。

應用領域與實際案例

ABB UCD224A103 是連接中壓變頻器智能核心與外部物理世界的精密適配器：

• 礦井提升機：UCD224A103 接收安裝在滾筒軸上的絕對值編碼器信號，精確計算罐籠的實時位置。當罐籠接近井口減速點時，其高分辨率位置反饋確保了S曲線減速的平滑性，避免了“蹲底”事故。

• 造紙機傳動：在紙機網部，ABB UCD224A103 處理來自各傳動點的速度鏈同步信號。它將主令控制器的±10V速度基準無失真地傳遞給多個從站變頻器，保持紙張?jiān)跐穸诉\(yùn)行時的微張力恒定。

• 船舶側推器：UCD224A103 接收來自駕駛臺控制手柄的4-20mA指令信號。其優異的共模抑制比確保了在船電系統波動劇烈時，推進器依然能輸出精確指定的推力。

• 試驗臺測功機：ABB UCD224A103 的編碼器倍頻功能被用于模擬高線數的光柵尺信號，實現對高速電機轉速的亞弧度級控制精度。

競品對比

與西門子SINAMICS S120系統中的SMC30（編碼器模塊）或TM31（終端模塊）相比，ABB UCD224A103 的差異化優勢在于功能的高度集成性。西門子方案中，編碼器評估和I/O擴展通常是兩塊獨立的模塊，需要占用額外的硬件插槽和進行Drive-Clique布線。ABB UCD224A103 在一塊標準尺寸的板卡上同時集成了多功能編碼器接口、模擬量輸入和數字量I/O，硬件架構更為緊湊。此外，UCD224A103 與ABB的直接轉矩控制平臺具有底層固件的深度耦合，其對磁通觀測器的信號同步優化是通用第三方接口模塊難以實現的。

選型建議與注意事項

• 編碼器類型匹配：ABB UCD224A103 存在針對不同編碼器信號的硬件子型號。在訂購前，必須確認現場電機的編碼器是HTL（24V）推挽、TTL（5V）差分還是1 Vpp正弦/余弦。錯誤類型的信號直接輸入可能導致板卡輸入電路損壞。

• 屏蔽與接地：編碼器電纜的屏蔽層必須通過UCD224A103 連接器外殼的金屬卡箍實現360度環繞接地，而非簡單的“豬尾巴”引線接地。不正確的屏蔽處理是導致“編碼器干擾”故障碼頻繁出現的首要原因。

• 模擬量輸入配置：UCD224A103 的模擬輸入通道通常通過跳線或軟件配置為電壓或電流模式。若將電流源信號（4-20mA）接入電壓輸入模式（±10V）而未并聯250Ω終端電阻，ADC采樣值將嚴重錯誤。

• 固件兼容性：ABB UCD224A103 的板載微程序必須與主控單元（NDCU）的固件版本保持兼容?？绱H的硬件搭配可能導致編碼器零位偏移或通信超時。

• 備件策略：UCD224A103 屬于中壓變頻器生命周期中的關鍵備件。鑒于其主要服務于存量市場，建議對于擁有多臺ACS1000/1000i設備的大型礦山或紙業集團，建立中央備件庫并保持至少10%的庫存比例。
