產品概述

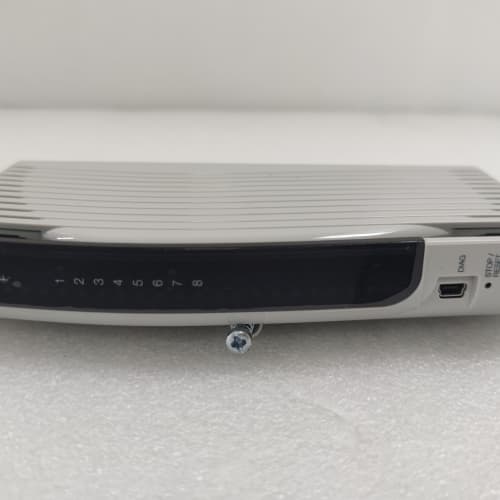

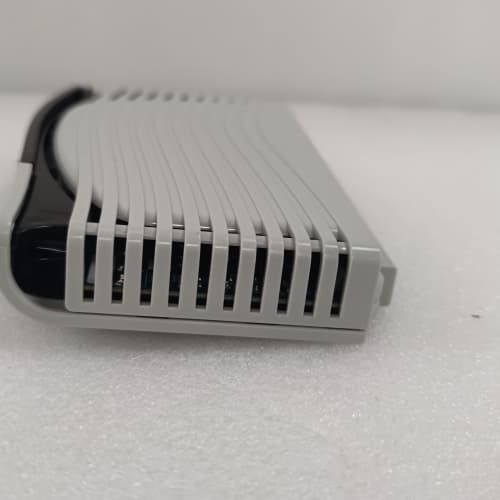

ABB AO561 是ABB集團專為AC500系列可編程邏輯控制器打造的高精度模擬量輸出模塊，隸屬于ABB Ability? PLC自動化系統產品家族。該型號以緊湊型單寬度設計集成4路獨立模擬量輸出通道，承擔著將數字控制指令轉換為連續工業過程信號的核心任務，直接驅動現場執行機構——從調節閥定位器到變頻器頻率給定，從晶閘管調功器到記錄儀輸入。ABB AO561 憑借其工業級0.1%綜合精度、通道間電氣隔離及智能故障預設機制，成為水處理、暖通空調、食品飲料及輕工機械等領域精確連續控制的標桿選擇。

核心參數與技術規格

• 產品類型： 模擬量輸出模塊/過程控制接口單元。

• 通道配置： 4路模擬量輸出，完全獨立通道設計。

• 信號范圍： 0-20mA、4-20mA、0-10V、±10V，每通道軟件獨立組態。

• 分辨率： 16位DAC，滿量程精度±0.1%，線性誤差＜0.05%。

• 負載能力： 電流輸出模式下最大負載阻抗600Ω；電壓輸出模式下最小負載阻抗1kΩ。

• 建立時間： 電壓輸出＜0.5ms，電流輸出＜1.5ms（至0.1%終值）。

• 隔離特性： 通道與系統總線隔離電壓2.5kV RMS，通道間隔離電壓500V DC。

• 故障預設： 支持每通道獨立組態故障安全值，控制器停機/模塊拔出時自動切入預設狀態。

• 功耗指標： 最大功耗＜2.5W，典型發熱量0.8W。

優勢與特性

1. 萬能輸出引擎： ABB AO561 徹底顛覆傳統模擬量模塊需硬件跳線變更量程的桎梏。通過Control Builder PLC組態軟件，工程師可在30秒內為任一通道獨立分配電壓或電流輸出模式。這種柔性架構使得ABB AO561 可從容應對現場儀表更換導致的信號類型變更，一張模塊即可覆蓋4-20mA壓力變送器給定、0-10V變頻器頻率設定及±10V伺服閥指令等全部應用場景。

2. 毫安級回路供電： ABB AO561 的電流輸出通道具備有源/無源雙模式自適應能力。當驅動兩線制4-20mA儀表時，模塊可自動切換至回路供電模式，向儀表提供24V DC/25mA驅動電源，徹底省去了外置配電器的硬件成本與安裝空間。這一特性使ABB AO561 在控制柜空間寸土寸金的移動式設備上具有不可替代的優勢。

3. 斜坡函數發生器： 區別于普通模擬量輸出模塊的階躍跳變，ABB AO561 內置可編程上升/下降速率限制器。當控制器指令發生突變時，模塊可按照設定斜率將輸出信號平滑過渡至目標值，有效消除調節閥的“水錘效應”及變頻驅動系統的機械沖擊，顯著延長現場執行機構使用壽命。

4. 斷線穿透診斷： 該模塊每路輸出通道均集成高靈敏度開路檢測電路。當4-20mA回路因接線松脫或儀表斷電發生開路時，ABB AO561 可在200ms內將具體故障通道上報控制器，并自動切入預設故障安全值模式。這種精細化診斷能力使運維人員無需攀爬高位槽罐即可遠程定位儀表電纜故障。

應用領域與案例

• 恒壓供水： 威立雅水務某區域加壓泵站采用ABB AO561 輸出4-20mA信號控制3臺并聯變頻器。模塊0.1%的設定精度使出水總管壓力穩定在0.45MPa±0.002MPa，較改造前±0.015MPa的壓力波動每年減少爆管事故3起。其斜坡函數功能將電機從0Hz加速至50Hz的時間延長至30秒，徹底消除了管網壓力沖擊波。

• 食品殺菌隧道： 康師傅方便面生產線殺菌冷卻隧道應用ABB AO561 輸出0-10V電壓信號調節蒸汽比例閥開度。模塊16位分辨率使溫度控制精度達±0.3℃，遠優于工藝要求的±1℃。據測算，精準控溫使每萬包產品蒸汽消耗量下降8%，年度節能效益可購置20塊ABB AO561 備件。

• 汽車涂裝空調： 一汽大眾成都工廠涂裝車間噴漆室恒溫恒濕機組采用ABB AO561 輸出4-20mA信號驅動模擬量式冷熱水調節閥。模塊故障預設功能在PLC停機維護期間自動將閥門開度固定于20%，維持基礎通風量，避免了噴漆線停產期間溫濕度超標導致的油漆報廢事故。

競品對比分析

與Siemens SM1232 AQ 4x14bit模塊對比：

• 差異化優勢： ABB AO561 的回路供電能力是其獨步業界的核心技術。當驅動4臺兩線制定位器時，Siemens方案需額外配置4只信號隔離配電器，占用4路輔助電源及35mm導軌長度400mm；而ABB AO561 單模塊即可直驅4臺儀表，綜合成本降低40%，控制柜空間節省60%。此外，ABB AO561 16位分辨率較Siemens 14位設計在閥門開度微調區段可實現4倍更精細的調節步進。

• 選型考量： 若系統采用TIA Portal全集成自動化架構且工程師熟悉西門子生態，Siemens方案在系統集成度上具優勢。但對于追求極致性?xún)r(jià)比、配電空間受限及AC500存量用戶，ABB AO561 是模擬量輸出應用的理想選擇，其參數可直接調用ABB標準功能塊庫，無需額外指令轉換開銷。

選型建議與注意事項

1. 端子板匹配： ABB AO561 須配合TA561 型18針端子單元使用。選型ABB AO561 時務必同步訂購對應接線端子板，并確認端子板型號后綴適配彈簧壓接或螺釘接線工藝。嚴禁將ABB AO561 強行插接于DI/DO專用端子板，這將導致模擬量回路短路故障。

2. 回路供電容量： 當ABB AO561 4個通道全部工作于有源環路供電模式時，模塊內部24V DC-DC變換器最大輸出功率為6W。需核算各通道儀表總功耗：?jiǎn)闻_(tái)定位器功耗通常為0.8-1.2W，4臺總功耗接近5W，需預留20%以上功率余量，避免模塊過熱保護。

3. 接地拓?fù)湟?guī)范： ABB AO561 模擬量輸出負端在模塊內部通過1MΩ電阻連接至24V電源地。當多模塊并聯使用時，僅允許單一接地點引入PE。多點接地會形成地環路差模干擾，在4-20mA長距離傳輸時表現為輸出電流周期性波動。建議在首個ABB AO561 模塊側單點接地，后續模塊懸空。

4. 安全值策略制定： 務必為ABB AO561 每一路輸出定義合理的故障安全值。調節閥控制通道建議設為0%或保持最后位置；加熱器功率控制通道應設為0%避免超溫；報警信號通道應設為100%觸發最高優先級告警。安全值參數存儲于模塊非易失區，不受CPU停機或程序下載影響。

5. 電磁環境防護： ABB AO561 雖通過CE電磁兼容認證，但在高頻逆變器、中頻爐等強干擾源附近敷設模擬量電纜時，仍建議選用屏蔽對絞電纜并確保屏蔽層單端接地。模塊輸出端并聯100nF/100V CBB電容可有效濾除感應尖峰，但電容漏電流可能導致4mA零點漂移，需現場實測權衡。

總結： ABB AO561 以四通道高密度、16位高精度、萬能信號組態及突破性回路供電四大核心特性，重新定義了中小型PLC模擬量輸出模塊的價值標桿。其工業級0.1%綜合精度確保從實驗室到車間現場的長期穩定運行，而斜坡函數與故障預設功能則體現了ABB對過程控制本質——安全與平順——的深刻理解。選擇ABB AO561，意味著在AC500控制系統框架內獲得了近乎無限的模擬量輸出擴展彈性。通過ABB官方授權渠道采購ABB AO561，您將同時享有原廠三年質保及終身免費固件升級服務。
