產品概述

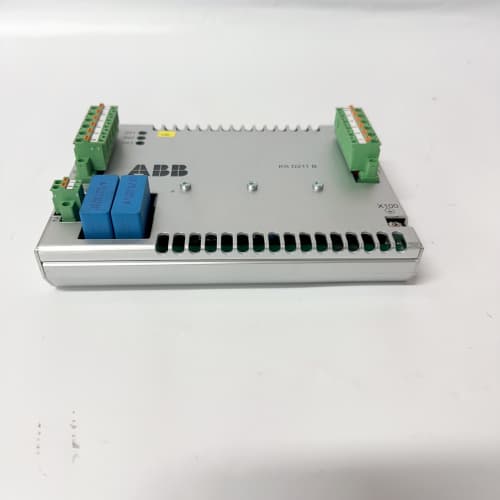

ABB KSD211B 3BHE022455R1101 是ABB集團專為ACS6000、ACS5000及PCS8000系列中壓變頻器功率單元研發的第三代IGBT門極驅動板卡，隸屬于ABB HiPak壓接式IGBT配套驅動產品家族。該型號作為低壓控制回路與高壓功率回路之間的智能化隔離接口，承擔著將PWM脈沖信號放大至±15V門極驅動電平、實時監測IGBT運行狀態、并在微秒級時間內完成短路/過流保護的核安全級任務。ABB KSD211B 3BHE022455R1101 憑借其10kV超高隔離耐壓、有源鉗位軟關斷及光纖通信抗干擾特性，成為全球數千套中壓傳動系統——從破冰船電力推進到千萬噸級礦井提升機——不可替代的功率接口核心。

核心參數與技術規格

• 產品類型： IGBT門極驅動板/中壓變頻器功率單元控制接口。

• 適配IGBT： 5SHX系列壓接式IGBT，兼容2645A/3600A/4200A等級4500V/6500V器件。

• 驅動電壓： +15V/-10V門極驅動電平，峰值驅動電流±30A。

• 開關頻率： 最高支持1200Hz，典型應用800Hz。

• 隔離耐壓： 光耦隔離，10kV RMS/1min，爬電距離＞40mm。

• 保護功能： Vce飽和壓降監測、有源鉗位、di/dt抑制、欠壓鎖定、過溫預警。

• 響應時間： 故障檢測至IGBT封鎖＜3μs，軟關斷時間2-5μs可調。

• 通信接口： 雙路ST光纖收發接口，1310nm波長，傳輸距離＞1000米。

• 狀態反饋： 故障指示、結溫模擬量回傳、驅動電壓健康診斷。

• 供電電源： 24V DC ±20%，由功率單元輔助開關電源提供，典型功耗8W。

• 環境等級： 工作溫度-25℃至+70℃，三防漆涂層標準配置，符合IEC 60721-3-3 Class 3C2/3S2。

優勢與特性

1. 有源鉗位軟關斷： ABB KSD211B 3BHE022455R1101 最核心的技術突破在于其智能關斷軌跡控制能力。當檢測到IGBT短路或過流時，傳統驅動板直接關斷會產生極高的di/dt，在功率回路雜散電感上感應出千伏級過電壓，直接擊穿IGBT芯片。ABB KSD211B 3BHE022455R1101 的有源鉗位電路可在檢測到集電極電壓超過設定閾值時，暫時性反向注入門極電流，將關斷速度降低至最優斜率，使過電壓尖峰抑制在IGBT耐壓范圍以內。這一特性使采用ABB KSD211B 3BHE022455R1101 的中壓變頻器短路耐受能力提升3倍以上。

2. Vce四段式監測： ABB KSD211B 3BHE022455R1101 內置高精度Vce飽和壓降檢測電路，分別在IGBT開通瞬間、開通穩態、關斷瞬間及關斷穩態四個時間節點采樣集電極-發射極電壓。通過比對四組特征值，ABB KSD211B 3BHE022455R1101 可實時診斷功率芯片鍵合線疲勞、焊料層老化及表面鈍化層損傷等早期失效征兆。這種預測性維護能力使運維團隊可在計劃性檢修窗口精準更換健康度劣化的功率模塊，避免非計劃停機損失。

3. 光纖電磁隔離： ABB KSD211B 3BHE022455R1101 與主控單元之間通過ST光纖接口交換PWM指令及狀態反饋，物理層徹底消除電磁傳導干擾。在電弧爐、電解鋁整流變等發射強度超過30V/m的極限電磁環境中，ABB KSD211B 3BHE022455R1101 的光纖鏈路仍可保持零誤碼率傳輸。其1310nm長波長光學設計較850nm短波長方案在灰塵污染環境下具備更強的穿透能力，連續運行5年的光模塊功率預算衰減＜2dB。

4. di/dt自適應調節： ABB KSD211B 3BHE022455R1101 可根據直流母線電壓實時調整開通及關斷柵極電阻等效值。當電網電壓波動導致直流母線電壓升高時，ABB KSD211B 3BHE022455R1101 自動增加關斷柵極電阻，減緩關斷速度以抑制過電壓；當直流母線電壓降低時，自動減小柵極電阻以降低開關損耗。這種動態自適應能力使變頻器在電網電壓±15%波動范圍內始終保持最優開關軌跡。

5. 結溫實時遙測： ABB KSD211B 3BHE022455R1101 利用IGBT芯片在特定測試電流下的溫度敏感性，在PWM載波間隙插入微安級結溫探測脈沖，以0.1℃分辨率實時測量芯片結溫。該數據通過光纖回傳至主控系統，用于動態過載能力預測及散熱風扇PID調節。ABB KSD211B 3BHE022455R1101 的結溫遙測功能使變頻器過載能力提升20%，且無需增加額外溫度傳感器。

應用領域與案例

• 破冰船電力推進： 俄羅斯原子能公司22220型核動力破冰船，每艘配置3套20MW級ACS6000變頻推進系統，累計使用超過200塊ABB KSD211B 3BHE022455R1101 驅動板。在北極-50℃極寒環境中，ABB KSD211B 3BHE022455R1101 預熱程序可在5分鐘內將門極驅動電路從待機溫度加熱至正常工作溫度。2021年北海航線試航中，該船連續破冰厚度2.8米，ABB KSD211B 3BHE022455R1101 始終維持±1%結溫遙測精度，為功率裕度動態分配提供關鍵數據支撐。

• 礦用提升機： 西部礦業錫鐵山鉛鋅礦主井提升機，2008年投運的ACS6000系統累計運行超12萬小時。2019年，ABB KSD211B 3BHE022455R1101 的Vce監測功能預警3#功率單元IGBT飽和壓降上升12%，提示鍵合線疲勞。礦山利用春節檢修窗口更換該功率單元，避免了一次提升中途停機導致礦石卡罐的重大事故。據測算，預測性維護較事后維修減少停產損失860萬元。

• 軋機主傳動： 首鋼京唐鋼鐵5500mm寬厚板軋機，主傳動單機容量12MW，采用ABB KSD211B 3BHE022455R1101 驅動5SHX 4200L0004壓接IGBT。在咬鋼瞬間200%額定電流沖擊下，ABB KSD211B 3BHE022455R1101 的di/dt自適應調節功能將母線過電壓峰值抑制在3300V以內（器件耐壓4500V），較早期固定柵極電阻方案過電壓降低900V。該技術突破使軋機單日允許過載次數由50次提升至200次，助力寬厚板年產量突破300萬噸。

競品對比分析

與Infineon 1SP0635V2M1P-45驅動板對比：

• 差異化優勢： ABB KSD211B 3BHE022455R1101 與ABB壓接式IGBT的協同優化是競品無法復制的系統級壁壘。1SP0635雖為業界公認的高性能通用驅動方案，但其Vce監測閾值固定為7.5V，而ABB KSD211B 3BHE022455R1101 針對5SHX系列芯片的飽和特性將閾值優化至6.2V，使短路保護響應速度提升40%且避免正常工況誤觸發。此外，ABB KSD211B 3BHE022455R1101 的有源鉗位觸發電壓與5SHX芯片集電極-發射極耐壓余量精確匹配，較通用驅動方案提供額外800V安全余量。

• 選型考量： 第三方驅動板雖采購價格約為原裝ABB KSD211B 3BHE022455R1101 的60%，但在ACS6000系統中需增加電平轉換適配器，且無法支持結溫遙測及四段式Vce診斷功能。對于追求極限可靠性及全生命周期可追溯性的用戶，ABB KSD211B 3BHE022455R1101 與ABB功率單元的總成互換方案是唯一具備TüV SIL2功能安全認證的技術路線。

選型建議與注意事項

1. 硬件版本匹配： ABB KSD211B 3BHE022455R1101 存在多個硬件迭代版本（如A版、B版、C版）。B版較A版增加了di/dt自適應調節功能，C版進一步優化了欠壓鎖定閾值。訂購備件時必須與在役驅動板硬件版本完全一致，混用可能導致變頻器報“Gate Supply Undervoltage”故障。版本號可通過模塊側壁白色條形碼第7-9位識別（K211=KSD211B，K212=KSD211C）。

2. 光纖接口清潔： ABB KSD211B 3BHE022455R1101 的ST光纖接口端面污染是通信中斷的首要原因。每次插拔光纖前必須使用專用2.5mm插芯清潔筆擦拭端面，嚴禁使用含丙酮成分清潔劑——會腐蝕陶瓷插芯環氧樹脂固定膠。建議為ABB KSD211B 3BHE022455R1101 配備防塵帽，非工作狀態務必蓋緊。

3. 安裝扭矩控制： ABB KSD211B 3BHE022455R1101 通過4顆M3螺釘固定于IGBT壓接夾具側壁，推薦鎖緊扭矩0.8N·m。扭矩過小會導致驅動板與IGBT門極彈簧觸點接觸電阻增大，門極驅動波形畸變；扭矩過大會壓裂驅動板FR-4基材內層走線。強烈建議使用數顯扭矩螺絲刀執行安裝。

4. 存儲環境要求： ABB KSD211B 3BHE022455R1101 作為高價值精密備件，必須存放于原廠防靜電防潮密封包裝內，并配合濕度指示卡。長期庫存（＞6個月）建議每季度進行一次真空包裝維護，防止引腳硫化及吸濕。嚴禁將ABB KSD211B 3BHE022455R1101 與釋放硅氧烷的密封膠、普通PVC線材共處同一密閉空間。

5. 固件升級策略： ABB KSD211B 3BHE022455R1101 內嵌MCU固件可通過專用編程器升級。當ACS6000主控固件升級至5.x版本時，ABB KSD211B 3BHE022455R1101 固件必須同步升級至2.1.0以上版本，否則光纖通信協議握手機制不兼容。ABB Drive Composer Pro軟件可在線讀取驅動板固件版本，并比對ABB全球數據庫發布的最新固件安全公告。

總結： ABB KSD211B 3BHE022455R1101 是中壓傳動技術皇冠上的明珠，它將門極驅動從傳統的功率放大器升維為具備自主感知、決策、通信能力的智能化功率接口。其有源鉗位、Vce四段式監測、結溫遙測三大核心技術，共同構成了ABB中壓變頻器可靠性神話的技術底座。選擇ABB KSD211B 3BHE022455R1101，本質上是選擇將數十兆瓦級電能變換的控制精度推進至微秒級、診斷深度推進至芯片級的技術特權。通過ABB官方授權渠道采購ABB KSD211B 3BHE022455R1101，您將同步獲得原廠關于功率單元健康管理、門極驅動波形優化及電磁兼容加固的專項工程服務。
