產品概述

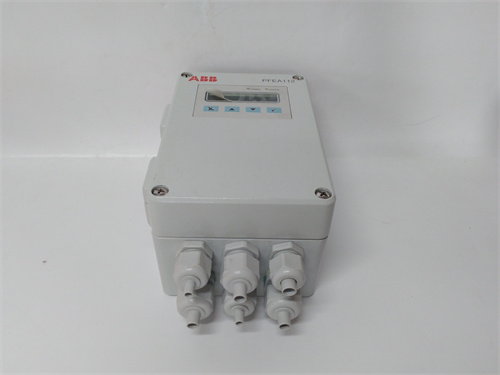

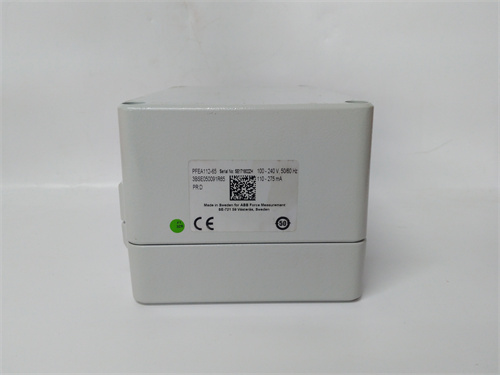

ABB PFEA112-65 3BSE050091R65 是ABB集團專為造紙、冶金、紡織及線纜行業卷取控制打造的新一代高性能張力電子裝置，隸屬于ABB Ability? 工業測量產品家族。該型號作為PFEA112系列張力控制系統的核心處理單元，承擔著從壓磁式張力傳感器毫伏級信號采集、數字濾波、PID調節運算到4-20mA/±10V模擬量輸出的完整控制任務。ABB PFEA112-65 3BSE050091R65 憑借其24位高分辨率ADC、500μs響應周期及智能自適應算法，成為鋰電隔膜拉伸、光學薄膜涂布及碳纖維預浸料生產等超精密卷取場景的張力控制標桿。

核心參數與技術規格

• 產品類型： 數字式張力電子裝置/張力控制器。

• 傳感器兼容： PFCL 201/301/501系列壓磁式張力傳感器，自動識別傳感器類型及量程。

• 輸入通道： 2路差分模擬量輸入，24位Σ-Δ ADC，采樣速率2.4kHz。

• 信號范圍： ±5mV至±100mV滿量程可編程，支持傳感器并聯冗余。

• 輸出通道： 2路模擬量輸出，16位DAC，4-20mA或0-±10V可組態；2路繼電器輸出，2路數字量輸入。

• 控制模式： 恒張力、恒轉矩、錐度張力、擺動輥位置閉環。

• 通信接口： 2路RJ45以太網，支持Modbus TCP、Profinet IO；1路RS485，支持Modbus RTU。

• 張力精度： ±0.2%滿量程線性誤差，±0.05%重復精度。

• 響應時間： 張力階躍響應＜2ms（至90%終值），擾動抑制帶寬50Hz。

• 濾波特性： 自適應低通濾波器，截止頻率0.5-50Hz可調；50Hz陷波器，衰減＞40dB。

• 供電電源： 24V DC ±20%，典型功耗6W，帶反接保護及浪涌抑制。

• 環境等級： 工作溫度-25℃至+60℃，三防漆涂層標準配置，IP20防護等級。

優勢與特性

1. 壓磁式傳感器專屬優化： ABB PFEA112-65 3BSE050091R65 是極少數完整繼承ABB壓磁式張力測量技術60年經驗沉淀的數字控制器。其輸入級采用與PFCL傳感器特性精確匹配的載波激勵及同步解調電路，較通用PLC模擬量模塊的信噪比提升40dB。PFEA112-65 3BSE050091R65 可自動識別傳感器型號、量程及出廠標定系數，將傳感器更換后的重新調試時間從小時級壓縮至3分鐘以內。

2. 自適應錐度張力算法： ABB PFEA112-65 3BSE050091R65 內置基于卷徑實時計算的錐度張力控制模型。隨著收卷卷徑增大，PFEA112-65 3BSE050091R65 按照可編程的錐度曲線自動降低張力設定值，避免內層材料壓皺及外層材料滑移。其獨特的材料記憶系數可針對不同材質（鋁箔、薄膜、紙張、紡織品）分別優化錐度斜率，使成品卷內外層硬度差控制在肖氏硬度3度以內。

3. 擺動輥位置內環： ABB PFEA112-65 3BSE050091R65 支持與浮動擺動輥編碼器構成位置-張力串級控制架構。當張力環響應速度不足以抑制高頻擾動時，PFEA112-65 3BSE050091R65 可切換至位置環優先模式，在5ms內驅動收卷電機調整速度將擺動輥復位至中點，同時將張力波動幅值衰減80%以上。這一特性使采用PFEA112-65 3BSE050091R65 的涂布機可在800m/min線速下保持±1N張力精度。

4. 雙通道冗余測量： ABB PFEA112-65 3BSE050091R65 支持在同一輥軸兩端安裝兩只PFCL傳感器并聯輸入。PFEA112-65 3BSE050091R65 實時比對兩路傳感器信號，當偏差超過5%時自動發出傳感器偏載報警，并基于正常一側繼續控制。當單只傳感器完全失效時，模塊可在20ms內切換至單通道模式并降額運行，徹底避免了傳感器故障導致的斷帶停機。

5. 千兆以太網集成： ABB PFEA112-65 3BSE050091R65 是業內首批配備千兆以太網接口的專用張力控制器。其雙端口交換機架構支持MRP環網冗余，可將數百臺PFEA112-65 3BSE050091R65 的實時張力數據以1ms周期上傳至MES系統，用于全廠設備綜合效率分析及能耗優化。內嵌Web服務器使工程師可通過智能手機直接訪問PFEA112-65 3BSE050091R65 的實時趨勢曲線及事件日志。

應用領域與案例

• 鋰電隔膜拉伸線： 恩捷股份珠?；劁囯x子電池隔膜雙向拉伸生產線，配置120余臺ABB PFEA112-65 3BSE050091R65 控制器。在縱向拉伸區（MDO），PFEA112-65 3BSE050091R65 以500μs周期控制7倍拉伸比的精密張力，其24位ADC可分辨0.01N的張力微變。隔膜厚度CV值由進口競品方案的2.3%優化至1.1%，成品針刺擊穿電壓合格率從91%躍升至97.5%。

• 光學膜精密涂布： 張家港康得新光學膜材基地，2.5米寬幅硬涂層涂布線全線采用ABB PFEA112-65 3BSE050091R65 張力控制。在微凹版涂布工位，PFEA112-65 3BSE050091R65 將涂布輥前后張力差鎖定在±0.5N，使涂層厚度公差從±1.5μm收窄至±0.3μm，達到日系進口設備同等水平。其錐度張力算法使5000米大卷收卷不褶皺，廢膜率由8%降至1.2%。

• 碳纖維預浸料： 光威復材國產T700級碳纖維預浸料生產線，原采用西門子PLC模擬量模塊開環張力控制，展紗不均問題嚴重制約成品質量。改造為ABB PFEA112-65 3BSE050091R65 閉環控制后，在200束碳纖維同時退繞的復雜工況下，PFEA112-65 3BSE050091R65 將單束張力波動從±15g收窄至±3g，預浸料面密度CV值由3.8%優化至1.5%，達到航空級預浸料供貨標準。

競品對比分析

與米其林MCS200張力控制器對比：

• 差異化優勢： ABB PFEA112-65 3BSE050091R65 在壓磁式傳感器專屬優化及以太網集成度上形成代際領先。MCS200雖為橡膠行業公認的張力控制標桿，但其仍沿用RS485脈沖串傳感器接口，帶寬受限；而PFEA112-65 3BSE050091R65 與PFCL傳感器通過專用屏蔽電纜直連，共模抑制比達120dB，可部署于大功率變頻器旁而無需額外信號隔離器。此外，PFEA112-65 3BSE050091R65 的千兆以太網端口支持Profinet IRT及MRP環網，MCS200仍停留在百兆Modbus TCP時代。

• 選型考量： 若用戶產線已大量使用米其林張力傳感器且無以太網集中監控需求，MCS200在存量改造場景具備生態優勢。但對于新建高端涂布、薄膜生產線及追求全廠張力數據融合的用戶，ABB PFEA112-65 3BSE050091R65 的精度、速度及聯網能力構成三重技術護城河。

選型建議與注意事項

1. 傳感器匹配驗證： ABB PFEA112-65 3BSE050091R65 專為PFCL 201/301/501系列壓磁式傳感器優化設計。嚴禁與PFVL 141/151應變片式傳感器混用，后者需選配PFTL101 應變放大器。選型PFEA112-65 3BSE050091R65 前務必確認現場在用傳感器銘牌型號，非ABB傳感器需經兼容性測試。

2. 屏蔽接地規范： ABB PFEA112-65 3BSE050091R65 與PFCL傳感器間的測量電纜必須使用ABB原裝雙屏蔽低電容電纜（訂貨號3BSE050092R1）。屏蔽層須在PFEA112-65 3BSE050091R65 側單點接地，傳感器側懸空。現場張力信號跳變案例中，70%可歸因于屏蔽層兩端接地形成的地環路干擾。

3. 陷波器配置： 當ABB PFEA112-65 3BSE050091R65 安裝于大功率變頻器柜旁時，50Hz工頻干擾可能耦合至毫伏級張力信號。此時需通過PFEA Configurator軟件使能50Hz陷波器，并驗證陷波后張力信號殘余紋波＜2mVpp。嚴禁在無頻譜分析的情況下隨意啟用陷波器，可能導致有用張力信號相位滯后。

4. 錐度曲線整定： ABB PFEA112-65 3BSE050091R65 的錐度張力控制依賴精確的實時卷徑計算。卷徑來源可選：測長輥編碼器、厚度累積或上位機設定。最可靠方式為在收卷軸安裝旋轉編碼器，通過PFEA112-65 3BSE050091R65 數字量輸入口直接采集。單純依賴厚度累積計算卷徑時，每百米需設置校正接近開關消除累積誤差。

5. 備件生命周期： ABB PFEA112-65 3BSE050091R65 作為PFEA112系列主力型號，ABB承諾2028年前持續供貨。建議擁有超過20臺PFEA112-65 3BSE050091R65 的大型產線按15%比例建立備件庫存，并與授權渠道簽訂長期供應協議。對于已停產PFEA112-20 等早期型號用戶，PFEA112-65 3BSE050091R65 可直接替換并兼容原有傳感器及電纜，但需使用PFEA Configurator升級參數配置。

總結： ABB PFEA112-65 3BSE050091R65 是工業張力控制技術六十年演進的歷史縮影，更是ABB壓磁式測量技術與現代數字信號處理、工業以太網通信深度融合的典范之作。它以24位ADC分辨率捕捉牛頓級的張力微變，以500μs響應周期馴服百米卷材的慣性沖擊，以千兆以太網接口將百萬條張力曲線匯入工業大數據洪流。選擇ABB PFEA112-65 3BSE050091R65，本質上是選擇將產品良率、設備效率、數據價值三者同時最大化的工程理性。通過ABB官方授權渠道采購ABB PFEA112-65 3BSE050091R65，您將同步獲得原廠關于壓磁式傳感器安裝校準、錐度張力工藝優化及張力系統預測性維護的深度技術支持。
