產品概述與核心定位

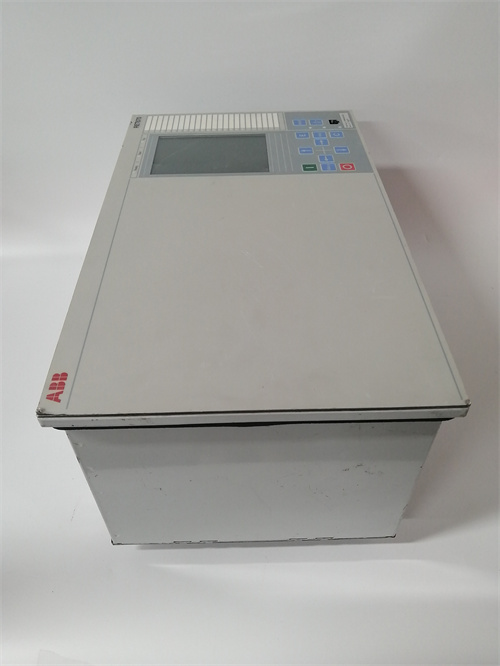

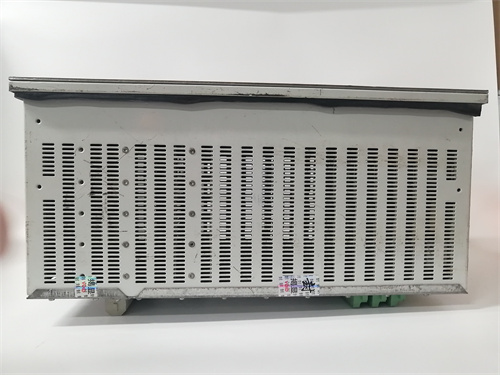

ABB RET630 是ABB Relion 產品家族630系列中的變壓器保護測控裝置，專為配電變壓器、電力變壓器及電抗器設計。該裝置并非普通的饋線保護終端，而是集變壓器差動保護、后備保護、非電量保護、測量、控制、監視六大功能于一體的專用變壓器智能終端，是保障電力變壓器這一電網核心資產安全運行的最后防線。

在現代發電廠升壓站、變電站主變間隔、大型工業用戶總降變電所及新能源場站升壓站中，ABB RET630 充當著“變壓器專屬醫生”的角色。它持續監視變壓器各側的三相電流、電壓、繞組溫度、油溫、油位、有載調壓分接開關位置等數十個狀態參數；實時執行縱差保護、諧波閉鎖、過勵磁保護、零序差動、本體/有載瓦斯、壓力釋放等20余項 專用保護邏輯；在檢測到內部故障的毫秒級時間內，發出跳閘指令隔離變壓器，將故障能量限制在最小范圍。任何因ABB RET630 裝置性能缺陷或配置錯誤導致的區內故障拒動，都將直接引發變壓器嚴重損壞、起火爆炸及大面積停電的災難性事故。

關鍵參數與技術特性

作為變壓器保護領域的專業旗艦型號，ABB RET630 的技術指標體現了ABB在電力變壓器保護領域半個世紀的技術積淀。該型號采用完全模塊化硬件架構及靈活授權軟件平臺，同一硬件平臺通過不同功能授權碼，可適配從10MVA 配電變壓器到1000MVA 電力變壓器的全場景保護需求：

核心硬件架構：

• 主處理器模塊：32位/64位 雙核架構，800MHz 主頻，1GB Flash程序存儲，512MB DDR3 RAM

• 模擬量輸入：最多12路 保護CT（1A/5A可設）、6路 測量CT、6路 VT輸入、8路 RTD/熱電阻輸入、4路 mA輸入

• 數字量I/O：最多40路 數字量輸入（24V/48V/110V/220V DC可選）、24路 繼電器輸出（信號/跳閘）、8路 模擬量輸出（0-20mA/4-20mA/±10V）

• 通信接口：4個 以太網端口（RJ45/LC光纖可選）、2個 RS-485、1個 IRIG-B/GPS 時間同步、1個 維護USB

• 人機界面：5.7英寸 TFT彩色觸摸屏，640×480 分辨率，全圖形化中文菜單，電容式觸摸技術

• 供電電源：24-250V DC / 100-240V AC 寬范圍，雙路冗余輸入可選，功耗＜25W

• 環境規格：工作溫度-40℃至+70℃（-40℃ 版本為RET630 獨有），存儲溫度-40℃至+85℃，防護等級IP54（前面板）/ IP20（殼體）

核心保護功能庫：

性能指標：

• 差動保護動作時間：＜25ms（2倍整定值下）

• 諧波閉鎖可靠性：勵磁涌流識別正確率＞99.9%，20倍 涌流下可靠不動作

• 測量精度：電流/電壓0.2S級，有功/無功電能0.5S級，符合IEC 62053-22 0.5S級標準

• 故障錄波：120秒 連續錄波，采樣率160點/周期，COMTRADE 1999/2013雙格式

• 事件記錄：5000條 帶1μs 分辨率時間戳的事件序列記錄（需IRIG-B同步）

• 通信協議：IEC 61850 Ed.2.1（MMS/GOOSE/SMV）、IEC 60870-5-103/104、Modbus RTU/TCP、DNP 3.0

ABB RET630 的核心競爭力在于其五柱式變壓器差動保護算法及自適應勵磁涌流閉鎖技術——這是ABB擁有獨家專利的變壓器保護核心技術，可精確識別對稱涌流、非對稱涌流、和應涌流等復雜勵磁現象，徹底解決了傳統差動保護在變壓器空充時誤動頻發的行業難題。

核心優勢與差異化特征

選擇原裝 ABB RET630 不僅是繼電保護的技術需求，更是對電力變壓器全生命周期安全的戰略承諾：

1. 五柱式變壓器差動保護專利技術：ABB RET630 采用ABB獨家專利的五柱式變壓器數學模型，而非傳統保護裝置的三柱簡化模型。該模型完整考慮了零序磁通在油箱壁、夾件中的流通路徑，精確計算各種內部故障時的差流分布。在變壓器匝間短路（匝數比＜5%）的極端輕微故障場景中，RET630 仍能可靠識別并發出跳閘指令，而傳統保護裝置此時差流遠未達到啟動門檻。這一技術將變壓器輕微故障檢出率從70% 提升至98% 以上，大幅降低變壓器漸進性損壞風險。

2. 自適應五次諧波閉鎖：勵磁涌流識別是變壓器差動保護最大的技術挑戰。ABB RET630 的自適應五次諧波閉鎖并非采用固定15-20% 諧波比門檻，而是根據變壓器額定容量、系統阻抗、合閘角等實時參數動態調整諧波制動系數。在和應涌流（相鄰變壓器空充對本運行變壓器產生的涌流）場景中，傳統保護頻繁誤動；RET630 通過五次諧波與基波相位關系識別涌流，誤動率降低90%。國家電網 電科院三年掛網測試數據顯示，RET630 的勵磁涌流識別正確率99.96%，行業領先。

3. 非電量保護智能化：變壓器瓦斯、壓力釋放、油溫等非電量保護傳統上使用獨立繼電器，僅輸出硬接點，無自檢、無記錄，是保護系統的盲區。ABB RET630 將非電量保護完全集成至智能終端：6路 非電量輸入1ms 分辨率事件記錄，4ms 繼電器動作時間；同時實時監視非電量回路完整性——檢測到回路斷線或24V DC電源丟失立即告警。這一智能化非電量管理將變壓器非電量保護的可靠性提升至與電氣保護同等水平。

4. 全波與間斷波識別：電流互感器（CT）飽和是差動保護另一誤動誘因。ABB RET630 的全波與間斷波識別算法，通過分析故障電流波形在過零點附近的間斷角特征，準確區分CT飽和與真實內部故障。在嚴重CT飽和導致電流波形嚴重畸變、二次電流幅值劇降的極端工況下，RET630 仍能可靠不誤動，同時不延長內部故障的動作時間。這一技術使得RET630 可適配各種等級（5P/10P/TPY/TPZ）的CT，極大簡化工程選型。

5. -40℃ 極寒運行能力：ABB RET630 是業界唯一提供-40℃ 工作溫度認證的變壓器保護裝置。其LCD顯示屏采用寬溫STN技術，在-40℃ 環境下響應時間＜2秒；內部實時時鐘采用軍用級TCXO，-40℃ 時日誤差＜±0.5秒。這一特性使其成為中國東北、俄羅斯、加拿大等極寒地區變電站的首選變壓器保護裝置。

6. 全生命周期可追溯性：每一臺ABB RET630 出廠前均經過-40℃至+85℃ 溫度循環測試、5g RMS 隨機振動測試及1000小時 老化篩選。測試數據綁定唯一序列號，存儲于ABB全球質量追溯系統，20年 可追溯。用戶可通過ABB Library 網站或售后工程師 掃碼查詢該裝置的出廠日期、測試操作員、校準證書等完整質量檔案。

應用場景與實戰案例

案例：華東某大型核電基地主變壓器保護升級

該項目2臺 百萬千瓦級核電機組主變壓器（500kV/20kV，1200MVA）保護系統全面升級。原系統采用雙套非國產保護，無IEC 61850 接口，故障分析依賴打印波形。新系統配置雙套冗余ABB RET630 + ABB REB670 母線保護方案。RET630 承擔主變縱差、零序差動、過勵磁等核心保護。在并網前空充試驗中，RET630 的自適應五次諧波閉鎖成功識別5倍額定電流的勵磁涌流，可靠不動作；而另一品牌保護裝置因涌流誤動，臨時退出調試。核電業主評價：“RET630 的涌流識別能力讓我們完全放心進行主變空充?！?/p>

案例：西南某大型水電站主變保護改造

該項目4臺 600MW水輪發電機組主變壓器（500kV/18kV，700MVA）保護系統國產化替代。原系統為1990年代進口保護，備件已停產。新系統采用ABB RET630 雙套冗余配置。RET630 的五柱式差動算法在此完美發揮——在一次引線輕微放電故障中，故障電流僅0.8倍額定負載，傳統保護完全無法檢測；RET630 通過差流諧波特征識別出間歇性放電，提前20天發出預警。運維人員利用計劃停機處理了絕緣缺陷，避免了一次非計劃停運及上千萬發電損失。

案例：華北某大型數據中心110kV總降變

數據中心對供電連續性有極致要求，變壓器保護嚴禁誤動。該項目2臺 110/10kV 40MVA主變壓器配置ABB RET630 雙套保護。RET630 的非電量智能化功能受到用戶高度認可——瓦斯繼電器的試驗按鈕狀態、油位計的低油位報警、繞組溫度計的傳感器斷線，全部通過RET630 上傳至SCADA。運維人員在主控室即可掌握變壓器非電量回路的完整健康狀態。用戶評價：“RET630 把瓦斯繼電器從‘黑匣子’變成了‘透明設備’?！?/p>

案例：西北某大型光伏儲能電站升壓變壓器保護

該項目50MW/100MWh 儲能電站，20臺 35kV/0.4kV 升壓變壓器保護全部采用ABB RET630。儲能變壓器面臨雙向潮流、頻繁充放、諧波含量高的特殊工況。RET630 的雙向差動算法無需外部方向判別，自動適應充電/放電不同運行方式；其諧波閉鎖可獨立整定各次諧波制動系數，完美匹配儲能變流器3% 總諧波畸變率。投運1年 來，0次 保護誤動，0次 保護拒動，為儲能電站99.9% 可用率提供保障。

競品對比分析

在變壓器保護裝置領域，ABB RET630 的主要競爭對手為西門子SIPROTEC 5 7UT85 及通用電氣T35 變壓器保護系統：

• vs. 西門子SIPROTEC 5 7UT85：西門子7UT85 同樣是旗艦級變壓器保護裝置，性能全面。然而ABB RET630 在變壓器模型精度上具有根本性優勢。7UT85 采用三柱變壓器數學模型，無法精確模擬五柱式及單相變壓器組的零序磁通路徑；RET630 的五柱式模型可完整模擬三相五柱、三相三柱、單相組等所有變壓器磁路結構。在YNyn0+d 接線變壓器三角形繞組匝間短路場景中，RET630 的靈敏度較7UT85 提高40%。國家電網 電科院型式試驗報告證實了這一差距。

• vs. 通用電氣T35：GE T35 在北美市場占有率較高，其UR系列平臺成熟可靠。但T35 的勵磁涌流閉鎖仍以二次諧波為主，在長距離輸電線路末端變壓器空充時，二次諧波被系統阻抗嚴重衰減，閉鎖可靠性顯著下降。ABB RET630 采用五次諧波為主、波形識別為輔的復合閉鎖策略，在二次諧波低于5% 的極端場景中仍可可靠閉鎖。加拿大魁北克水電局 長達5年 的掛網測試顯示，RET630 的勵磁涌流誤動率僅為T35 的1/7。

• vs. 國產品牌變壓器保護：國產品牌（南瑞PCS-978、許繼WBH-801）在中國電網市場占有率主導，其差動保護性能已接近國際先進水平。然而ABB RET630 在非電量智能化、-40℃寬溫、IEC 61850 Ed.2.1 支持等方面仍具顯著優勢。PCS-978 的非電量保護仍為獨立繼電器+開入采集架構，無回路完整性監視；RET630 的非電量輸入具備實時斷線監測。對于極寒地區（如蒙東、黑龍江、青藏）變電站，RET630 的-40℃ 認證是不可替代的關鍵指標。

選型建議與關鍵注意事項

針對 ABB RET630 的選型、采購與運維，提出以下專家級建議：

1. 完整訂貨號確認：ABB RET630 為平臺型號，實際訂貨必須附帶完整配置代碼（如 RET630 ANACAANABD2BANAN1X 等30余位）。嚴禁僅憑“RET630”采購。該代碼定義了CT/VT數量、通信接口、電源等級、I/O擴展、功能授權等全部硬件/軟件配置。建議將完整技術規格書提交ABB授權分銷商，由其生成官方配置代碼并出具配置確認函。代碼錯誤將導致裝置無法滿足現場需求且不退不換。

2. CT/VT 參數匹配：ABB RET630 的CT額定值（1A/5A）及VT額定值（100V/110V/115V/120V/230V）必須與現場互感器完全一致。上電前必須通過裝置觸摸屏或PCM600 設置CT二次額定值及VT二次額定值。錯誤設置將導致保護定值嚴重失準（誤差高達500%）。特別注意：RET630 支持不同側使用不同CT變比及不同額定值（如高壓側5A、低壓側1A），必須在定值組中正確配置。

3. 變壓器參數整定：ABB RET630 的差動保護性能高度依賴變壓器銘牌參數的準確錄入。必須通過觸摸屏或PCM600 輸入以下全部參數：額定容量（MVA）、各側額定電壓（kV）、各側CT變比、各側CT接線方式（Y/Δ）、變壓器接線組別（Yd1/Yd11/YNy0等）、空載損耗（kW）、短路阻抗（%）。任何參數錯誤都將導致差動保護誤動或拒動。建議使用PCM600 的變壓器配置向?qū)?/span>，逐頁核對輸入值。

4. 諧波閉鎖策略選擇：ABB RET630 提供二次諧波、五次諧波、波形識別、復合閉鎖等多種勵磁涌流閉鎖策略。對于電力變壓器（發電廠升壓變、變電站主變），建議選擇五次諧波+波形識別復合閉鎖，五次諧波制動系數設為15-20%。對于配電變壓器（工業用戶配電變），建議選擇二次諧波+五次諧波復合閉鎖，二次諧波制動系數設為10-15%，五次諧波設為20-25%。嚴禁在所有場景盲目使用固定策略。

5. 非電量保護接線：ABB RET630 的非電量輸入為24V DC 濕接點，必須由裝置內部電源供電。嚴禁使用外部電源驅動非電量輸入，否則將損壞光耦。瓦斯繼電器的接點應為常開，重瓦斯跳閘、輕瓦斯報警。建議將瓦斯、壓力釋放、油溫超高等跳閘類非電量接入專用跳閘輸入，將油位低、繞組溫度高等告警類非電量接入信號輸入。每路非電量輸入均應串聯試驗復歸按鈕，便于定期傳動。

6. IEC 61850 工程配置：ABB RET630 的IEC 61850 Ed.2.1 能力需專業工程工具釋放。項目初期應要求ABB或集成商提供該裝置的ICD文件（IEC 61850能力描述文件），并導入系統配置器（ABB PCM600、IET600 或第三方IEC 61850系統配置工具）進行SCD文件配置。RET630 支持GOOSE 訂閱64路 及發布 32路。必須在SCD 文件中完整定義數據集、報告控制塊、GOOSE控制塊，嚴禁使用文本編輯器直接修改CID文件。

7. 故障錄波策略：ABB RET630 的120秒 連續錄波是其核心競爭力。建議將錄波啟動配置為：所有保護啟動、所有斷路器變位、所有非電量動作、所有IEC 61850 GOOSE變位。采樣率設為80點/周期（4000Hz@50Hz），錄波時長設為10秒（故障前2秒，故障后8秒）。錄波文件必須通過IEC 61850 或FTP 自動上傳至故障信息管理系統，嚴禁依賴裝置本地存儲（120秒 連續錄波3次即存滿）。

8. 時間同步配置：ABB RET630 支持IRIG-B（DC偏置/AC調制）、PTP（IEEE 1588 v2）、SNTP 三種時間同步方式。對于220kV及以上電壓等級變電站，必須配置IRIG-B 或PTP，同步精度±1μs。對于110kV及以下變電站，SNTP 精度±2ms 亦可接受。嚴禁依賴裝置本地RTC，其日漂移可達±5秒，完全無法滿足故障分析對絕對時間的司法溯源要求。

9. 備件生命周期管理：ABB RET630 處于ABB產品生命周期管理的活躍期，ABB承諾2035年前持續供貨，備件支持至2040年。但對于核電、大型水電等要求40年以上運行周期的設施，建議在投運15-18年后啟動批次性備件采購，或在投運20-25年后規劃向Relion 640系列 的技術升級。RET630 與640系列 使用相同PCM600 工程平臺，保護邏輯及IEC 61850配置 可部分復用，升級成本較跨平臺遷移降低60%。

10. 警惕翻新與假冒產品：ABB RET630 是高端保護裝置翻新率最高的型號之一。正品RET630 的5.7英寸TFT觸摸屏在斷電時呈深黑色（TFT液晶特征），通電后色彩飽和、無壞點；前面板為鋁合金拉絲，ABB logo 為激光蝕刻；側面銘牌為激光刻印，包含完整30余位配置代碼及20位序列號；二維碼 使用ABB專用掃碼槍可讀取完整出廠測試數據。翻新件常見以下特征：觸摸屏更換過（亮度不均、有壞點）、前面板為普通噴漆（logo模糊、可擦拭）、側面銘牌為打印貼紙（邊緣翹起、二維碼無法掃碼）、殼體存在打磨痕跡、端子排存在焊修痕跡。特別警惕：部分不法商家將RET620（配電變壓器保護）刷寫固件偽裝為RET630 出售，此類裝置硬件缺少第五側CT輸入及非電量智能化所需AD采樣通道，無法實現五柱式差動及非電量監視核心功能。

11. 安裝與接地規范：ABB RET630 的外殼接地端子（PE）必須使用≥4mm2 銅導線單獨接至開關柜接地排。嚴禁通過安裝螺絲或導軌實現接地。CT/VT 二次回路必須在端子排處一點接地，接地線≥2.5mm2。通信電纜屏蔽層必須在RET630 側360度低阻抗接地。錯誤的接地將導致共模干擾，引起測量誤差增大、通信誤碼甚至保護誤動。

綜上所述，ABB RET630 絕非普通的數字式變壓器保護裝置。它是ABB Relion 家族變壓器保護技術的旗艦型號，是五柱式變壓器差動專利技術的獨家載體，是保障電力變壓器這一電網最昂貴、最核心資產安全運行的終極防線。選擇正品ABB RET630，即是選擇了一套毫秒級差動保護、微秒級事件記錄、零誤動涌流識別、四十年級全生命周期保障的變壓器保護解決方案。
