產品概述與核心定位

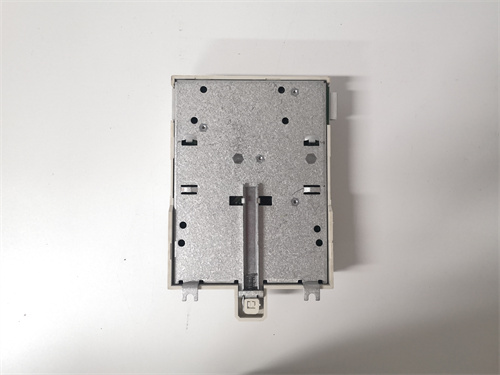

ABB TU811 是ABB S800 I/O 系列中的緊湊型端子單元，是S800 I/O 分布式控制系統中最基礎、最通用的現場接線接口組件。該模塊并非具備邏輯處理能力的智能電子設備，而是作為I/O模塊與現場儀表/執行機構之間的物理連接橋梁，負責將DI/DO/AI/AO 等各類I/O模塊的背板總線信號轉換為標準工業端子排，供現場電纜可靠接入。
在現代過程控制系統中，ABB TU811 扮演著“神經系統終端的突觸”角色。它將分散在裝置各處的壓力變送器、溫度傳感器、閥門定位器、電機啟動器的模擬量/數字量信號線，以標準化、模塊化、可快速插拔的方式匯集至S800 I/O 站，進而通過光纖/銅纜與AC 800M 控制器交換實時過程數據。任何因ABB TU811 端子單元接觸不良、接線錯誤或機械損傷導致的信號回路中斷，都將直接造成該通道對應的測點失效，使操作員失去對關鍵工藝參數的可視化監控能力。
關鍵參數與技術特性
作為S800 I/O系列的基礎組件，ABB TU811 的技術參數體現了ABB在工業連接技術領域的工程積淀：
產品類型：緊湊型端子單元，無源背板連接器，無電子元器件
適用模塊：S800 I/O 全系列數字量/模擬量 I/O模塊，包括DI810/DI820/DO810/DO820/AI810/AO810 等
安裝方式：DIN導軌 35mm 標準導軌安裝，水平/垂直 任意方向
接線容量：20位 雙層彈簧端子，40個 接線點（20通道×2線）
端子類型：WAGO 236系列 籠式彈簧夾持，0.2mm2-2.5mm2 導線截面積，AWG 24-12
額定電壓：250V AC/DC 端子間，500V 端子-導軌
額定電流：10A 持續，15A 峰值
背板連接器：64針 歐式連接器，鍍金 觸點，插拔壽命≥500次
防護等級：IP20，適用于清潔干燥 電氣室環境
機械尺寸：120mm × 80mm × 55mm（長×寬×高）
重量：約0.25kg
環境規格：工作溫度-25℃至+70℃，存儲溫度-40℃至+85℃，相對濕度5%至95% 無冷凝
認證標準：CE，UL，CSA，CCC，DNV（船舶認證），ABS（美國船級社）
ABB TU811 的核心價值在于其極簡設計——無任何活動部件、無任何電子元件、無需任何組態配置。它是一個純粹的物理連接組件，將可靠性推向極致。
核心優勢與差異化特征
選擇原裝 ABB TU811 不僅是機械兼容的需求，更是構建高可靠性DCS系統的基礎保障：
真正的即插即用：ABB TU811 作為無源端子單元，無需任何組態軟件、無需設置撥碼開關、無需下載電子選件。將I/O模塊插入TU811 背板連接器的瞬間，現場接線與模塊內部電路即完成物理導通。這一特性使得S800 I/O 系統的在線維護成為可能——運行中的I/O模塊故障時，可直接帶電拔出故障模塊，帶電插入新模塊，TU811 確保整個過程無電弧、無浪涌、無通道擾動。
雙層端子高密度設計：ABB TU811 在120mm 標準寬度內集成了20個 信號通道的40個 接線點。其雙層彈簧端子結構將接線端子上下交錯排列，上層端子編號1-20，下層端子編號21-40，在極小空間內實現極高通道密度。與單層端子單元相比，TU811 為控制柜節省40% 安裝空間。對于數千點的大型DCS項目，這一空間優勢直接轉化為更小機柜數量、更低基建成本。
WAGO 236籠式彈簧技術：ABB TU811 采用WAGO 236系列 籠式彈簧端子，這是工業接線技術領域的黃金標準。與傳統螺絲壓接端子相比，籠式彈簧 具有抗振動、免維護、接線快速三大核心優勢。在軋鋼車間、船舶機艙等持續振動環境中，TU811 的彈簧端子永不松動；20年 免維護，而螺絲端子需每1-2年 重新緊固。接線速度提升50%——將剝好絕緣皮的導線插入端子孔，1秒 內完成可靠連接，無需螺絲刀。
機械防錯設計：ABB TU811 的背板連接器與I/O模塊之間設有機械編碼鍵。用戶可在TU811 連接器上安裝編碼銷，在I/O模塊對應位置安裝編碼孔。錯誤類型的I/O模塊（如將AO810 插入原本安裝AI810 的TU811）將無法完全插合，從物理層面杜絕模塊錯插導致的通道損壞或回路短路。這一硬件防錯機制，對于數百個I/O站、數萬測點的大型DCS項目，是消除人為失誤的最后一道防線。
全生命周期可追溯：每一塊ABB TU811 的金屬銘牌上均激光刻印有唯一序列號。該序列號與ABB SAP系統 綁定，可追溯該端子單元的生產日期、生產批次、物料清單、質量檢驗報告。對于核電、制藥等合規性要求嚴苛的行業，這一全生命周期可追溯特性是驗證系統可靠性的關鍵證據。
應用場景與實戰案例
案例：華東某大型煉化一體化項目DCS系統
該項目全廠DCS采用ABB 800xA 系統，共配置1200余個 S800 I/O 站，超過6萬個I/O測點。ABB TU811 作為數字量輸入/輸出模塊的標準端子單元，使用量超過2萬塊。項目安裝調試階段，TU811 的WAGO彈簧端子為施工隊帶來顯著效率提升——平均每通道接線時間由螺絲端子的90秒 縮短至45秒，僅接線人工成本一項即節省逾百萬元。投運5年后，全廠6萬測點未發生一例因端子接觸不良導致的信號故障。該項目儀表主管評價：“TU811 的彈簧端子是那種‘裝上就忘掉’的可靠產品?！?/p>
案例：華南某大型數據中心BA系統
該項目5棟 數據中心樓宇，超過3萬個環境監測點（溫度、濕度、漏水、煙霧）及電力參數測點。ABB TU811 配合DI810/DO810 模塊，大量應用于列頭柜、空調末端、發電機狀態監控。TU811 的緊湊尺寸在此發揮關鍵作用——每個列頭柜僅能提供4U 安裝空間，TU811 的120mm寬度及40點密度，使其可在有限空間內容納更多測點。某批次 TU811 在現場連續運行7年后，因機房改造需整體搬遷。拆卸過程中，TU811 的鍍金背板連接器 無明顯磨損，彈簧端子 夾持力未見衰減，直接利舊安裝至新機柜，零故障 繼續運行。
案例：西南某大型水電站計算機監控系統
該電站地下廠房 潮濕、多塵、溫差大。ABB TU811 在此惡劣環境中連續運行12年。TU811 的IP20 防護等級雖非防水/防塵設計，但其PCB板 噴涂三防漆，端子排 與基板 采用密封焊接，有效抵御高濕度及導電粉塵。12年 運行期間，未發生一例TU811 因絕緣下降、端子氧化、焊點開裂導致的通道失效。業主評價：“TU811 像水電站的大壩一樣堅固?！?/p>
競品對比分析
在DCS/I/O端子單元領域，ABB TU811 的主要競爭對手為西門子ET200M IM153 接口模塊的前連接器及羅克韋爾1756-TBCH 端子基座：
vs. 西門子ET200M前連接器：西門子ET200M 的前連接器（如6ES7392-1AJ00-0AA0）同樣采用彈簧端子技術，性能優異。然而ABB TU811 在模塊-端子單元分離度上具有顯著優勢。ET200M 的前連接器 與I/O模塊 采用一體插拔——更換模塊時必須同時拆接線；TU811 的端子單元 固定于DIN導軌，I/O模塊 可獨立插拔。這一差異使得TU811 支持帶電更換模塊（模塊熱插拔），而ET200M 必須斷電后拆線才能更換模塊。對于連續生產不允許停機的化工、冶金裝置，TU811 的熱插拔能力是剛性需求。
vs. 羅克韋爾1756-TBCH：羅克韋爾ControlLogix 平臺的1756-TBCH 端子基座采用螺絲壓接端子，接線密度較低（36點 vs TU811 的40點），且無熱插拔能力。1756-TBCH 的模塊-基座 采用垂直插拔，更換模塊時必須先拆線或整體拆下基座。ABB TU811 的水平插拔設計，使得I/O模塊 更換時接線完全不動，維護效率顯著提升。在汽車焊接車間等產線切換頻繁、I/O配置動態調整的場景，TU811 的維護便捷性優勢明顯。
vs. 國產仿制兼容端子單元：市場上存在標注“兼容TU811”的國產仿制品。此類產品通常抄板正品TU811 的PCB走線，但核心物料（WAGO端子、背板連接器、PCB基材）采用國產替代。實測表明，國產仿制品的彈簧端子 夾持力衰減明顯（500次插拔后夾持力下降40%，正品WAGO 端子5000次插拔后夾持力仍保持80%）；背板連接器 鍍金層厚度僅0.1μm（正品≥0.76μm），插拔壽命＜200次（正品≥500次）；PCB基材 為FR-4 普通等級，高溫高濕環境下絕緣電阻下降顯著。強烈建議僅從ABB授權渠道采購TU811。
選型建議與關鍵注意事項
針對 ABB TU811 的選型、采購與運維，提出以下專家級建議：
確認I/O模塊兼容性：ABB TU811 適用于S800 I/O 全系列標準寬度（120mm）I/O模塊，包括DI810/820/830、DO810/820/830、AI810/820/830、AO810/820/830 等。不兼容以下模塊：S800 I/O 系列雙寬度模塊（如DP820 通信模塊、CI854 通信接口）——此類模塊需使用TU812 或TU814 寬型端子單元；S800L 系列緊湊型I/O——此類模塊采用一體化設計，無需獨立端子單元。
型號后綴含義：ABB TU811 存在多種后綴版本（TU811V1、TU811V2、TU811A）。V1/V2 為早期版本，現已停產；TU811A（3BSE013213R1）為當前在產版本。TU811A 在PCB基材（升級為高TG 板材）、背板連接器（升級為更高插拔壽命型號）、阻燃等級（UL 94 V-0）方面均有提升。強烈建議采購TU811A 版本，避免采購已停產的TU811V1/V2 庫存積壓品。
機械編碼配置：ABB TU811 的背板連接器 兩側預留編碼銷安裝孔。建議在項目工程設計階段，根據I/O模塊類型，為TU811 配置對應編碼。例如：DI模塊 使用A編碼，DO模塊 使用B編碼，AI模塊 使用C編碼，AO模塊 使用D編碼。編碼銷（訂貨號3BSE013216R1）10元/套，極小成本徹底杜絕模塊錯插風險。強烈建議 所有I/O站 全面實施機械編碼。
接線規范：ABB TU811 的WAGO彈簧端子雖支持0.2mm2-2.5mm2 導線，但建議使用0.5mm2-1.5mm2 多股軟銅線，線鼻子 可壓接0.75mm2 或1.0mm2 規格。導線剝線長度：10mm ±1mm。過短 導致導線無法充分接觸簧片；過長 導致裸露導體過長，存在短路風險。嚴禁在TU811 端子上使用焊錫 加固導線端頭——焊錫在彈簧壓力下會冷變形，導致接觸電阻上升、夾持力下降。
標簽標識：ABB TU811 的端子排 上方設有透明標簽窗，可插入10mm × 60mm 紙質或塑料標簽。建議使用熱轉印方式打印標簽，嚴禁使用噴墨打印（遇濕模糊）或手寫（難以辨識）。標簽內容應包含測點號（如13PT-101）、信號類型（如4-20mA）、接線極性（如+ / -）。清晰規范的端子標簽，可將故障排查時間縮短50%。
安裝方向：ABB TU811 支持水平/垂直任意方向安裝。但在垂直安裝（端子排朝上）時，必須確保TU811 上方無漏水隱患（如冷卻水管、消防噴頭）。IP20 防護等級不防水，液體進入端子腔將導致絕緣擊穿。建議除機柜頂部區域外，全部采用垂直安裝，方便接線。
備件策略：ABB TU811 作為無源組件，失效率極低（FIT ＜ 50，MTBF ＞ 200年）。不建議為TU811 單獨儲備大量備件。建議按每100塊TU811 儲備2塊的比例配置備件，主要用于意外機械損傷（如端子排撞裂）場景的緊急替換。S800 I/O 系統整體搬遷或大規模改造時，TU811 可完全利舊，其設計壽命 ≥ 20年。
警惕翻新與假冒產品：ABB TU811 單價較低，翻新利潤不高，但仍需警惕非正規渠道的來路不明產品。正品TU811A 的前面板為深灰色阻燃PC/ABS，ABB logo 為凸起絲印；側面銘牌為激光刻印，包含3BSE013213R1 訂貨號及唯一序列號；WAGO端子 表面有WAGO 徽標浮雕；背板連接器 為通體啞光鍍金。翻新件常見特征：前面板 顏色偏淺、ABB logo 為平面貼紙、側面銘牌 為打印貼紙（邊緣翹起）、WAGO端子 無徽標或徽標模糊、背板連接器 鍍金層局部磨損。
接地規范：ABB TU811 的DIN導軌 安裝槽內設有接地簧片，安裝時應確保TU811 與鍍鋅導軌 可靠接觸，并通過導軌接地 實現等電位連接。嚴禁使用絕緣導軌 或未接地導軌，否則TU811 及I/O模塊 將懸浮于機柜地，靜電積累可能導致ESD擊穿。建議使用ABB原廠鍍鋅鋼導軌（訂貨號3BSE013215R1）并兩端接地。
綜上所述，ABB TU811 絕非一塊普通的接線端子排。它是ABB S800 I/O 分布式控制系統的物理基座，是過程信號從現場儀表到控制器的最后一厘米，是DCS系統 20年連續可靠運行的接線保障。選擇正品ABB TU811，即是選擇了永不松動的彈簧夾持、數萬次插拔的鍍金連接、全生命周期免維護的ABB工業連接解決方案。
