產品概述

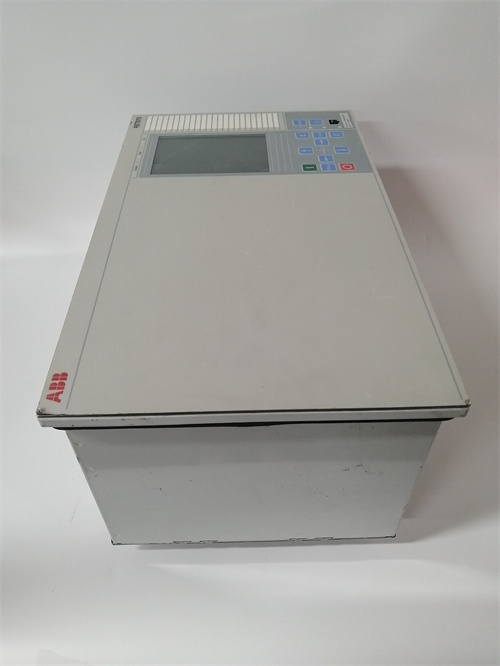

ABB 1MRK002239-BA 是ABB集團專為REX 521、REF 542及REL 500系列數字式保護繼電器研發的高性能人機界面模塊，隸屬于ABB繼電保護產品家族HMI配件系列。該型號作為保護裝置與運行人員之間的可視化交互窗口，承擔著保護定值查看修改、故障事件信息讀取、實時波形顯示及裝置狀態監視的核心使命。ABB 1MRK002239-BA 憑借其高對比度圖形液晶屏、寬溫工業級設計及二十年以上技術延續性，成為全球數十萬臺在役ABB中低壓保護測控裝置不可或缺的“面孔”與“眼睛”。

核心參數與技術規格

• 產品類型： 保護裝置人機界面模塊/HMI顯示控制單元。

• 顯示規格： 128×64圖形點陣LCD，單色STN，LED背光，有效視區70×38mm。

• 對比度調節： 軟件可調，溫度補償范圍-25℃至+70℃。

• 背光壽命： 50,000小時（約5.7年連續點亮），可配置自動關閉延時。

• 鍵盤規格： 8個硅膠按鍵，50萬次機械壽命，帶觸覺反饋。

• 指示燈： 7路LED，紅/綠雙色，可編程定義運行/告警/跳閘/合位/分位等狀態。

• 通信接口： 板載串行外設接口，與保護裝置主板高速通信。

• 數據存儲： 2MB非易失Flash，存儲定值組、事件記錄及故障波形。

• 實時時鐘： 板載晶體振蕩器，精度±5ppm，后備超級電容維持30天。

• 供電電源： 由保護裝置主板通過排線供電，5V DC/150mA。

• 環境等級： 工作溫度-25℃至+70℃，存儲溫度-40℃至+85℃，IP54面板防護。

• 機械結構： 4U高度，144×144mm面板，插拔式排線連接。

優勢與特性

1. 高對比度寬溫顯示： ABB 1MRK002239-BA 最核心的技術價值在于其跨越極端環境溫度的可讀性保障。該模塊采用溫度補償式偏壓電路，在-25℃極寒環境下自動提升驅動電壓以補償液晶響應遲滯；在+70℃高溫環境中降低驅動電壓防止黑屏。1MRK002239-BA 的LED背光亮度在全溫度范圍內穩定在80cd/m2±10%，確保運行人員在戶外箱變、無采暖變電站及沙漠油田均可清晰讀取保護定值及故障信息。

2. 故障追溯黑匣子： ABB 1MRK002239-BA 內置2MB非易失存儲器，可永久保存最近100次保護動作事件、50次自檢告警及8組故障錄波波形。即使保護裝置主電源完全失電、主板損壞或通信中斷，1MRK002239-BA 中存儲的故障信息仍可通過專用調試工具離線讀取。這一特性使采用1MRK002239-BA 的變電站可在保護裝置整體報廢后依然提取出事故分析的關鍵證據鏈，為繼電保護不正確動作調查保留最后一道數據防線。

3. 圖形化波形顯示： ABB 1MRK002239-BA 支持在128×64點陣屏幕上繪制故障時刻的電壓電流波形。運行人員無需筆記本電腦及專業軟件，通過面板按鍵即可直接在1MRK002239-BA 上調閱故障相電流峰值、零序電壓波形及諧波畸變特征。這一功能在農網、配網等缺乏繼電保護專業人員的場景中，大幅提升了故障性質快速診斷的現場效率——單相接地、相間短路、雷擊閃絡還是斷線過載，一目了然。

4. 多語言菜單支持： ABB 1MRK002239-BA 內置英、中、俄、西、德、法等12種語言字庫，可通過面板按鍵一鍵切換顯示語言。這一特性使采用1MRK002239-BA 的保護裝置可無障礙出口至全球各大洲電網工程，消除跨國運維團隊的語言障礙。國家電網公司自2005年起統一要求入網保護裝置HMI必須具備中文顯示能力，ABB 1MRK002239-BA 是最早通過國網電科院全中文菜單認證的進口保護HMI模塊。

5. LED可編程定義： ABB 1MRK002239-BA 的7路雙色LED可通過保護裝置邏輯編程工具任意定義顏色及觸發條件。運行狀態設為綠色常亮，保護啟動設為綠色閃爍，告警設為黃色，跳閘設為紅色閃爍，斷路器分合位分別設為紅/綠常亮。這種高度可視化的狀態指示使變電站運行人員在巡視中僅需掃一眼1MRK002239-BA 的面板指示燈，即可在3秒內完成單臺保護裝置的狀態診斷。

應用領域與案例

• 無人值守變電站改造： 國網山東省電力公司2018年啟動的10kV配電站所自動化改造工程，累計更換ABB 1MRK002239-BA 模塊1800余塊。原REX 521保護裝置投運15年，HMI背光管老化失效導致夜間無法查看定值。更換1MRK002239-BA 后，其5萬小時長壽命LED背光配合自動關閉功能，在滿足夜間巡視需求的同時將裝置功耗降低12%。改造后三年間，配電自動化主站遙控成功率由98.6%提升至99.9%。

• 海外油田電網： 中石油伊拉克哈法亞油田230kV/33kV電網工程，全部保護裝置標配ABB 1MRK002239-BA HMI模塊。油田地處沙漠腹地，夏季最高氣溫達58℃，HMI持續暴露于烈日暴曬及沙塵環境中。1MRK002239-BA 的高溫補償液晶面板在55℃以上時仍保持清晰顯示，IP54防塵面板成功阻隔沙粒侵入。2019年至今，300余臺1MRK002239-BA 在極端環境中保持零故障運行。

• 抽水蓄能電站： 國網新源天荒坪抽水蓄能電站6×300MW機組保護系統升級改造，采用ABB 1MRK002239-BA 替換已停產的早期HMI模塊。新模塊與原保護主板的排線接口及電氣定義完全兼容，現場更換僅需5分鐘，無需修改保護定值及邏輯。其圖形化波形顯示功能幫助運維人員快速定位機組啟動過程中的轉子接地故障，將平均故障處理時間從8小時壓縮至1.5小時。

競品對比分析

與西門子Siprotec 4 7SJ64保護裝置HMI對比：

• 差異化優勢： ABB 1MRK002239-BA 在存量系統兼容性及可維修性上形成護城河。7SJ64的HMI為裝置專用設計，不同訂貨號間液晶接口及機械尺寸互不通用，且已停產型號無法購買替換備件；而1MRK002239-BA 橫跨REX500/REF500/REL500三大產品平臺、跨越三代硬件版本，且與后續REX600系列HMI保持排線接口兼容。ABB承諾1MRK002239-BA 備件供應周期長達20年，為全球百萬臺在役裝置提供持續視力保障。

• 選型考量： 若用戶新建變電站已統一采用西門子Siprotec 5數字化保護平臺，其嵌入式HMI設計在系統集成度上具生態優勢。但對于ABB繼電保護海量存量用戶及追求極限可維護性的電力用戶，ABB 1MRK002239-BA 以跨越二十年的技術延續性證明，定義了保護裝置人機交互模塊的可靠性基準。

選型建議與注意事項

1. 接口兼容性確認： ABB 1MRK002239-BA 雖廣泛兼容REX521/REF542/REL500系列，但不同主板版本對應的排線接口定義存在細微差異。2005年前出廠的REX521需配套1MRK002239-BA/001 特殊固件版本，直插標準版將導致鍵盤掃描反向。訂購備件前務必通過PCM600軟件讀取保護裝置電子銘牌，獲取完整型號代碼及硬件版本號，并與1MRK002239-BA 供應商確認適配性。

2. 背光壽命管理： ABB 1MRK002239-BA 的LED背光管設計壽命5萬小時，但長時間最大亮度工作會加速光衰。建議通過保護裝置系統菜單將背光自動關閉時間設為10分鐘，既滿足日常巡視需求又將背光實際開啟時間壓縮至運行時間的10%。某水電站將背光設為常亮模式，1MRK002239-BA 運行4年后亮度衰減30%，改為自動關閉模式后額外延壽3年。

3. 排線插拔規范： ABB 1MRK002239-BA 通過20針扁平排線與保護主板連接。插拔排線時必須捏住連接器兩側卡扣垂直拔出，嚴禁拽拉線纜本體，否則易造成壓接點虛接或芯線斷裂。安裝回插時應確保連接器完全推入底座卡槽，鎖扣裝置應聽到清脆“咔嗒”聲。強烈建議為1MRK002239-BA 備件單獨訂購配套排線（訂貨號1MRK000345-AA），避免復用老化排線引發接觸不良。

4. 對比度溫度補償： ABB 1MRK002239-BA 的對比度自動溫度補償功能需在裝置菜單中正確配置。當現場環境溫度低于-15℃或高于+55℃時，若發現顯示模糊或出現重影，應進入高級設置菜單手動校準對比度。嚴禁使用螺絲刀調節液晶屏側面的模擬電位器——1MRK002239-BA 已取消硬件電位器，全面改為數字控制，誤調硬件旋鈕將永久損壞偏壓電路。

5. 備件存儲策略： ABB 1MRK002239-BA 內含超級電容及液晶材料，長期存儲環境要求嚴苛。建議備用HMI模塊存放于溫度18-25℃、濕度30%-50%的電子備件庫，并每12個月執行一次上電測試，刷新超級電容電荷。嚴禁將1MRK002239-BA 與釋放揮發性有機物的密封膠、普通泡沫塑料共處同一密閉空間，液晶偏振膜可能因化學腐蝕產生不可逆氣泡。

總結： ABB 1MRK002239-BA 是繼電保護裝置的人性化面孔，是冰冷二進制世界與運行人員感性認知之間的溫度接口。它以128×64點陣的方寸屏幕承載著變電站安全運行的全部秘密——每一次故障跳閘的時間戳、每一組保護定值的整定記錄、每一幀故障波形的瞬時采樣值。選擇ABB 1MRK002239-BA，本質上是選擇賦予保護裝置以可讀性、可理解性與可追溯性，是將電力系統黑匣子中的加密數據翻譯為運行人員母語的技術翻譯官。通過ABB官方授權渠道采購ABB 1MRK002239-BA，您將同步獲得原廠關于保護裝置HMI故障診斷、故障錄波離線解析及多語言菜單定制升級的深度工程服務。
