產品描述

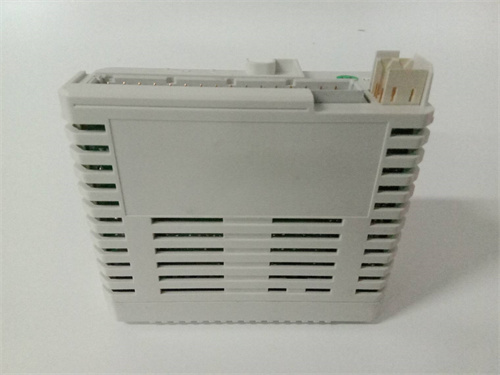

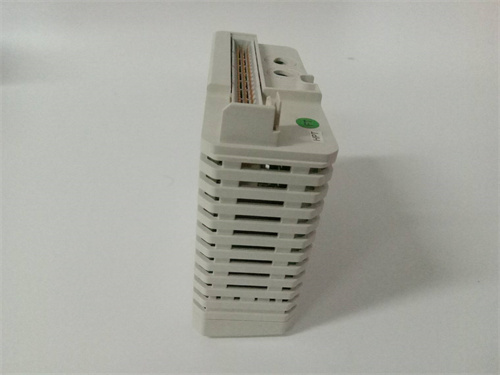

ABB AO801 是一款高精度模擬量輸出模塊，屬于 ABB 經典的 S800 I/O 系列，廣泛應用于 ABB 的分布式控制系統（如 800xA）和可編程邏輯控制器系統中。該模塊設計用于將數字控制信號轉換為標準的工業模擬信號，以驅動現場的執行機構，例如調節閥、變頻器和定位器等。ABB AO801 的核心功能是接收來自控制器（如 AC 800M）的計算結果，并將其轉換為精確的 4-20 mA 電流信號或 0-10 V 電壓信號，從而實現對工業過程的精確控制。作為 S800 I/O 系列的一部分，ABB AO801 采用模塊化設計，具有緊湊的尺寸和堅固的結構，適合在工業控制柜中 DIN 導軌安裝，為過程控制應用提供了高可靠性和靈活性。

產品參數

• 產品型號： ABB AO801

• 類型： 模擬量輸出模塊

• 產品系列： ABB S800 I/O

• 輸出通道數： 8 通道（典型配置，單端或差分）

• 輸出信號類型：

  • 4-20 mA 電流信號

  • 0-10 V 電壓信號

  • 可軟件配置

• 分辨率： 12 或 14 位（需參考具體版本）

• 輸出精度： 高精度，適用于工業過程控制

• 負載電阻： 電壓模式 > 1 kΩ；電流模式 < 600 Ω

• 隔離： 通道與系統背板之間隔離

• 診斷功能： 板載診斷，支持開路檢測等

• 指示器： 前面板 LED 指示燈，用于顯示模塊狀態和通道狀態

• 安裝方式： DIN 導軌安裝（安裝于 TU800 系列端子底座上）

• 工作溫度： 0°C 至 55°C

• 認證： CE、UL、CSA、ATEX（適用于危險區域安裝）

優勢與特點

ABB AO801 的主要優勢在于其高精度和多通道集成，為用戶提供了緊湊且經濟的模擬量輸出解決方案。通過使用 ABB AO801，系統集成商可以在單個模塊上實現最多 8 個回路的精確控制，節省了控制柜空間和成本。該模塊支持信號類型的軟件可配置性，使得 ABB AO801 能夠適應不同的現場設備需求，減少了備件種類。板載診斷功能可以實時監測輸出回路的健康狀態，例如檢測到現場接線開路，并通過系統及時報警，便于快速故障排除。ABB AO801 采用模塊化設計，可與 S800 I/O 系列的其他模塊無縫組合，并且支持在系統運行時進行模塊的熱插拔（需在特定配置下），極大地方便了維護工作，減少停機時間。

應用領域與實際案例

ABB AO801 憑借其高可靠性和靈活性，被廣泛應用于各種連續和批量過程工業中。

• 石油 refining： 在煉油廠的常減壓蒸餾裝置中，ABB AO801 接收來自 DCS 的控制信號，調節原油進料閥、回流閥和加熱爐燃料閥的開度，精確控制塔器溫度和壓力，確保產品收率和質量。

• 化工 processing： 在化工廠的間歇反應器控制系統中，ABB AO801 負責向調節閥輸出信號，精確控制反應物的加入量和反應溫度，確保批次間的一致性和產品質量。

• 電力 generation： 在火力發電廠，AO801 用于控制鍋爐的給水調節閥、減溫器的噴水閥以及燃燒器的風門擋板，優化燃燒效率和蒸汽參數。

• 水處理： 在市政或工業水處理廠，該模塊用于調節加藥泵的頻率或閥門開度，精確控制混凝劑、絮凝劑和消毒劑的投加量，保證出水水質。

• 制藥 manufacturing： 在符合 GMP 要求的制藥車間，ABB AO801 用于精確控制潔凈區的壓差和氣流量，或控制原料藥生產過程中的關鍵工藝參數。

與競品對比分析

與其他主要 DCS 供應商（如 Emerson 的 DeltaV 或 Honeywell 的 C300）的模擬量輸出模塊相比，ABB AO801 為已經投資于 ABB 800xA 或 S800 I/O 系統的用戶提供了無縫的集成優勢。它與 ABB 的現場總線（如 PROFIBUS DP 或 Foundation Fieldbus）以及組態工具（如 Control Builder）完美兼容，簡化了工程設計和調試過程。與通用 PLC 的模擬量模塊相比，ABB AO801 通常具有更高的通道密度和更強的診斷功能，更適合大規模、高可靠性的過程控制應用。

選型建議與注意事項

為您的系統選擇 ABB AO801 時，首先需要確認您所需的輸出信號類型（電流或電壓）以及驅動現場設備所需的負載能力是否在模塊規格范圍內。確保 ABB AO801 與您所使用的 S800 I/O 端子底座（如 TU810、TU812 等）兼容。在安裝模塊時，應遵循 ABB 的指導規范，確保模塊正確安裝在底座上并鎖定。接線時，務必使用屏蔽電纜，并將屏蔽層在控制器側或現場側單端接地，以減少電磁干擾。在配置軟件中，正確設置 ABB AO801 的輸出類型和范圍，并針對關鍵回路啟用診斷報警功能。對于涉及安全關鍵回路的應用，應考慮冗余配置方案。最后，維護系統文檔，記錄 ABB AO801 的配置參數和接線信息，并建議為關鍵系統準備備用模塊。
