產品描述

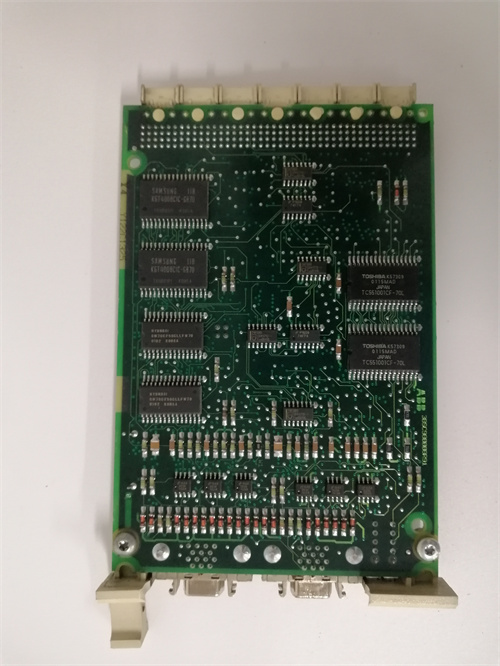

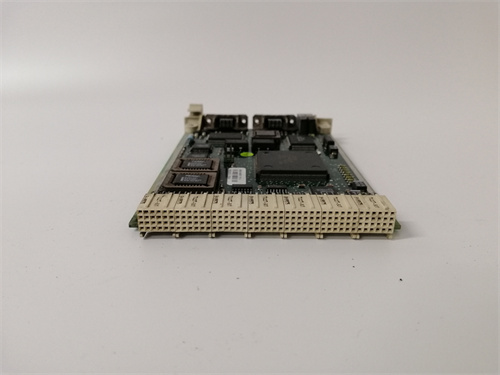

ABB CI522A 3BSE018283R1 是一款高性能的通信接口模塊，設計作為 ABB 工業自動化系統的關鍵組件，特別是用于其 S800 I/O 系列和 AC 800M 控制器，是 ABB System 800xA 分布式控制系統（DCS）架構的一部分?！癈I”代表通信接口（Communication Interface）。ABB CI522A 的核心功能是為 ABB 控制器與 Profibus DP 現場總線網絡之間提供連接。它可以配置為 Profibus DP 的主站或從站，使 AC 800M 控制器能夠與分布式 I/O 站、變頻器、智能傳感器和其他現場設備進行通信。該模塊處理所有協議轉換和數據交換，減輕了主控制器的通信負擔。專為苛刻的工業環境設計，ABB CI522A 具有堅固的結構、全面的診斷功能和可靠的性能。

產品參數

• 產品型號： ABB CI522A 3BSE018283R1

• 類型： 通信接口模塊（Profibus DP）

• 產品系列： ABB AC 800M / S800 I/O（System 800xA）

• 功能： 控制器與 Profibus DP 網絡之間的通信

• 協議支持： Profibus DP-V0, DP-V1

• 傳輸速率： 9.6 kbit/s 至 12 Mbit/s（自動檢測）

• 工作模式： 主站或從站（可配置）

• 站地址： 通過軟件或旋轉開關配置

• 隔離： 現場總線與內部電子設備之間電氣隔離

• 診斷功能： 全面的自診斷功能，帶 LED 狀態指示

• 指示器： 前面板 LED 指示燈，用于電源、通信活動、模塊狀態和總線故障

• 電源： 從背板取 +5 V DC

• 安裝方式： 安裝在 S800 I/O 的 DIN 導軌安裝底座（TU8xx 系列）上

• 連接器： Profibus DP 接口的 9 針 D-sub 母頭

• 工作溫度： 0°C 至 60°C

• 認證： CE、UL、CSA、ATEX（在適當外殼中安裝時可適用于危險區域）

優勢與特點

ABB CI522A 的主要優勢在于其與 ABB System 800xA 生態系統的無縫集成，同時為 Profibus DP 網絡提供開放連接。通過使用 ABB CI522A，工程師可以將 ABB AC 800M 控制器連接到來自不同制造商的各種現場設備，使系統開放且靈活。該模塊支持主站和從站模式，使其能夠適應不同的網絡架構。ABB CI522A 的全面診斷功能可通過 ABB 的工程工具提供有關網絡健康和通信狀態的詳細信息。其堅固的設計確保了在存在振動、溫度極端和電氣噪聲的工業環境中的可靠運行。在正確配置的系統中，支持熱插拔，允許在不中斷現場總線通信的情況下進行更換。

應用領域與實際案例

ABB CI522A 在各種需要可靠 Profibus DP 通信的過程和混合工業中都有重要應用。

• 化學 processing： 在化工廠，ABB CI522A 將位于反應器附近的遠程 I/O 機架通過 Profibus DP 連接到中央 AC 800M 控制器，實現對溫度和壓力的精確監控，同時減少了長模擬電纜的敷設。

• 石油天然氣生產： 在海上平臺，ABB CI522A 能夠與井口 I/O 通信，確保關鍵過程數據可靠地傳輸?shù)街骺刂葡到y(tǒng)。

• 水處理： 對于大型市政水處理設施，ABB CI522A 允許中央 SCADA 系統通過 Profibus DP 與遠程泵站通信。

• 制藥 manufacturing： 在經過驗證的制藥設施中，ABB CI522A 確?？刂葡到y(tǒng)和關鍵過程 I/O 之間的確定性通信。

• 采礦和礦物加工： 在長達數公里的輸送系統上，ABB CI522A 為緊急停止和皮帶監控設備提供分布式 I/O。

與競品對比分析

與西門子 ET 200M IM153-2 或羅克韋爾自動化 1794-ACN15 等類似現場總線接口模塊相比，ABB CI522A 為已經投資于 ABB System 800xA 生態系統的用戶提供了明顯的優勢。雖然西門子模塊在 SIMATIC 環境中表現出色，但 ABB CI522A 與 ABB 的工程工具和資產管理軟件提供了更緊密的集成。與通用的 Profibus DP 從站設備相比，ABB CI522A 通過 ABB 的 Control Builder 軟件提供了卓越的診斷功能和無縫配置。它能夠與標準和安全型 I/O 模塊配合工作，為具有混合危險區域要求的工廠提供了靈活性。

選型建議與注意事項

為您的項目選擇 ABB CI522A 時，首先驗證它與您的特定 S800 I/O 安裝底座（TU8xx 系列）和 Profibus 主站類的兼容性。確保 ABB CI522A 的固件版本符合您的控制系統要求。安裝 ABB CI522A 時，Profibus 網絡的正確端接至關重要；確保使用旋轉開關正確設置站地址，并在網段物理末端啟用總線終端器。在工程軟件中配置 ABB CI522A 時，請仔細注意 Profibus 波特率設置和 GSD 文件兼容性。始終遵守正確的接地和屏蔽實踐，以防止電磁干擾引起的通信錯誤。調試前，執行完整的通信測試，以驗證 ABB CI522A 和 Profibus 主站之間的數據交換是否正確。最后，保留 ABB CI522A 配置的當前文檔，以支持故障排除和未來擴展。
