產品描述

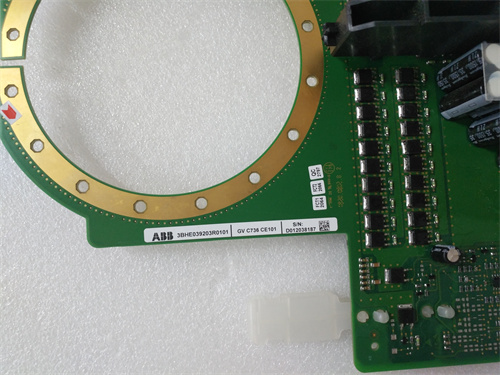

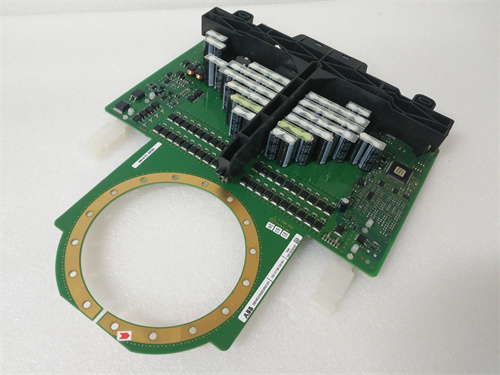

[ABB 3BHE039203R0101 GVC736CE101] 是一款來自ABB公司的高性能勵磁系統控制模塊，屬于ABB Unitrol 6000勵磁系統的核心組件。該模塊完整型號包括3BHE039203R0101（備件訂貨號）和GVC736CE101（功能模塊型號），共同標識這一專為同步發電機勵磁控制設計的關鍵設備。[ABB 3BHE039203R0101 GVC736CE101] 集成了先進的微處理器技術和高速信號處理能力，負責精確調節發電機轉子勵磁電流，實現對發電機端電壓、無功功率和功率因數的穩定控制。該模塊采用現代電力電子技術和實時控制算法，能夠響應電網擾動并在毫秒級內完成調節，確保發電機在各種工況下穩定運行。[ABB 3BHE039203R0101 GVC736CE101] 以其卓越的動態響應、高可靠性和完善的保護功能，廣泛應用于大型火力發電、水力發電、核能發電以及工業自備電廠等領域，是保障電力系統穩定運行的核心設備之一。

產品參數

• 產品類型：數字式勵磁系統控制器/調節器模塊。

• 電源要求：由系統背板供電，額定電壓24V DC，允許波動范圍±20%。

• 模擬量輸入：多通道高精度模擬輸入，用于采集發電機三相電壓、三相電流、勵磁電壓、勵磁電流等信號，采樣分辨率達16位以上。

• 開關量輸入/輸出：提供16-32路光電隔離數字量輸入和輸出，用于狀態監視、報警指示和控制命令執行。

• 通信接口：支持多種工業通信協議，包括Modbus RTU/TCP、Profibus DP、IEC 61850等，便于與DCS、SCADA系統無縫集成。

• 控制算法：集成自動電壓調節（AVR）、自動無功調節（AQR）、自動功率因數調節（APFR）等多種控制模式，并具備電力系統穩定器（PSS）功能。

• 保護功能：內置過勵限制（OEL）、欠勵限制（UEL）、V/Hz限制、定子電流限制、轉子電流限制等完善保護邏輯。

• 采樣速率：每周期32點以上的高密度采樣，確?？刂凭群晚憫俣?。

• 工作溫度：-25°C 至 +70°C，適應發電廠復雜的溫度環境。

• 認證標準：符合CE、UL、CSA等國際安全認證，滿足IEEE 421.5勵磁系統標準。

優勢與特點

• 先進的控制架構：[ABB 3BHE039203R0101 GVC736CE101] 采用32位高性能微處理器和FPGA技術，實現納秒級中斷響應和微秒級控制周期。其先進的控制算法能夠精確跟蹤發電機運行狀態，在各種工況下保持最優勵磁調節，顯著提升電力系統暫態穩定性和動態品質。訂貨號3BHE039203R0101確保了產品技術規格的標準化和生產的一致性。

• 冗余設計高可用性：支持雙通道熱備冗余配置，兩個[ABB 3BHE039203R0101 GVC736CE101] 模塊可同時運行，當主控制器發生故障時，備用模塊可在20ms內無擾動接管控制任務，確保勵磁系統不間斷運行。這種冗余設計極大提高了發電機組的可用性，特別適用于對供電可靠性要求極高的大型發電廠和關鍵工業設施。

• 全面的保護與限制功能：模塊內置超過20種保護與限制算法，能夠?qū)崟r監測發電機和勵磁系統的運行狀態。當檢測到過勵、欠勵、過壓、過頻等異常工況時，[GVC736CE101] 能夠在第一時間采取限制或保護動作，有效防止發電機失磁、過激磁、定子過流等嚴重故障，延長發電機壽命。GVC736CE101作為功能型號，明確了其特定的控制功能集。

• 強大的通信與集成能力：支持多種工業通信協議，可輕松接入各類電廠自動化系統。通過IEC 61850協議，[ABB 3BHE039203R0101 GVC736CE101] 能夠與智能變電站系統無縫對接，實現全站信息的共享和協同控制。同時，通過Modbus協議可與電廠DCS系統交換大量實時數據，實現遠程監視、參數整定和故障診斷，極大提升了電廠的自動化水平和運維效率。

• 堅固的工業設計：模塊采用全金屬外殼和涂層防護，能夠抵抗灰塵、濕氣、振動、電磁干擾等惡劣環境因素。所有電子元件均選用工業級或軍工級產品，經過嚴格的篩選和老化測試，確保在苛刻的發電廠環境中長期穩定可靠運行，平均無故障時間（MTBF）超過20萬小時。訂貨號3BHE039203R0101便于全球范圍內的快速采購和備件管理。

應用領域與案例

• 大型火力發電廠：在300MW以上燃煤或燃氣發電機組的勵磁系統中，[ABB 3BHE039203R0101 GVC736CE101] 負責調節發電機勵磁電流，維持機端電壓穩定，并參與電網無功電壓調節。通過內置的電力系統穩定器（PSS）功能，有效抑制低頻振蕩，提高電網輸送能力和穩定性。3BHE039203R0101作為標準備件，確保電廠能夠快速響應模塊故障，最大限度減少非計劃停機時間。

• 水力發電站：在水輪發電機組中，該模塊能夠適應水頭變化和負荷波動的特點，快速調節勵磁，保證發電機在各種工況下穩定運行。特別在抽水蓄能電站中，[GVC736CE101] 的快速響應能力滿足發電和抽水兩種工況下的不同控制需求，確保機組平穩切換和運行。

• 核電站：在核電站常規島發電機勵磁系統中，[ABB 3BHE039203R0101 GVC736CE101] 以其高可靠性和嚴格的質量控制體系，完全滿足核安全法規對設備可靠性的極高要求。模塊的冗余設計和完善的自診斷功能，確保在任何異常情況下都能安全可靠地控制發電機，保障核電站安全運行。

• 工業自備電廠：在鋼鐵、化工、造紙等行業的自備電廠中，該模塊確保發電機與公共電網同步運行，實現功率因數的自動調節，優化企業用電成本。同時，通過與企業DCS系統的集成，實現全廠能源的統一調度和優化管理。GVC736CE101作為核心控制單元，保障了自備電廠的經濟、穩定運行。

• 可再生能源發電：應用于大型光熱發電和生物質發電項目中，[ABB 3BHE039203R0101 GVC736CE101] 確保同步發電機輸出的電能質量符合并網要求，支持可再生能源的穩定接入電網。

競品對比

與同類高端數字式勵磁控制器（如西門子THYRIS系列、GE的EX2100e系列、Basler DECS系列）相比：

• 優勢：[ABB 3BHE039203R0101 GVC736CE101] 作為ABB Unitrol 6000系統的核心組件，繼承了ABB在電力電子和控制領域數十年的技術積累。其控制算法經過全球數千臺發電機組的驗證，動態響應速度和控制精度處于行業領先地位。在電網大擾動情況下的強勵能力和暫態響應特性尤為出色。與ABB的發電機保護裝置、DCS系統可實現深度集成，形成完整的發電廠自動化解決方案，減少系統集成難度和成本。雙編號體系（3BHE039203R0101和GVC736CE101）兼顧了備件采購便利性和功能識別的準確性。與西門子EX2100e相比，在部分應用場景下具有更高的性價比；與GE的EX2100系列相比，在集成度和易用性方面具有優勢。

• 劣勢：作為高端勵磁產品，[ABB 3BHE039203R0101 GVC736CE101] 的初始投資相對較高，對于小型發電機組可能存在性能過剩。其組態和調試需要專用的軟件和專業的技術支持，對現場工程師的技能要求較高。在某些地區，ABB勵磁系統的服務網絡密度可能不及當?shù)貎?yōu)勢品牌。與一些開放式架構的競品相比，對非ABB系統的兼容性可能需要額外的網關或協議轉換模塊，增加了系統集成的復雜度。備件3BHE039203R0101的價格通常高于通用工業控制模塊，反映了其專用性和高性能特點。

選型建議與注意事項

• 發電機參數精確匹配：選型前必須全面收集發電機的技術資料，包括額定容量、額定電壓、額定電流、勵磁方式（自并勵/他勵）、勵磁電壓和電流范圍、時間常數等。確保[ABB 3BHE039203R0101 GVC736CE101] 的技術參數與發電機特性完全匹配，必要時可咨詢ABB技術專家進行定制化配置。同時確認3BHE039203R0101所對應的固件版本是否支持特定的控制功能。

• 冗余配置與可靠性評估：根據發電機組在電力系統中的重要性和停機損失，評估是否需要采用雙通道冗余配置。對于關鍵機組（如大型火電機組、核電機組），強烈建議配置兩套[ABB 3BHE039203R0101 GVC736CE101] 實現主備冗余，并確保冗余切換邏輯的正確配置。對于冗余系統，還需考慮電源模塊、測量單元等的冗余配置，消除一切單點故障。

• 通信協議與系統集成規劃：提前確認勵磁控制器需要接入的上位系統（DCS/SCADA）支持的通信協議，選擇相應的通信接口和協議配置。如需接入變電站自動化系統，應確保支持IEC 61850協議并完成模型配置。建議在項目初期就進行通信規劃，避免后期集成困難。同時確認GVC736CE101的通信接口版本與系統兼容。

• 現場環境與安裝條件評估：詳細評估控制柜安裝位置的溫度、濕度、振動、粉塵、電磁干擾等情況。對于振動較大的環境，應采取減震措施；對于多塵環境，應確保機柜防護等級達到IP54以上。保證[ABB 3BHE039203R0101 GVC736CE101] 的安裝環境符合技術規范，是長期可靠運行的基礎。3BHE039203R0101作為精密電子設備，對環境條件有一定要求，不可忽視。

• 調試與維護能力準備：ABB勵磁系統調試需要專用軟件（如ABB Unitrol 6000調試工具）和專業知識。建議提前安排技術人員接受ABB官方培訓，或與ABB簽訂技術支持協議，確保調試和參數整定工作的專業性和準確性。建立完善的備件庫，至少包含一套完整的[ABB 3BHE039203R0101 GVC736CE101] 作為關鍵備件，確保故障時能快速恢復。同時記錄好3BHE039203R0101和GVC736CE101的序列號和版本信息，便于日后維護和升級。

• 軟件版本兼容性確認：采購時需明確確認模塊固件版本與系統內其他設備（如人機界面HMI、通信管理機、上位監控系統）的軟件版本完全兼容。版本差異可能導致通信異常、數據顯示錯誤或功能缺失，影響整個勵磁系統的正常運行。建議在采購合同中明確固件版本要求，并在驗收時進行驗證。
