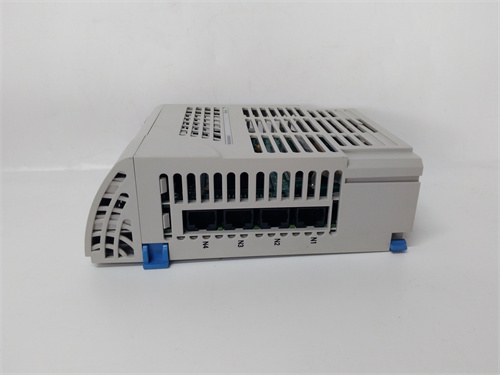

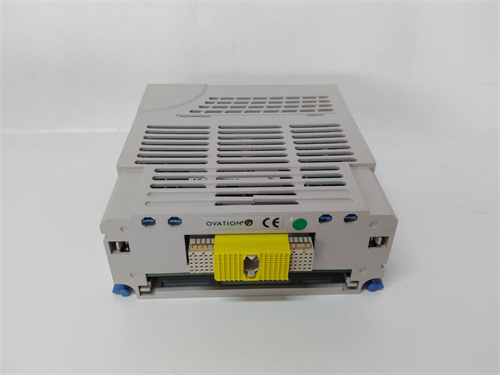

WESTINGHOUSE 5X00241G01 產品概述

WESTINGHOUSE 5X00241G01 是一款高可靠性的數字量輸入模塊，屬于西屋電氣（WESTINGHOUSE）經典的 WDPF（Westinghouse Distributed Processing Family）分布式控制系統的重要組成部分。作為 OVATION 系統（西屋后被艾默生收購，OVATION 成為其旗艦 DCS）的前身，WDPF 系統在電力、石化等行業擁有廣泛的安裝基礎。WESTINGHOUSE 5X00241G01 模塊的核心功能是采集來自現場設備的開關量信號，如按鈕狀態、繼電器觸點、限位開關信號和報警接點等，并將其轉換為控制系統能夠識別的數字信號。這款模塊以其堅固耐用的設計和穩定的信號采集能力，確保了現場設備的狀態能夠準確地反映到控制系統中，是實現過程監控和邏輯控制的基礎接口元件。

產品參數與規格

WESTINGHOUSE 5X00241G01 的技術規格體現了其在過程控制中的專業定位：

• 制造商： 西屋電氣（WESTINGHOUSE）/ 艾默生（Emerson，現持有該技術）

• 型號： 5X00241G01

• 產品類型： 數字量輸入模塊

• 兼容系統： WDPF（西屋分布式處理系列）控制系統

• 輸入通道： 多路獨立數字量輸入通道（具體通道數需參考官方手冊，常見為 16 或 32 通道）

• 輸入信號類型： 干接點或濕接點，支持不同電壓等級的直流或交流信號

• 隔離特性： 通道間及通道與系統總線之間可能具備隔離設計，防止干擾

• 狀態指示： 每通道配有 LED 指示燈，直觀顯示輸入狀態

• 濾波時間： 可配置的輸入濾波時間，用于消除觸點抖動干擾

• 安裝方式： 專用 I/O 機架插入式模塊

• 電源： 通過系統背板供電

優勢與核心特點

WESTINGHOUSE 5X00241G01 作為西屋經典控制系統的一部分，具備以下核心優勢：

• 高可靠性信號采集： 5X00241G01 采用成熟的電路設計和工業級元器件，能夠可靠地采集現場設備的開關量信號，即使在存在電氣噪聲和干擾的惡劣環境中也能準確識別信號狀態，確?？刂葡到y(tǒng)的判斷基礎正確無誤。

• 與 WDPF 系統無縫集成： 作為原廠設計的 I/O 模塊，WESTINGHOUSE 5X00241G01 在電氣特性、通信協議和機械尺寸上與 WDPF 控制器和 I/O 機架完美匹配，保證了整個控制系統的協同工作能力和數據一致性。

• 靈活的信號類型適應： 該模塊通常支持多種輸入信號類型和電壓等級，可以通過配置或跳線適應不同的現場信號需求，無論是 24V DC、48V DC 還是 110V DC 的輸入信號，5X00241G01 都能靈活處理。

• 直觀的狀態指示： 模塊前面板每通道配備的 LED 指示燈為現場維護人員提供了直觀的輸入狀態信息。通過觀察 WESTINGHOUSE 5X00241G01 的指示燈，可以快速判斷現場設備的狀態以及信號是否正常到達模塊，大大簡化了故障排查過程。

• 可配置的濾波功能： 內置的可配置輸入濾波功能可以有效消除因機械觸點抖動產生的虛假信號，確保控制系統接收到的是穩定、真實的狀態信息，提高了系統的抗干擾能力和可靠性。

應用案例

WESTINGHOUSE 5X00241G01 主要應用于基于 WDPF 控制系統的各類工業現場：

• 火力發電廠： 在鍋爐和汽輪機控制系統中，5X00241G01 用于采集大量的現場狀態信號，如泵的啟停狀態、閥門的開閉位置、風機的運行狀態和各種設備的故障報警信號，為運行人員提供全面的設備狀態監視。

• 石油化工廠： 在催化裂化、常減壓蒸餾等裝置中，WESTINGHOUSE 5X00241G01 采集來自現場的壓力開關、液位開關、流量開關的報警信號，當工藝參數越限時及時向 DCS 系統報警，提醒操作員采取相應措施。

• 水處理設施： 在大型市政或工業污水處理廠，該模塊用于采集水泵的自動/手動狀態、斷路器的分合狀態以及各種電氣設備的故障信號，實現對整個水處理過程的集中監控。

• 鋼鐵冶煉： 在高爐、轉爐和軋鋼生產線上，5X00241G01 用于采集限位開關、接近開關和操作按鈕的狀態信號，實現設備間的邏輯聯鎖和順序控制。

與競品的對比分析

在過程控制 I/O 模塊領域，WESTINGHOUSE 5X00241G01 與其他 DCS 廠商的同代產品相比，具有獨特的歷史地位和技術特點：

• 對比 Bailey（例如 INFI 90 的數字量輸入模塊）： Bailey 的模塊同樣以堅固著稱。WESTINGHOUSE 5X00241G01 的優勢在于它與 WDPF 系統獨特的通信協議和控制架構的深度集成，對于維護原有 WDPF 系統的用戶而言，它是唯一無需更改系統配置和軟件的“即插即用”選擇。

• 對比 Honeywell（例如 TDC 3000 的數字輸入卡）： Honeywell 的 TDC 3000 系統在全球擁有龐大用戶群。WESTINGHOUSE 5X00241G01 在北美電力市場的占有率曾非常高，因此對于該地區的許多電廠來說，它是備件庫存中的標準件，技術支持和獲取渠道相對明確。

• 對比現代的通用數字量輸入模塊（如使用 Profibus/Modbus 協議的遠程 I/O）： 現代 I/O 模塊功能更豐富，支持多種通信協議。5X00241G01 的優勢在于其簡單性和與原有 WDPF 系統的無縫兼容性。對于希望延長現有系統壽命的存量用戶而言，它是風險最低、最可靠的選擇。

選型建議與注意事項

• 精確型號匹配： 5X00241G01 可能有不同的硬件版本或子型號。在采購備件時，務必從現有模塊的標簽或系統圖紙中獲取完整的型號信息，并與經銷商確認其兼容性，確保新的 WESTINGHOUSE 5X00241G01 能夠直接替換舊模塊。

• 輸入電壓確認： 不同版本的 5X00241G01 可能設計用于不同的輸入電壓等級（如 24V DC、48V DC 或 110V DC）。更換前必須核對現場信號電壓與模塊的額定輸入電壓是否一致。

• 信號類型匹配： 確認現場提供的是干接點信號還是濕接點信號，并根據需要配置 WESTINGHOUSE 5X00241G01 的跳線或設置。對于濕接點信號，還需確認電源極性。

• 濾波時間設置： 根據現場信號的特性，合理配置輸入濾波時間。對于存在觸點抖動的機械開關，適當增加濾波時間可以消除虛假信號；對于需要快速響應的信號，濾波時間應盡可能短。

• 系統組態匹配： 更換 5X00241G01 后，通常需要在工程師站上對控制器的 I/O 數據庫進行核對，確保模塊的物理位置和通道映射與實際組態一致。
