產品描述

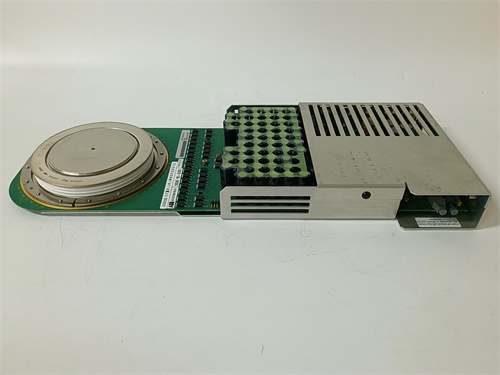

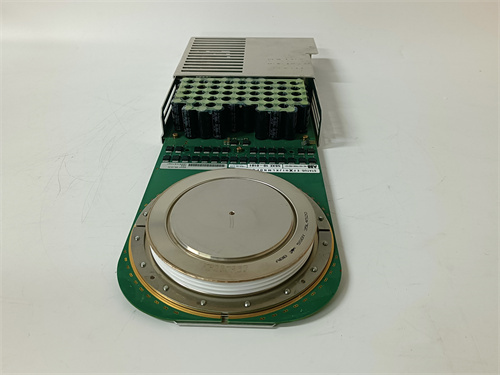

[ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101] 是一款來自ABB公司的高性能大功率IGCT（集成門極換流晶閘管）半導體器件，屬于ABB工業驅動和電力系統產品線的重要組成部分。該產品擁有多個編號標識，包括5SHY35L4520（IGCT器件核心型號）、5SXE10-0181（門極驅動板型號）以及AC10272001R0101（ABB標準化備件訂貨號），共同標識這一專為中高壓變頻器、大功率電源和特種電力電子應用設計的高端功率組件。[ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101] 采用ABB先進的IGCT技術，將大功率半導體開關器件與優化的門極驅動電路相結合，具有低導通損耗、高開關頻率和卓越的可靠性的特點。該器件通常應用于ABB ACS1000、ACS6000等系列中高壓變頻器中，作為逆變器和整流橋的核心功率開關，實現對電機速度的精確控制和電能的雙向流動管理。[ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101] 以其卓越的功率處理能力、可靠的長期運行性能和在全球工業領域廣泛的應用驗證，成為礦山、冶金、電力、船舶推進等大功率傳動應用的首選功率器件。

產品參數

• 產品類型：IGCT功率半導體器件（集成門極換流晶閘管）。

• 核心型號：5SHY35L4520，標識特定的電壓、電流等級和開關特性。

• 門極驅動板：5SXE10-0181，專門設計的門極驅動電路，確保器件可靠開關。

• 訂貨號：AC10272001R0101，確保全球統一的產品識別和可追溯性。

• 電壓等級：典型耐壓4500V或更高，適用于中高壓變頻器應用。

• 電流等級：額定電流高達數百安培至數千安培，取決于具體型號。

• 開關頻率：支持中高開關頻率，優化輸出波形質量。

• 導通壓降：低導通壓降，減小導通損耗，提高系統效率。

• 門極驅動：集成優化的門極驅動電路，提供可靠的開關控制。

• 散熱方式：采用平板壓接式封裝，適合雙面冷卻，散熱效率高。

• 保護功能：內置過流、過壓保護功能，與驅動電路協同工作。

• 工作溫度：工業級溫度范圍，適應惡劣運行環境。

• 應用領域：中高壓變頻器、大功率電源、風電變流器、船舶推進系統等。

優勢與特點

• 先進的IGCT技術：[ABB 5SHY35L4520] 采用ABB自主研發的IGCT技術，結合了晶閘管低導通損耗和IGBT易于關斷的優點。與傳統的GTO（門極關斷晶閘管）相比，IGCT具有更簡單的門極驅動、更快的開關速度和更低的開關損耗；與IGBT相比，IGCT在高壓大電流應用中具有更低的導通損耗和更高的可靠性。這種先進技術使得5SHY35L4520成為中高壓大功率變頻器的理想選擇。型號中的5SHY35L4520標識了其特定的電壓、電流等級和開關特性。

• 優化的門極驅動集成：[ABB 5SHY35L4520] 配備了專門的5SXE10-0181門極驅動板，該驅動板經過精心設計，確保IGCT器件在各種工況下都能可靠導通和關斷。門極驅動電路與IGCT芯片的優化配合，實現了最小的開關損耗和最優的開關特性，同時提供了完善的過流、過壓保護功能。這種集成化設計大大簡化了變頻器功率單元的制造和維護。5SXE10-0181作為專用驅動板，保證了5SHY35L4520的最佳性能發揮。

• 卓越的功率處理能力：[ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101] 能夠處理高達數千安培的電流和數千伏的電壓，單只器件即可滿足大功率變頻器的需求。采用平板壓接式封裝，允許雙面冷卻，大大提高了散熱效率，使得功率密度得以提升。這種卓越的功率處理能力使得ABB中高壓變頻器能夠驅動數兆瓦的大型電機，滿足礦山、冶金等高功率密度應用的需求。AC10272001R0101作為備件訂貨號，確保了產品的全球可追溯性。

• 高可靠性與長壽命：IGCT技術本身具有很高的可靠性，[ABB 5SHY35L4520] 的設計和制造過程遵循ABB嚴格的質量控制標準，經過充分的可靠性測試和老化篩選。其平板壓接式封裝不僅散熱效果好，而且抗溫度循環能力強，大大延長了器件的使用壽命。在礦山、船舶等苛刻應用中，5SHY35L4520的長期可靠性得到了充分驗證。5SXE10-0181門極驅動板的設計同樣注重可靠性，確保整個功率組件的穩定運行。

• 與ABB變頻器的完美匹配：作為ABB原廠功率器件，[ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101] 與ABB ACS1000、ACS6000等系列中高壓變頻器具有最佳的兼容性和匹配度。其電氣特性和機械尺寸完全適配ABB功率單元的設計，確保變頻器在各種工況下都能發揮最佳性能。對于使用ABB變頻器的用戶，采用原廠5SHY35L4520進行維護和升級是最可靠的選擇，無需擔心兼容性問題。AC10272001R0101作為標準備件編號，便于全球采購和庫存管理。

應用領域與案例

• 礦山行業：在大型礦山的提升機、輸送機和磨機驅動系統中，采用ABB ACS6000中高壓變頻器，其核心功率器件正是[ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101]。這些設備需要頻繁啟停、四象限運行，對變頻器的可靠性和動態響應要求極高。5SHY35L4520的卓越性能確保了礦山提升系統安全可靠運行，提高了礦山生產效率。AC10272001R0101作為備件，保障了礦山設備的長期可維護性。

• 冶金行業：在鋼鐵生產線的軋機主傳動系統中，[ABB 5SHY35L4520] 應用于ACS6000變頻器，驅動數千千瓦的大功率電機，實現軋輥的精確速度控制和張力控制。其快速響應特性確保了軋制過程的穩定性和產品厚度精度。5SXE10-0181門極驅動板的可靠工作保證了變頻器在惡劣的冶金環境中連續運行。5SHY35L4520的穩定性直接關系到軋鋼生產線的產量和產品質量。

• 船舶推進：在電力推進船舶中，ABB的Azipod吊艙式推進系統采用ACS6000變頻器驅動推進電機，[ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101] 作為核心功率器件，實現推進電機的精確調速和高效運行。其高可靠性和長壽命適應了船舶推進系統對可靠性的極高要求，保證了船舶在各種海況下的安全航行。AC10272001R0101作為標準備件，便于船東在全球港口采購和維護。

• 電力與能源：在大型抽水蓄能電站中，ABB變頻器用于可逆式水泵水輪機的啟動和調速，[ABB 5SHY35L4520] 作為功率單元核心器件，實現能量的雙向流動控制。其卓越的功率處理能力確保了抽水蓄能機組在發電和抽水兩種工況下的高效運行。5SXE10-0181的精確控制保證了變頻器在各種工況下的穩定運行。

• 軌道交通：在鐵路電力機車和動車組的主牽引系統中，ABB牽引變流器采用[ABB 5SHY35L4520] 作為功率開關器件，實現牽引電機的精確控制。其高功率密度和可靠性適應了軌道交通對設備緊湊性和可靠性的嚴格要求，保證了列車安全、平穩、高效運行。

競品對比

與同類大功率半導體開關器件（如Infineon的IGBT模塊、Mitsubishi的HVIGBT、Dynex的IGBT、Westcode的IGCT）相比：

• 優勢：[ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101] 作為ABB原廠IGCT器件，在ABB中高壓變頻器中經過大量實際應用的驗證，與ABB驅動系統的配合最為優化。IGCT技術本身在高壓大電流應用中具有導通損耗低、可靠性高的優勢，優于同等電壓電流等級的IGBT模塊。其平板壓接式封裝允許雙面冷卻，功率密度高，抗溫度循環能力強，壽命更長。與Westcode的IGCT相比，ABB的IGCT在門極驅動集成度和系統優化方面更具優勢。5SXE10-0181專用驅動板的優化設計，使得5SHY35L4520的性能得以充分發揮。

• 劣勢：作為高端功率器件，[ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101] 的價格較高，反映了其先進技術和可靠性能的附加價值。與IGBT模塊相比，IGCT的驅動電路更復雜，對驅動板的要求更高，更換時需要同時考慮器件和驅動板的匹配。在開關頻率要求特別高的應用中，IGBT可能更具優勢。與Infineon、Mitsubishi等廠商的IGBT相比，IGCT的市場普及度較低，熟悉該技術的工程師相對較少。5SHY35L4520作為專用器件，主要用于ABB變頻器，在其他品牌設備上的應用有限。

選型建議與注意事項

• 應用需求匹配：根據具體應用對電壓、電流、開關頻率的要求，選擇合適等級的[ABB 5SHY35L4520] 器件。5SHY35L4520的具體電壓、電流等級需與應用需求精確匹配，過大造成浪費，過小可能導致器件損壞。同時確認門極驅動板5SXE10-0181是否與器件版本匹配。

• 變頻器型號確認：選型前必須確認您所使用的ABB變頻器的具體型號和系列（ACS1000、ACS6000等），確保5SHY35L4520和5SXE10-0181與變頻器功率單元的設計完全兼容。不同功率等級和電壓等級的變頻器可能使用不同規格的IGCT器件。查閱ABB的技術文檔或咨詢專業供應商是必要步驟。

• 備件編號核對：采購時務必核對完整的備件編號[ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101]，包括所有型號標識。細微的字母或數字差異可能意味著不同的電壓等級、電流等級或設計版本，錯誤的型號可能無法正常工作甚至損壞變頻器。同時記錄器件上的其他標識和序列號，便于日后追溯。

• 驅動板與器件的匹配：5SHY35L4520與5SXE10-0181門極驅動板是經過優化匹配的整體，更換時必須同時考慮兩者的兼容性。不同版本的器件可能需要特定版本的驅動板，確保兩者完美匹配，才能保證IGCT的可靠開關和變頻器的穩定運行。

• 散熱系統檢查：在更換5SHY35L4520時，務必檢查散熱系統的狀態，包括散熱器表面平整度、導熱硅脂的涂抹情況、冷卻風扇或水冷系統的工作狀態。良好的散熱是保證IGCT長期可靠運行的關鍵。散熱不良將導致器件過熱損壞，縮短使用壽命。

• 安裝工藝規范：IGCT的平板壓接式安裝需要特定的壓力和精度，必須按照ABB的安裝規范進行操作，使用專用工具，確保壓接力均勻、壓力值正確。安裝不當可能導致接觸電阻過大、局部過熱或機械應力損壞。

• 環境條件評估：確保變頻器安裝位置的環境條件（溫度、濕度、粉塵、腐蝕性氣體、振動）在5SHY35L4520的允許范圍內。對于惡劣環境，應采取相應的防護措施，如加強柜體密封、增加空調或熱交換器、定期清潔等，延長器件使用壽命。

• 靜電防護措施：[ABB 5SHY35L4520] 和5SXE10-0181驅動板包含精密電子元件，對靜電放電敏感。在安裝、拆卸、運輸或存放過程中，務必采取嚴格的靜電防護措施，如佩戴防靜電手環、使用防靜電工作臺和包裝袋等，避免靜電損壞器件。

• 備件庫存策略：鑒于[ABB 5SHY35L4520 5SXE10-0181 AC10272001R0101] 在ABB中高壓變頻器中的核心作用，建議用戶建立關鍵備件庫存。對于連續生產的關鍵設備，現貨儲備是確保故障時快速恢復、最大限度減少生產損失的最有效手段。同時記錄器件的序列號和批次信息，便于日后質量追溯。
