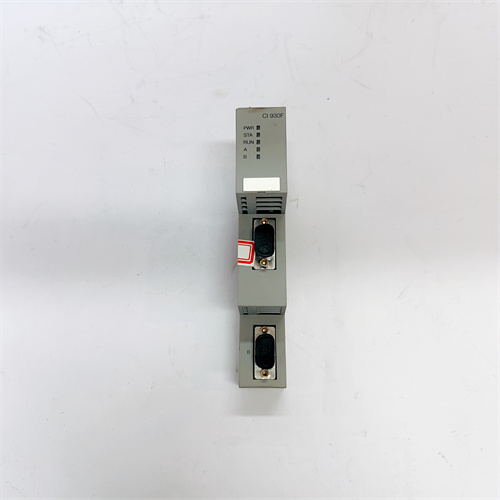

ABB CI930F 3BDH001010R0005 產品概述

ABB CI930F 3BDH001010R0005 是一款高性能的現場總線通信接口模塊，屬于 ABB 的 AC 800F 系列控制器的重要組成部分。該模塊專門設計用于將 AC 800F 控制器連接到各種工業現場總線網絡，實現控制器與遠程 I/O 站、智能現場設備、驅動器和人機界面之間的數據交換。ABB CI930F 3BDH001010R0005 作為 AC 800F 系統的通信網關，支持多種主流的現場總線協議，使 ABB 的控制器能夠無縫集成來自不同制造商的設備，為用戶提供了極大的系統設計靈活性。在過程工業、制造業和基礎設施領域，ABB CI930F 3BDH001010R0005 以其高可靠性、廣泛的協議支持和與 ABB 控制系統的完美集成，成為構建開放、靈活自動化系統的理想選擇。

產品參數與規格

ABB CI930F 3BDH001010R0005 的技術規格體現了其在現場總線通信領域的專業定位：

• 制造商： ABB

• 型號： CI930F, 3BDH001010R0005

• 產品類型： 現場總線通信接口模塊

• 系列： AC 800F 控制器

• 主要功能： 將 AC 800F 控制器連接到 Profibus DP 現場總線網絡

• 通信協議： 主 Profibus DP-V1 協議，也可作為從站運行

• 傳輸速率： 支持 Profibus DP 的全部波特率，最高 12 Mbps

• 節點地址： 通過軟件或硬件開關可設置總線地址

• 通信接口： 標準 9 針 D-sub 連接器，用于 Profibus 網絡接入

• 背板通信： 通過 AC 800F 背板與處理器進行高速數據交換

• 診斷功能： 內置全面的自診斷功能，LED 指示燈顯示模塊狀態、網絡活動和通信錯誤

• 安裝方式： 插入 AC 800F 控制機架的專用槽位

• 電源： 通過機架背板從系統電源模塊獲取直流電源

• 配置軟件： 使用 ABB 的 Control Builder F 軟件進行配置

優勢與核心特點

ABB CI930F 3BDH001010R0005 在 AC 800F 控制系統中具有以下顯著優勢：

• 無縫 Profibus DP 集成： CI930F 的核心功能是將 AC 800F 控制器無縫集成到 Profibus DP 現場總線網絡中。作為 Profibus DP 主站，它可以連接大量的遠程 I/O 站、變頻器、智能儀表和執行機構，實現分布式控制架構。ABB CI930F 3BDH001010R0005 使得 ABB 的控制器能夠充分利用 Profibus 技術在工業自動化領域的廣泛應用。

• 高速可靠的數據交換： CI930F 支持 Profibus DP 的全部波特率，最高可達 12 Mbps，確保與現場設備之間數據的高速、確定性傳輸。這對于需要快速響應的控制應用，如高速生產線和運動控制系統，至關重要。ABB CI930F 3BDH001010R0005 的高速通信能力保證了控制指令的實時下達和狀態信息的及時反饋。

• 與 AC 800F 系統無縫集成： 作為 ABB 原廠設計的專用通信模塊，CI930F 在電氣特性、通信協議和軟件配置上與 AC 800F 控制器完美匹配。通過 ABB 的 Control Builder F 工程工具，可以輕松配置 ABB CI930F 3BDH001010R0005 的通信參數和過程數據映射，無需復雜的第三方軟件。

• 全面的診斷功能： CI930F 內置強大的診斷功能，能夠?qū)崟r(shí)監測 Profibus 網絡的通信狀態、檢測從站故障和通信錯誤。前面板的 LED 指示燈提供了直觀的狀態信息，幫助現場維護人員快速識別通信問題。這些診斷信息還可以通過控制器上傳至人機界面，便于遠程監控和故障排查。

• 靈活的主從站模式： ABB CI930F 3BDH001010R0005 既可以作為 Profibus DP 主站，也可以配置為從站運行。這種靈活性使其不僅適用于 AC 800F 作為主控制器的場合，也可以用于將 AC 800F 集成到其他主站系統中，作為智能從站設備。

應用案例

ABB CI930F 3BDH001010R0005 廣泛應用于各類采用 Profibus 現場總線的工業自動化系統：

• 汽車制造生產線： 在汽車焊裝和總裝車間，CI930F 作為 AC 800F 控制器的 Profibus 主站，連接大量的遠程 I/O 站、變頻器、機器人控制器和智能傳感器，實現整線的協調控制和數據采集。ABB CI930F 3BDH001010R0005 的高速通信能力確保了生產節拍的穩定。

• 水處理廠： 在污水處理和供水系統中，CI930F 用于連接分布在廠區各處的遠程 I/O 站和智能儀表，實現泵站、閥門和加藥系統的集中監控和自動化控制。

• 物料搬運系統： 在自動化倉庫和機場行李分揀系統中，ABB CI930F 3BDH001010R0005 通過 Profibus 網絡連接輸送機控制器、分揀裝置和條碼掃描器，實現物料的高效、準確流動。

• 食品飲料加工： 在食品和飲料生產線上，CI930F 用于連接變頻器控制傳送帶速度，連接遠程 I/O 采集傳感器信號，并與上位系統交換生產數據。

與競品的對比分析

在 Profibus 通信接口模塊市場中，ABB CI930F 3BDH001010R0005 與其他品牌的產品形成競爭關系：

• 對比 Siemens（例如 CP 342-5 或 CP 443-5 通信模塊）： 西門子的 Profibus 通信模塊在其 S7-300/400 系統中廣泛應用。ABB CI930F 3BDH001010R0005 的優勢在于它與 ABB AC 800F 控制器的原生集成，對于擁有 ABB 控制系統的用戶而言，它是確保系統兼容性和性能的最直接選擇。

• 對比 Phoenix Contact（例如 INTERBUS 或 Profibus 網關）： 菲尼克斯電氣提供多種 Profibus 網關產品。ABB CI930F 3BDH001010R0005 作為背板兼容模塊，直接插入 AC 800F 機架，無需外部電源和 DIN 導軌安裝，提供了更緊湊、更可靠的集成方案。

• 對比 HMS（例如 Anybus Profibus 網關）： HMS 的 Anybus 網關可用于將各種設備連接到 Profibus 網絡。ABB CI930F 3BDH001010R0005 的優勢在于其與 AC 800F 控制器的深度集成，通過 Control Builder F 的統一工程環境進行配置，簡化了系統集成和診斷工作。

選型建議與注意事項

• 系統兼容性確認： ABB CI930F 3BDH001010R0005 可能有多種固件版本。在采購前，務必從現有系統圖紙或 ABB 的技術文檔中獲取完整的型號信息，并與 ABB 或其授權經銷商確認其與您系統的兼容性。

• Profibus 網絡規劃： 合理規劃 Profibus 網絡拓?fù)?，?jì)算網絡總長度和從站數量，確保在所選波特率下通信可靠。正確設置終端電阻，避免信號反射。

• GSD 文件準備： 在配置 CI930F 作為主站時，需要所有從站設備的 GSD 文件。確保從各設備供應商處獲取最新的 GSD 文件，并在 Control Builder F 中正確導入。

• 數據映射規劃： 在系統設計階段，合理規劃 ABB CI930F 3BDH001010R0005 與從站設備之間的數據映射關系。清晰的數據庫結構可以大大簡化編程和維護工作。

• 固件更新： 收到 CI930F 后，建議檢查其固件版本是否為最新，并根據需要進行更新，以獲得最佳的兼容性和性能。
