產品描述

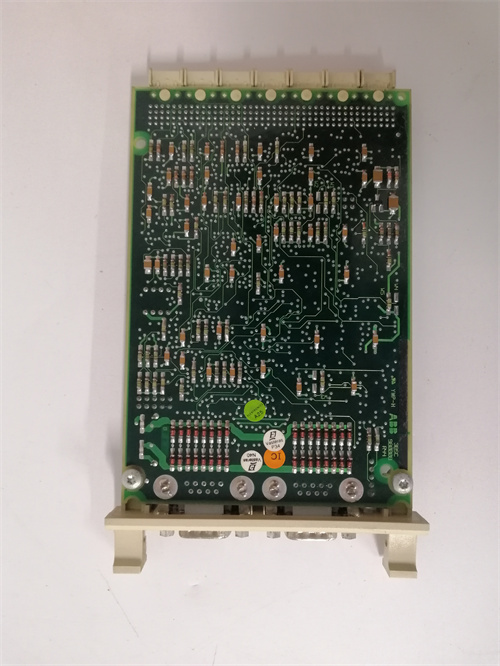

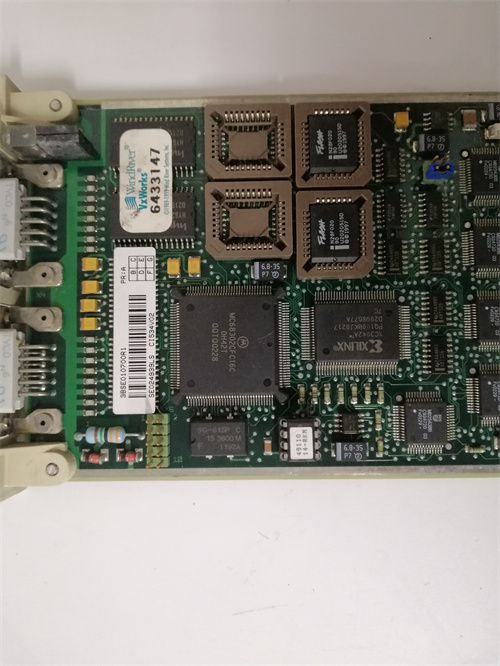

ABB CI543 是ABB Ability? System 800xA分布式控制系統（DCS）中一款核心的現場總線通信接口模塊，屬于AC 800M控制器的通信接口產品家族。具體而言，ABB CI543 是一款專為PROFIBUS-DP協議設計的Profibus DP-V1主站通信接口模塊，用于實現AC 800M系列控制器與PROFIBUS-DP現場總線網絡之間的無縫連接。PROFIBUS-DP是全球應用最廣泛的現場總線之一，廣泛應用于過程工業和制造業自動化中，用于連接分布式I/O站、變頻器、智能儀表和執行機構。ABB CI543 作為控制器與這一工業標準總線網絡的橋梁，負責處理復雜的Profibus協議轉換、數據交換和網絡管理任務，確?？刂茖优c現場層之間的數據流高效、穩定、可靠。其緊湊的模塊化設計使其能夠直接安裝在AC 800M控制器的基板上，無需額外的機架或電源，極大地簡化了系統架構，是ABB系統集成第三方Profibus設備的理想解決方案。

產品參數

• 品牌：ABB

• 型號：[ABB CI543]（請?jiān)诖颂幉迦肽漠a(chǎn)品鏈接）

• 產品系列：AC 800M 通信接口模塊

• 類型：Profibus DP-V1 主站通信模塊

• 支持的協議：PROFIBUS-DP (DP-V1主站)

• 兼容控制器：AC 800M 系列控制器（如PM851/PM856/PM860/PM861/PM864等）

• 接口：1個 Profibus-DP 接口 (9針 D-Sub 連接器)

• 傳輸速率：9.6 kbit/s 至 12 Mbit/s，自動檢測或可配置

• 總線拓?fù)?/span>：總線型，支持中繼器

• 最大站點數：每個Profibus網段最多可連接 32 個從站設備（使用中繼器可擴展至125個）

• 傳輸距離：最長 1200 米（取決于傳輸速率和電纜類型）

• 供電：由AC 800M控制器基板直接供電，無需外部電源

• 功耗：典型值 < 2.5W

• 狀態指示：前面板帶有LED狀態指示燈（運行、錯誤、總線狀態）

• 防護等級：IP20 (適用于控制柜內安裝)

• 工作溫度：0°C 至 +55°C

• 認證：CE, UL, CSA, GOST-R, PROFIBUS國際認證等

優勢特點

1. 無縫集成第三方設備：[ABB CI543] 最大的價值在于它為ABB 800xA系統打開了通向PROFIBUS-DP世界的大門。通過該模塊，AC 800M控制器可以輕松連接和支持市場上數以千計符合PROFIBUS-DP標準的第三方設備，如西門子、丹佛斯、SEW等品牌的變頻器，以及各種分布式I/O站、智能儀表和執行機構，極大地?cái)U(kuò)展了ABB系統的設備選擇范圍。

2. 高速可靠的數據交換：支持高達12 Mbit/s的Profibus傳輸速率，ABB CI543 能夠?qū)崿F(xiàn)控制器與現場設備之間的高速數據交換，滿足對實時性要求嚴苛的應用場景（如高速包裝線、傳動同步控制）。同時，Profibus總線技術以其成熟的協議和可靠的物理層，確保了在工業電磁干擾環境下數據傳輸?shù)臏?zhǔn)確性。

3. DP-V1擴展診斷功能：ABB CI543 支持Profibus DP-V1擴展功能，除了常規的周期性數據交換（DP-V0）外，還可以進行非周期性的參數讀寫和報警處理。這意味著控制器不僅可以實時讀寫過程數據，還可以訪問智能設備的參數、診斷信息和報警記錄，實現對現場設備的遠程配置和狀態監測，為預測性維護提供了基礎。

4. 簡便的配置與集成：通過ABB的Control Builder編程工具，工程師可以方便地對 [ABB CI543] 進行配置。ABB提供了GSD文件導入功能，用戶只需將第三方設備的GSD文件導入項目中，即可在圖形化界面中完成從站設備的參數設置和通信數據映射，無需復雜的底層編程。模塊與AC 800M控制器的無縫物理和軟件集成，大大簡化了工程組態工作。

5. 高可靠性設計：秉承ABB工業級產品的一貫高品質，ABB CI543 采用嚴格篩選的工業級元器件和先進的制造工藝。其電路板經過三防漆涂層處理，能夠有效抵抗工業環境中常見的粉塵、濕氣和化學腐蝕。模塊與背板之間采用可靠的電連接，確保在振動環境下的穩定運行。

應用領域與應用案例

• 應用領域：

  • 制造業自動化：汽車生產線、包裝機械、物料搬運系統的變頻器控制和分布式I/O采集。

  • 過程工業：化工廠、制藥廠通過Profibus連接的智能儀表、稱重系統和執行機構。

  • 電力行業：電廠輔控系統（水處理、輸煤）中連接Profibus遠程I/O和智能設備。

  • 水處理：污水處理廠中連接Profibus儀表和變頻驅動設備。

  • 食品飲料：生產線上的變頻器控制、現場總線I/O采集。

• 應用案例：

  • 案例一：汽車總裝線輸送系統改造
    在某汽車制造廠的總裝線輸送系統改造中，需要將原有的老式控制系統升級為ABB 800xA DCS，但現場數十臺SEW變頻器均采用Profibus-DP通信。工程師選用了 [ABB CI543] 模塊作為AC 800M控制器的主站，通過Profibus總線連接所有變頻器。ABB CI543 高速可靠的通信能力，實現了控制器對每臺變頻器的轉速給定、啟動停止控制和狀態監測，確保了輸送系統的同步平穩運行，改造周期比預期縮短了30%。

  • 案例二：制藥廠純化水系統智能儀表集成
    某制藥廠新建的純化水制備系統采用了ABB 800xA控制系統。系統中的多臺智能儀表（如流量計、電導率儀、TOC分析儀）均支持Profibus-DP通信。通過ABB CI543模塊，這些儀表直接接入控制系統，實現了過程參數的精確讀取和儀表狀態的自診斷。不僅節省了大量模擬量I/O模塊和電纜，還使得維護人員可以在中央控制室遠程監控儀表的健康狀況，提前預警潛在故障，確保了純化水系統的穩定合規運行。

競品對比

與市場上同等級的高端DCS Profibus通信模塊（如Siemens S7-400的CP 443-5 Profibus模塊、Emerson DeltaV的Profibus接口模塊、Honeywell的Profibus通信卡件）相比：

• 優勢：[ABB CI543] 作為ABB 800xA系統的原生Profibus主站模塊，與AC 800M控制器的集成度最高，通過Control Builder的配置體驗最為順暢。對于ABB系統用戶而言，這是實現Profibus通信最直接、最可靠的解決方案。其支持DP-V1擴展功能，使其在智能設備管理和診斷方面表現出色。

• 劣勢：該模塊主要服務于ABB生態系統，對于希望將ABB系統與大量非ABB Profibus設備集成的用戶是理想選擇，但如果系統本身不是ABB平臺，則無法使用。相對于一些專用的Profibus主站模塊，其通信接口較為單一（僅一個Profibus端口），對于需要冗余總線或大量從站的應用，可能需要多個模塊或額外的Profibus鏈路模塊。

選型建議與注意事項

• 選型建議：

  1. 確認控制器兼容性：在訂購 [ABB CI543] 前，務必確認您的AC 800M控制器型號、固件版本和Control Builder軟件版本是否支持該通信模塊。同時檢查控制器基板上是否有空閑的通信模塊插槽。

  2. 統計從站設備：列出所有需要連接至Profibus網絡的現場設備，包括設備類型、數量、所需通信數據量（輸入/輸出字節數）以及各自的GSD文件。這有助于評估總線負載和規劃網絡地址。

  3. 計算總線負載和距離：根據從站數量和通信數據量估算Profibus總線的負載率。同時測量控制柜到最遠從站設備的距離，確保不超過所選傳輸速率下的最大傳輸距離。必要時需規劃中繼器的使用。

  4. 規劃網絡拓?fù)?/span>：合理規劃Profibus總線的布線路徑，遵循總線型拓?fù)湓瓌t。確定總線終端電阻的位置。

• 注意事項：

  • 安裝、接線、配置和維護工作必須由經過ABB培訓的、具備DCS和Profibus總線知識的合格自動化工程師執行，嚴格遵守安全規范和操作規程。

  • ABB CI543 是靜電敏感設備，操作前應采取適當?shù)姆漓o電措施。

  • 進行任何模塊插拔操作前，務必切斷相關控制器的電源。

  • Profibus總線必須在兩端安裝終端電阻，以防止信號反射。終端電阻的設置方式請參考ABB官方手冊和Profibus標準規范。

  • 布線時應使用符合Profibus標準的專用屏蔽雙絞線電纜（類型A），并將Profibus總線電纜與動力電纜、變頻器輸出電纜等強干擾源保持安全距離（建議至少20厘米）。電纜屏蔽層應正確接地。

  • 在Control Builder中配置ABB CI543時，必須為每個從站設備導入正確的GSD文件，并仔細配置通信數據映射和參數。錯誤的配置可能導致通信故障或設備不響應。

  • 為確保產品品質和享受原廠技術支持與售后服務，請務必通過ABB官方授權的渠道商或信譽良好的合作伙伴采購正品ABB CI543。
