產品描述

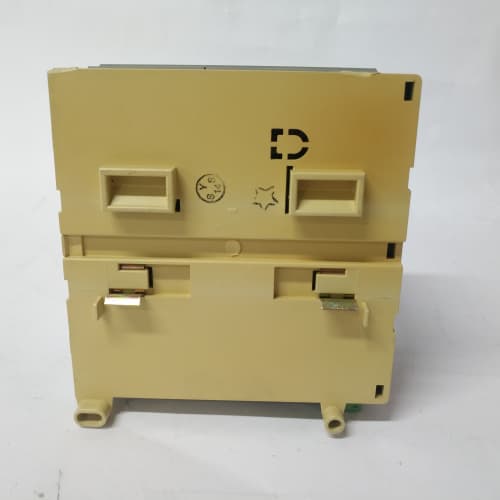

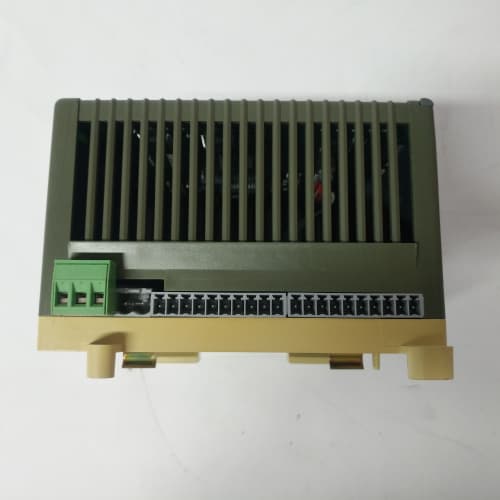

ABB 07DC92 是一款在ABB直流調速裝置產品線中至關重要的勵磁控制模塊。它主要應用于ABB DCS500或DCS400系列直流調速器，專門負責為直流電機的勵磁繞組提供精確可控的勵磁電流。作為直流電機控制系統中的核心組件之一，ABB 07DC92 模塊通過精準控制勵磁電流，實現對電機磁通量的調節，進而完成對直流電機轉速和轉矩的高性能控制。其緊湊的模塊化設計和與ABB調速器的無縫集成能力，使其成為各種需要高精度速度控制或恒張力控制的工業應用場景中的理想選擇。

產品參數

• 產品型號： ABB 07DC92

• 產品類型： 直流調速裝置勵磁控制模塊

• 適用系統： ABB DCS500/DCS400系列直流調速器

• 勵磁方式： 支持單相半控或全控橋式整流，為電機勵磁繞組供電

• 勵磁電流范圍： 取決于具體版本和配套的功率單元，通常覆蓋從幾安培到幾十安培的范圍

• 控制精度： 高精度的電流控制，確保勵磁電流穩定，實現精確的弱磁調速

• 保護功能： 內置過流、過壓及缺相保護功能，確保模塊及電機在異常工況下的安全

• 通訊接口： 通過背板總線與DCS主控單元進行高速數據交換，接收控制指令并反饋狀態信息

• 安裝方式： 直接插接在DCS500/DCS400調速器的指定插槽內，與主控板和電源板協同工作

優勢與特點

1. 高精度勵磁控制：ABB 07DC92 采用先進的電流控制算法，能夠?qū)χ绷麟姍C(jī)的勵磁電流進行精確、快速的調節。這對于需要寬范圍調速或恒轉矩/恒功率控制的場合至關重要，例如在弱磁調速區，ABB 07DC92 能夠平滑地降低勵磁電流，使電機運行在額定轉速以上，同時保證控制的穩定性。

2. 系統集成度高：作為ABB原廠設計的專用模塊，ABB 07DC92 與DCS500/DCS400系列調速器實現了完美的電氣和機械集成。模塊即插即用，無需復雜的額外接線，通過調速器的背板總線即可與主控單元無縫通信，大大簡化了系統設計和安裝調試的復雜度。

3. 卓越的可靠性：ABB 07DC92 在設計之初就充分考慮了工業現場的嚴苛要求，采用工業級元器件，具備完善的自我保護功能。其堅固耐用的特性確保了在長期連續運行、電網波動等復雜環境下，仍能保持高度可靠的性能，有效降低設備停機風險和維護成本。

4. 優化電機性能：通過 ABB 07DC92 的精準控制，可以最大化直流電機的運行效率。它不僅能精確控制電機的基本運行，還能實現快速的勵磁建立和消退，從而改善電機的動態響應特性，使電機啟動更平穩，制動更迅速，整體運行性能得到顯著提升。

應用領域與應用案例

• 應用領域：

  • 金屬加工：在軋鋼機、拉絲機等設備中，用于精確控制軋輥的轉速和張力。

  • 造紙工業：在造紙機的各個分部傳動中，確保紙幅的恒定張力，提高紙張質量。

  • 電纜行業：用于擠出機、絞線機等設備，實現精確的速度同步和張力控制。

  • 起重機械：在橋式起重機、門式起重機的提升機構中，提供平穩的起升和下降控制。

• 應用案例：
  在某大型銅管拉拔生產線上，原有的直流調速系統因勵磁控制模塊老化，導致電機在高速拉拔過程中速度波動大，產品壁厚不均，廢品率上升。工程師在技改中，將舊的勵磁模塊替換為全新的 ABB 07DC92 模塊，并與現有的DCS500調速器配合使用。更換后，電機的勵磁電流控制精度和響應速度得到顯著提升，拉拔速度波動問題徹底解決。產品尺寸精度恢復到設計要求，不僅大幅降低了廢品率，還提升了約10%的生產效率，充分體現了 ABB 07DC92 在關鍵控制環節中的重要作用。

與競品的對比

與市場上第三方替代模塊或更早期的模擬勵磁控制方案相比，ABB 07DC92 具有顯著的優勢：

• 原廠性能保證：第三方兼容模塊可能無法完全復刻 ABB 07DC92 的控制算法和時序，導致動態性能下降或保護功能不完善。而原廠模塊確保了100%的性能匹配和功能兼容性。

• 數字化優勢：相較于老舊的模擬勵磁控制板，ABB 07DC92 是全數字化的控制模塊，控制精度更高、響應更快、漂移更小，并且可以通過軟件靈活配置參數，適應不同的電機型號和工藝要求，這是模擬方案無法比擬的。

• 系統診斷能力：ABB 07DC92 能夠通過調速器的人機界面或上位機軟件提供詳細的運行狀態和故障診斷信息，如勵磁電流反饋、過流報警等，極大地方便了維護人員進行故障排查。而許多競品或老式方案則缺乏這種智能化的診斷功能。

選型建議與注意事項

• 選型建議：

  1. 匹配電機參數：選購 ABB 07DC92 時，最關鍵的是確認其額定勵磁電流和電壓是否與您的直流電機勵磁繞組參數相匹配。必須確保模塊的功率輸出能力大于或等于電機的勵磁需求。

  2. 確認調速器型號：ABB 07DC92 專用于DCS500/DCS400系列，選購前請務必確認您的調速器主機型號，確保模塊與主機兼容。

  3. 考慮備件儲備：對于關鍵生產線上的直流調速系統，建議適當儲備一塊 ABB 07DC92 作為備件，以便在模塊故障時能夠快速更換，最大限度地縮短停機時間。

• 注意事項：

  • 斷電操作：在插拔或更換 ABB 07DC92 模塊前，務必切斷調速器的主電源和控制電源，并等待一段時間讓內部電容放電完畢，以確保操作人員的人身安全，防止觸電或損壞設備。

  • 參數設置：新模塊安裝后，需要根據所帶電機的銘牌參數和工藝要求在調速器中正確設置勵磁相關的參數，如勵磁電流額定值、弱磁啟動點等。

  • 清潔與維護：定期檢查 ABB 07DC92 模塊表面是否有積塵或腐蝕，保持通風良好。在進行絕緣測試時，務必?cái)嚅_(kāi)模塊與電機的連接，以免高壓損壞模塊內的精密電子元件。

  • 查閱官方手冊：在進行具體接線、參數設置或故障診斷前，強烈建議詳細閱讀ABB官方發布的DCS500/DCS400系列調速器硬件手冊，以獲取關于 ABB 07DC92 最準確、最權威的技術指導。
