產品描述

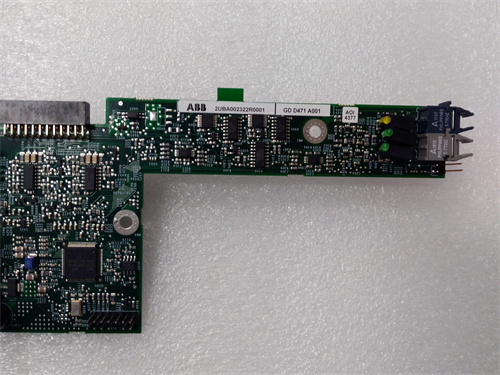

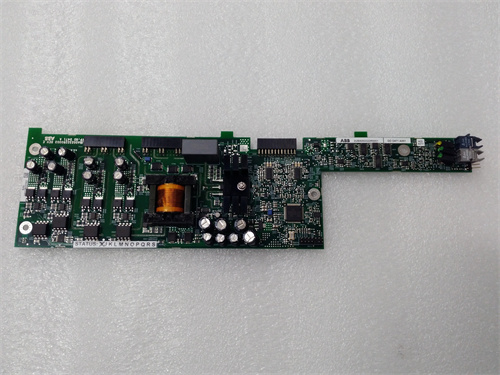

ABB GDD471A001 是一款由 ABB 為其先進的 Unitrol 系列勵磁系統設計和制造的高性能晶閘管觸發板。這款 ABB GDD471A001 板卡是 Unitrol 勵磁柜中連接控制電子與高功率晶閘管橋路的關鍵接口組件。它的核心功能是接收來自主控制器（如 UCD224）的精確觸發指令，并將其轉換為具有足夠功率和正確時序的脈沖信號，用于可靠地觸發大功率晶閘管。這些晶閘管負責控制供給發電機轉子繞組的直流勵磁電流。ABB GDD471A001 的設計確保了在發電機現場強電磁干擾的環境中，觸發信號的精確性、同步性和高抗擾性，是保證勵磁系統穩定、可靠運行的核心環節。
產品參數
品牌： ABB
型號： GDD471A001
類型： 晶閘管觸發板
系列： Unitrol 勵磁系統
觸發脈沖： 高功率、高di/dt 能力
通道數： 適配標準六脈沖橋路
輸入接口： 接收來自控制器的光纖或電信號
輸出接口： 直接連接至晶閘管門極和陰極
隔離： 控制側與功率側之間高壓隔離
診斷： 板載狀態指示燈，用于指示電源和脈沖狀態
電源： 由勵磁系統輔助電源供電
安裝方式： 安裝在 Unitrol 勵磁柜中，靠近功率組件
優勢特點
ABB GDD471A001 最大的優勢在于其卓越的脈沖觸發能力和高可靠性。針對大功率晶閘管對觸發脈沖的嚴格要求，這款 ABB GDD471A001 板卡能夠產生具有陡峭前沿、足夠?qū)挾群透叻逯惦娏鞯膹娪|發脈沖，確保晶閘管能夠快速、可靠地導通，無論其工作在何種電壓和電流水平下。其輸入與輸出之間實現了高壓電氣隔離，有效地將控制電路與危險的高壓功率電路隔離開來，保障了人員和控制器的安全。GDD471A001 的設計充分考慮了發電機現場復雜的電磁環境，采用了先進的抗干擾技術和優化的電路布局，保證了在強電磁干擾下觸發信號的準確性和同步性。板載的狀態指示燈可以直觀地顯示每一路脈沖的工作狀態，極大地方便了現場調試和故障排查。
應用案例
ABB GDD471A001 是 Unitrol 勵磁系統中的標準觸發組件，廣泛應用于各類大型同步發電機。在一臺 600MW 的汽輪發電機勵磁柜中，多塊 ABB GDD471A001 觸發板接收來自主控制器 UCD224 的指令，產生精確同步的觸發脈沖，去控制三相全控整流橋中的六個大功率晶閘管。這些晶閘管將勵磁變壓器的交流電轉換為可調的直流電，供給發電機轉子。當電網電壓發生波動時，控制器迅速調整觸發角，GDD471A001 則確保新的觸發指令被精準執行，在數毫秒內改變勵磁電流，維持發電機端電壓的穩定。在水力發電廠，它也扮演著同樣關鍵的角色，為水輪發電機提供可靠的勵磁控制。
競品對比
與西門子或通用電氣等競爭對手的同類勵磁觸發板相比，ABB GDD471A001 在與 ABB Unitrol 控制器的協同工作上具有無可比擬的優勢。其電氣參數、接口定義和通信協議都與 ABB 的控制器完美匹配，確保了信號傳輸?shù)臏?zhǔn)確性和實時性。在觸發脈沖的功率和陡度上，GDD471A001 針對 ABB 優選的大功率晶閘管進行了優化，能最大限度地發揮功率器件的性能。與一些通用的晶閘管觸發模塊相比，ABB GDD471A001 作為一個完整的、經過驗證的勵磁系統組件，在可靠性、防護等級和與系統其他部分的協同工作上，都具備明顯的優勢。
選型建議與注意事項
在選型 ABB GDD471A001 時，最關鍵的是要確認它與您現有的 Unitrol 系統型號、主控制器版本以及勵磁柜中的功率組件完全兼容。不同版本的觸發板可能針對不同的晶閘管或控制邏輯有細微差異。
注意事項：
光纖連接： 如果該板卡通過光纖與主控制器通信，需仔細檢查和清潔光纖接口，確保光路通暢無阻。
散熱條件： GDD471A001 通常安裝在靠近功率組件的位置，需確保其周圍有良好的通風散熱條件，避免過熱導致元件老化或故障。
防靜電措施： 該板卡包含敏感的電子元件，在操作時必須嚴格遵守防靜電規范，佩戴防靜電手環。
安裝檢查： 確保板卡安裝牢固，所有連接器均已可靠鎖緊，以防止因振動導致接觸不良。
