產品描述

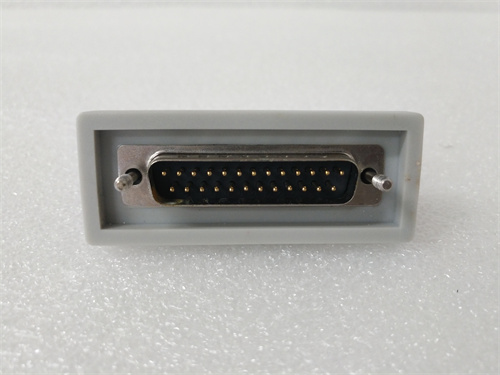

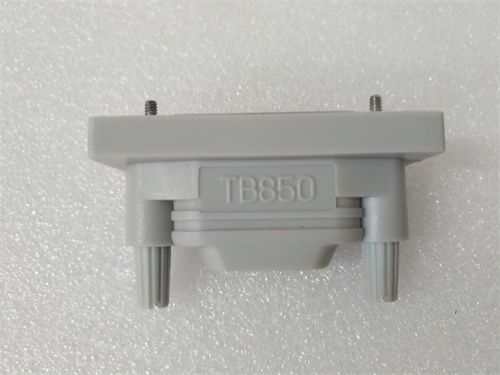

ABB TB850 是一款由 ABB 為其 S800 I/O 系統設計和制造的現場總線終端單元。這款 ABB TB850 模塊的核心作用是作為 S800 I/O 機架的物理基座和電氣連接板，為 I/O 模塊提供電源和通信背板。它安裝在 DIN 導軌上，并承載了用于連接現場設備（如傳感器和執行器）的接線端子。ABB TB850 為 S800 I/O 模塊提供了一個堅固、可靠的機械支撐和電氣接口平臺，確保了在工業現場惡劣環境中通信的穩定性和接線的可靠性。
主要參數
品牌： ABB
型號： TB850
類型： 現場總線終端單元 / 基板
兼容性： 適用于 S800 I/O 系列的各種模塊
安裝方式： DIN 導軌安裝 (EN 50022)
端子數量： 提供用于連接現場信號的螺絲端子
通信： 模塊間通過背板總線通信
電源： 通過基板為 I/O 模塊分配 24V DC 電源
防護等級： IP20
特點： 支持模塊的熱插拔，便于維護
優勢特點
ABB TB850 最大的優勢在于其堅固的機械結構和簡潔的現場接線方式。作為一個被動的基板，ABB TB850 沒有復雜的電子元件，這使得它具有極高的可靠性。它的 DIN 導軌安裝方式簡單快捷，可以牢固地固定在控制柜中。每個 ABB TB850 都提供了清晰的接線端子，并且有充足的標識空間，使得現場技術人員的布線和故障排查工作變得非常直觀。最關鍵的是，它支持 I/O 模塊的熱插拔功能，這意味著在系統運行期間，可以安全地插入或移除一個 I/O 模塊，而無需切斷整個機架的電源，這對于需要連續生產的工業過程至關重要。
應用案例
ABB TB850 是 ABB S800 I/O 系統的基石，廣泛用于各種工業自動化場合。在一個大型水處理廠的控制系統中，數十塊 ABB TB850 安裝在控制柜中，上面插滿了各種模擬量和數字量 I/O 模塊?，F(xiàn)場的壓力、流量和水質傳感器的信號線全部接入 TB850 的端子，然后通過背板傳遞給 I/O 模塊，最終被中央控制器讀取。在石油化工領域，它也扮演著同樣的角色。由于化工區域可能存在危險氣體，TB850 通常與安全柵配合使用，確?，F(xiàn)場本質安全。在工廠的例行檢修中，工程師可以在不斷電的情況下，從 TB850 上拔下一塊有故障的 I/O 模塊進行更換，而不會影響其他回路。
競品對比
與西門子的 ET 200M 的有源背板相比，ABB TB850 的設計更為簡潔，作為一個完全被動的單元，它的故障率理論上是更低的。而某些其他廠家的基板可能包含了更多有源電路，增加了潛在的故障點。與通用端子排相比，ABB TB850 將接線端子和模塊總線集成在一起，避免了 I/O 模塊到現場端子排之間的復雜跨接線，使得柜內布線更整潔，也減少了接線錯誤的可能性。此外，TB850 的模塊化設計，使得在不更換基板的情況下，可以任意改變 I/O 模塊的配置，為系統后期的改造和擴容提供了極大的靈活性。
選型建議與注意事項
在選型 ABB TB850 時，需要根據您計劃安裝的 I/O 模塊數量和機架的布局，來確定所需的數量。通常，每個 I/O 模塊都需要占用一個 TB850 基板。
注意事項：
電源供應： 必須為整個 S800 機架提供充足的 24V DC 電源，并正確地連接到第一個 TB850 的電源端子上。后續的 TB850 會通過總線從相鄰單元獲取電源。
總線連接器： 在安裝多個連續的 TB850 時，需要確保它們之間的總線連接器已正確安裝，以保證模塊間的通信暢通。
終端器： 在機架末端的最后一個 TB850 上，可能需要安裝一個總線終端器，以防止通信信號反射。
安裝順序： 建議先安裝所有 TB850 基板并完成接線，最后再將 I/O 模塊逐一插入，以避免在接線過程中對模塊造成損壞。
