產品描述

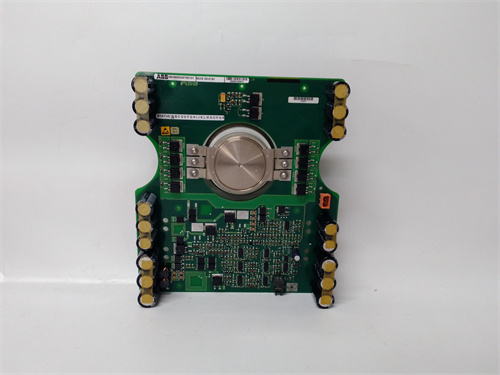

ABB 5SHX0660F0001 是一款由 ABB 半導體公司制造的高性能集成門極換流晶閘管模塊。這款 ABB 5SHX0660F0001 IGCT 模塊是 ABB 中壓變頻器,特別是 ACS6000 和 ACS5000 系列中的核心功率組件。它將門極驅動單元與功率半導體芯片封裝在一個緊湊、高可靠性的壓接式外殼中,專門設計用于處理高達數千伏和數千安培的功率,以實現對電機、風機和泵類負載的精確速度和轉矩控制。作為第五代 IGCT 技術產品,ABB 5SHX0660F0001 以其極低的導通損耗、可靠的門極控制和高浪涌電流承受能力,為中壓傳動應用設立了新的效率和可靠性標準。
產品參數
品牌: ABB
型號: 5SHX0660F0001
類型: IGCT (集成門極換流晶閘管)
電壓等級: 特定值,通常在數千伏級別
標稱電流: 特定值,通常在數百安培級別
最大可關斷電流: 高浪涌電流承受能力
門極驅動: 集成
外殼類型: 壓接式
冷卻方式: 水冷或風冷(取決于驅動器設計)
應用頻率: 適用于中壓傳動應用的開關頻率
優勢特點
ABB 5SHX0660F0001 的核心優勢在于其優化的導通和開關特性。作為 IGCT,它在導通時表現出晶閘管般的低電壓降,從而大大降低了導通損耗;而在關斷時,它又能像晶體管一樣通過門極進行控制,實現無緩沖器、可靠的安全關斷。這款 ABB 5SHX0660F0001 內部的集成門極驅動單元不僅簡化了外部電路設計,還提高了開關的一致性和可靠性。它采用壓接式封裝,無焊接點,不僅耐高溫和熱循環,而且在故障模式下通常表現為短路,這使得系統易于檢測和冗余配置,對于需要高可用性的連續過程工業至關重要。此外,該模塊具有很高的 di/dt 和 dv/dt 承受能力,確保了在復雜工況下的穩定運行。
應用案例
ABB 5SHX0660F0001 主要應用于 ABB 的 ACS6000 中壓變頻器中,這些變頻器廣泛用于對可靠性和性能要求極高的領域。例如,在一條大型礦物的輸送管道上,多臺 ACS6000 驅動著數千千瓦的漿料泵,其中每一臺變頻器的核心逆變單元中都使用到了 ABB 5SHX0660F0001。在冶金行業,用于驅動熱軋機和冷軋機的主電機,要求變頻器能提供快速的轉矩響應和精確的速度控制,這款 IGCT 模塊完全能夠勝任這種嚴苛的軋制工藝。此外,在船用電力推進系統中,它也扮演著關鍵角色,為船舶的螺旋槳提供動力,確保其平穩高效地運行。
競品對比
與傳統的 GTO 晶閘管相比,ABB 5SHX0660F0001 在性能上實現了巨大飛躍。它無需復雜的吸收電路,大大簡化了逆變器的設計和制造,并減少了系統體積。與競爭對手的 IGBT 模塊(如某些大功率 IGBT)相比,這款 ABB 5SHX0660F0001 IGCT 在中壓、大電流應用中展現出更低的導通損耗,從而提高了變頻器的整體效率,尤其在重載工況下優勢更加明顯。盡管 IGBT 在模塊化和易于驅動方面有其優勢,但像 5SHX0660F0001 這樣的 IGCT 在高可靠性、高效率、高過載能力的重大裝備驅動應用中,依然是無可爭議的首選技術。其堅固的壓接式封裝也比焊接式 IGBT 模塊更能承受沖擊和振動。
選型建議與注意事項
選擇 ABB 5SHX0660F0001 時必須基于您的變頻器型號和設計,因?yàn)樗?ACS6000 系列驅動器的指定部件。請確認您的驅動器的主電路設計是否與此特定版本的 IGCT 兼容。
注意事項:
安裝壓力: 壓接式 IGCT 對安裝壓力有嚴格的要求。必須使用專用工具并按指定扭矩進行組裝,以確保良好的電氣接觸和散熱。
散熱器表面: 確保散熱器表面平整、光滑、無污物,以保證最佳的導熱效果。
門極驅動匹配: 盡管門極驅動是集成的,但其供電和光纖控制信號必須完全符合 ABB 5SHX0660F0001 的技術規范。
存儲與操作: IGCT 模塊對靜電敏感,在存儲和操作過程中必須采取嚴格的防靜電措施。
備件一致性: 更換時,務必確保新模塊的型號和版本號與舊模塊完全一致,任何細微差別都可能導致驅動器性能異常。
