產品概覽與核心介紹
今天我們要深入探討的是來自ABB半導體公司（ABB Semiconductors）的一款旗艦級功率半導體器件—— ABB 5SHX08F4502。在高端工業傳動、可再生能源發電和柔性交流輸電系統（FACTS）等領域，對功率開關器件的電壓、電流和開關頻率要求極高。ABB 5SHX08F4502 正是ABB引以為傲的集成門極換流晶閘管（IGCT，Integrated Gate-Commutated Thyristor）系列中的一款代表性產品。它將一個高性能的GCT（門極換流晶閘管）芯片與集成的門極驅動單元緊密封裝在一起，形成了一個既具備晶閘管的高壓、大電流能力，又擁有類似IGBT的關斷能力和簡易驅動特性的完美開關，是中壓變頻器、大功率電源等設備實現高效電能變換的核心功率元件。您可以通過點擊此處訪問模擬的產品頁面來獲取更多基礎信息，但以下我們將從專業角度進行深度剖析。
詳細技術參數與功能
ABB 5SHX08F4502 作為IGCT技術的杰出代表，其技術參數體現了當今功率半導體器件的頂尖水平：
基本型號：完整型號為 ABB 5SHX08F4502。其中“5SHX”系列是ABB標準的IGCT模塊代號，“08”代表額定電流等級約為800A（或經過換算的平均電流），“4502”則代表其耐壓等級為4500V（或經過換算的電壓等級），并包含內部二極管等配置信息。
器件類型：集成的門極換流晶閘管（IGCT）。它結合了晶閘管的高導通能力（低通態壓降）和晶體管的關斷能力。與傳統的GTO（門極可關斷晶閘管）相比，IGCT無需龐大的緩沖電路，開關速度更快，驅動功率更低。
電壓等級：ABB 5SHX08F4502 的阻斷電壓高達4500V（或等效的直流電壓等級），使其能夠直接應用于3kV或更高電壓等級的中壓交流電網，無需復雜的串聯結構。
電流等級：具有非常高的電流處理能力。其最大可關斷電流（可控關斷能力）遠高于額定平均電流，能夠輕松應對電機啟動、電網故障等工況下的過電流沖擊。

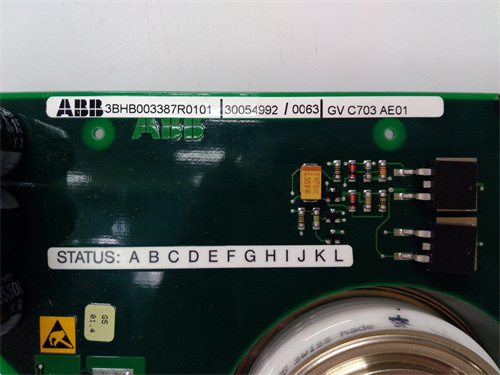

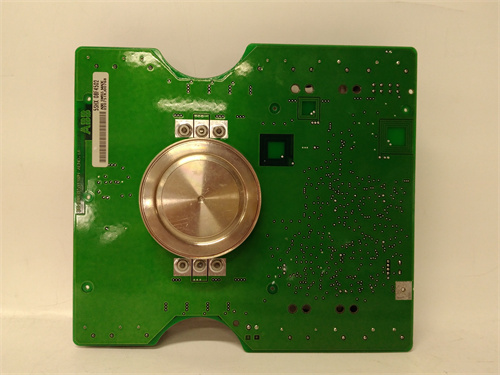

集成門極驅動單元：5SHX08F4502 的最顯著特征是其緊密集成的門極驅動單元。這個驅動單元位于模塊頂部，與GCT芯片實現低電感連接。它接收來自控制系統的光纖觸發信號，為GCT提供精確、強大的門極關斷電流脈沖，同時監控器件的狀態并通過光纖反饋給控制器。這種集成化設計大大簡化了用戶的應用難度。
開關頻率：相比GTO，IGCT的開關頻率有了顯著提高，可達幾百赫茲甚至上千赫茲，使得輸出電流波形更接近正弦波，減少了電機的諧波損耗和轉矩脈動。
低損耗：導通時表現為晶閘管特性，具有極低的通態壓降，因此在大電流應用時導通損耗極低。關斷過程快速高效，開關損耗也控制在較低水平。
封裝形式：采用壓接式封裝，這種封裝形式具有雙面散熱能力、抗爆裂能力強、可靠性高，非常適合高壓大功率應用。
優勢特點與應用價值
在實際工業應用中，選擇 ABB 5SHX08F4502 意味著選擇了為最苛刻的中壓大功率應用提供強勁、高效的“動力心臟”。其核心優勢包括：
極高的功率密度：?jiǎn)蝹€(gè) ABB 5SHX08F4502 模塊即可處理數兆瓦（MW）的功率，使得基于IGCT的中壓變頻器結構緊湊，占地面積小。
出色的效率和可靠性：得益于晶閘管極低的通態壓降，IGCT變頻器在全負載范圍內都具有非常高的效率，顯著降低了長期運行的電費。壓接式封裝和久經驗證的技術確保了其在惡劣電網和工業環境下的極高可靠性。
堅固耐用：5SHX08F4502 具有極強的過載和短路耐受能力，能夠承受電網波動和負載突變帶來的沖擊，保護設備安全。其門極驅動單元具備完善的保護和自診斷功能。
簡化的系統設計：集成的門極驅動單元和光纖控制接口，使得系統設計者無需再處理復雜的驅動電路和高壓隔離問題，可以專注于主電路拓?fù)浜涂刂扑惴ǖ拈_(kāi)發。這大大縮短了基于 ABB 5SHX08F4502 的變頻器或電源產品的研發周期。
典型應用場景
ABB 5SHX08F4502 主要應用于對電壓等級和功率等級要求極高的場合：
中壓變頻傳動：這是其最大的應用領域。用于驅動大型風機、水泵、壓縮機、軋鋼機、礦井提升機、船舶電力推進系統等，實現精確的速度控制和顯著的節能效果。
可再生能源并網：在大型風力發電（特別是海上風電）的變流器中，用于將發電機發出的變頻電能轉換為與電網同頻同壓的交流電進行并網。
柔性交流輸電（FACTS）：用于制造靜止同步補償器（STATCOM）、靜止無功發生器（SVG）等，為電網提供快速的無功功率補償和電壓支撐，提高電網的穩定性和電能質量。
軌道交通牽引：用于電力機車、動車組和地鐵列車的牽引變流器，驅動大功率牽引電機。
大功率電源：用于感應加熱、電解電鍍等特種大功率直流電源。
競品對比與選型建議
在中壓大功率功率器件市場，ABB 5SHX08F4502 的主要競爭對手包括其他廠商的同類IGCT產品（如日立能源/原ABB部分）、高壓IGBT模塊（如英飛凌的HV IGBT）以及傳統的GTO。
與高壓IGBT模塊相比：在相同電壓等級下，IGCT通常具有更低的通態損耗和更高的浪涌電流能力，因此在大電流應用中效率更高、更可靠。IGBT的優勢在于開關頻率更高，可以實現更復雜的調制算法。選擇 ABB 5SHX08F4502 通常是追求極致效率和可靠性的中壓大功率應用的優選。
與GTO相比：IGCT是GTO的進化替代者。它無需龐大的吸收電路，開關速度更快，驅動電路更簡單，是新建中壓變頻器的事實標準。
選型建議：
確定電壓和電流需求：根據應用中變流器的直流母線電壓等級、電機額定功率和過載要求，計算出所需IGCT的電壓和電流等級。ABB 5SHX08F4502 的4500V電壓等級和數百安培的電流能力適用于典型的中壓傳動。
考慮散熱設計：IGCT模塊的散熱設計至關重要。需要根據其損耗數據和運行工況，設計合適的散熱器（風冷或水冷）和風機/水泵，確保結溫始終在允許范圍內。
配套門極驅動：雖然 ABB 5SHX08F4502 集成了門極驅動單元，但仍需為其提供穩定的電源（通常通過高頻電源從高壓側獲?。┖凸饫w接口。需要設計配套的門極電源板和接口板。
關注控制接口：了解其光纖接口的通信協議（通常是ABB的專用協議），確保主控系統（如DSP或FPGA）能夠正確發送觸發脈沖和接收狀態反饋。
關鍵注意事項
在采購和使用 ABB 5SHX08F4502 時，以下幾點請務必留心：
靜電敏感器件：盡管是功率器件，但其內部的GCT芯片和驅動電路板上的電子元件對靜電放電（ESD）非常敏感。在運輸、存儲和安裝過程中必須采取嚴格的防靜電措施。
機械安裝：壓接式封裝對安裝壓力和平行度有嚴格要求。必須使用專用的壓接工具并按照制造商規定的扭矩和壓力進行安裝，否則可能導致接觸不良或器件損壞。
散熱器表面處理：與模塊接觸的散熱器表面必須保證極高的平面度和光潔度，并涂抹適量的導熱硅脂，以確保良好的熱傳導。
光纖連接：光纖是連接控制器和門極驅動的唯一通道。光纖頭必須保持清潔，連接可靠，避免彎折半徑過小導致光路衰減或斷裂。
采購渠道：ABB 5SHX08F4502 是高技術含量、高價值的關鍵器件，市場上存在假冒和翻新產品。為保證產品質量、性能和可靠性，務必通過ABB半導體或ABB傳動產品的官方授權渠道進行采購，并索取原廠質量證明。
總而言之，ABB 5SHX08F4502 是一款代表了功率半導體技術巔峰的IGCT模塊。它以其獨特的性能組合——晶閘管的低損耗和晶體管的關斷能力——成為驅動現代工業巨輪和支撐綠色能源電網不可或缺的核心力量。希望以上的詳細解析能對您的選型和應用有所助益。
