產品概覽與核心介紹

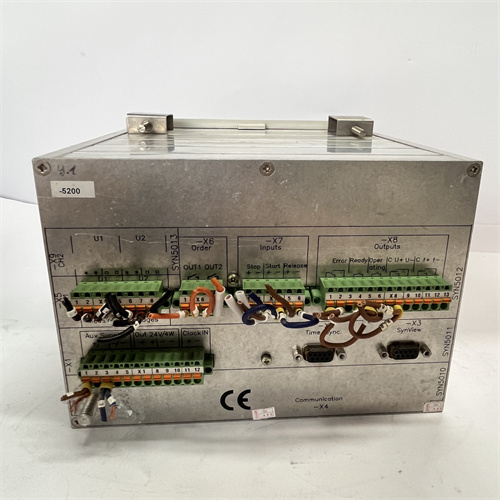

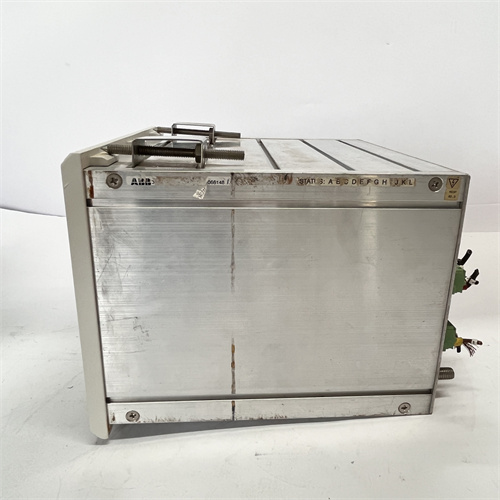

今天我們要深入探討的是來自ABB公司的一款用于發電機組并網控制的關鍵模塊—— ABB SYN5202A。在電力系統中，將發電機安全、平穩地并入電網是一項至關重要的操作。如果并網時刻不準確，可能會產生巨大的沖擊電流，損壞發電機，并對電網造成擾動。ABB SYN5202A 正是ABB Unitrol?系列勵磁系統和發電機控制系統中一款專用的自動同步器模塊。它的核心任務是在發電機并網過程中，精確監測發電機側和電網側的電壓幅值、頻率和相位，并發出調節指令給調速器和勵磁調節器，使發電機滿足并網條件，最終在電壓差、頻率差和相位差都為零或極小值時，發出合閘指令給斷路器，實現無沖擊的自動同步并網。您可以通過點擊此處訪問模擬的產品頁面來獲取更多基礎信息，但以下我們將從專業角度進行深度剖析。
詳細技術參數與功能
ABB SYN5202A 作為一款專為發電機并網設計的智能模塊，其技術參數體現了高精度和高可靠性的特點：
基本型號：產品型號為 ABB SYN5202A，屬于ABB Unitrol?勵磁系統及發電機控制系統的可選模塊。它通常作為一個獨立模塊安裝于控制柜內，或集成在Unitrol?的機架中。
主要功能：SYN5202A 的核心功能是實現自動準同步并網，主要包括：
電壓測量與比較：實時測量發電機側電壓（通常來自發電機出口PT）和電網側電壓（通常來自母線PT），并計算兩者的電壓差。
頻率測量與比較：實時測量發電機側和電網側的電壓頻率，并計算兩者的頻率差。
相位測量與比較：實時測量發電機側電壓與電網側電壓之間的相位角差。
同步調節：根據計算出的電壓差、頻率差和相位差，輸出調節信號。電壓差調節指令發送給勵磁調節器（如ABB Unitrol?），以改變發電機勵磁電流，從而調整機端電壓；頻率/相位差調節指令發送給調速器（如WOODWARD調速器），以改變原動機的轉速，從而調整發電機頻率和相位。
合閘指令輸出：當所有并網條件（電壓差、頻率差、相位差均在設定的允許范圍內，且預測的合閘角也滿足要求）都滿足時，SYN5202A 會在一個精確的提前時間發出合閘指令，使斷路器在相位差為零的瞬間閉合，實現無沖擊并網。
測量精度：具有極高的測量精度，電壓、頻率和相角的測量誤差極小，這是實現精確同步并網的基礎。
合閘提前時間補償：模塊具備合閘提前時間補償功能，可以設置斷路器的固有合閘時間，確保合閘指令的發出時刻剛好抵消斷路器的動作延遲，使主觸頭在理想時刻閉合。
多種同步模式：通常支持自動同步、半自動同步和手動同步（用于調試）等多種模式。
通信接口：ABB SYN5202A 通常支持多種通信接口，如Modbus RTU、Profibus DP等，可以方便地與DCS、PLC或上位監控系統進行數據交換，實現遠程監視和參數設置。
診斷功能：具備強大的自診斷功能，能夠持續監控模塊自身硬件狀態、測量通道狀態以及通信狀態。任何異常都能被立即檢測到并通過通信接口或前面板LED指示燈上報。
優勢特點與應用價值
在實際發電應用中，選擇 ABB SYN5202A 意味著選擇了對發電機并網過程最精確、最可靠的自動控制。其核心優勢包括：
精確的同步控制：通過高精度的測量和先進的控制算法，SYN5202A 能夠確保發電機在最佳時刻并入電網，將沖擊電流降至最低，有效保護發電機和電網設備，延長其使用壽命。
全自動并網操作：實現了并網過程的完全自動化，大大減輕了運行人員的操作負擔，避免了人為誤操作的風險，提高了發電廠運行的自動化水平和安全性。
縮短并網時間：通過智能的調節策略，SYN5202A 能夠快速地將發電機電壓、頻率和相位調節至與電網同步，縮短了并網過程所需的時間，有助于機組快速響應電網調度指令。
靈活的調節接口：模塊同時向勵磁調節器和調速器輸出調節信號，實現了電壓和頻率/相位的閉環協調控制，確保了同步過程的平穩和高效。
無縫的系統集成：作為ABB Unitrol?系統的原生組件，SYN5202A 與ABB的勵磁調節器、ECP（工程控制面板）等完美兼容，組態方便，數據交換高效可靠。同時，它也支持與第三方調速器的標準接口。
豐富的診斷與通信功能：強大的自診斷和通信能力，使得運行和維護人員可以在中控室遠程監控同步過程、查看狀態、設置參數，并快速定位故障。
典型應用場景
ABB SYN5202A 廣泛應用于需要將同步發電機并入電網的各種發電場合：
火力發電廠：在燃煤、燃?xì)獍l(fā)電機組的同期系統中，作為自動準同期裝置使用。
水力發電廠：在水輪發電機組的同期并網控制中廣泛應用。
核電站：在常規島的汽輪發電機組同期系統中使用。
工業自備電廠：在鋼鐵、化工等企業自備電廠的發電機并網控制中應用。
柴油/燃?xì)獍l(fā)電機組：在應急備用發電機組、移動電站中，用于實現多臺機組之間的并車或與市電的并網。
新能源發電：在某些采用同步發電機的光熱電站、生物質電站中，用于并網控制。
競品對比與選型建議
在自動同步器/同期器市場，ABB SYN5202A 的主要競爭對手包括西門子的7VE系列、伍德沃德（Woodward）的EasyGen系列中的同期功能模塊、以及巴西ZIV的同期裝置等。
與西門子7VE系列相比：兩者都是功能強大的專用自動同期器。選擇 ABB SYN5202A 是基于用戶采用ABB Unitrol?勵磁系統或ABB整體發電解決方案的必然選擇。它與ABB的勵磁調節器實現了最深度的集成，保證了電壓調節的快速性和穩定性。
與伍德沃德EasyGen相比：伍德沃德的控制器通常集成了調速、勵磁、同期和發動機控制等多種功能。而 SYN5202A 是一個專注于同期功能的模塊，在與ABB等品牌的勵磁和調速系統配合時，可以作為最佳的同期功能補充。
選型建議：
確認控制系統平臺：ABB SYN5202A 最適合與ABB Unitrol?勵磁系統配合使用。如果您正在使用或計劃使用ABB的勵磁系統，那么選擇 SYN5202A 是實現自動同期功能的理想選擇。
明確并網需求：根據發電機組的類型、并網斷路器的型號、電網條件等，確認 SYN5202A 的功能和參數是否滿足要求，特別是其電壓、頻率測量范圍以及合閘提前時間補償能力。
確定調節接口類型：確認模塊與調速器的接口信號類型（如4-20mA、脈沖等）是否匹配。
考慮通信需求：如果需要將同期器集成到DCS或SCADA系統中，選擇帶有合適通信接口的 SYN5202A 版本。
關鍵注意事項
在采購和使用 ABB SYN5202A 時，以下幾點請務必留心：
詳細型號確認：SYN5202A 是一個基礎型號，可能存在不同的硬件版本或固件版本。在采購時，務必核對產品標簽上的完整型號和版本號，確保與現有系統兼容。
參數設置：SYN5202A 的投入使用必須由熟悉發電廠同期系統的專業工程師進行正確的參數設置，包括電壓、頻率、相角允許誤差，斷路器的合閘時間，調節參數的整定等。錯誤的設置可能導致并網失敗或設備損壞。
接線與PT回路：電壓測量回路的接線（PT二次回路）必須準確無誤，極性正確，并使用合適的熔斷器或小型斷路器進行保護。錯誤的接線可能導致測量錯誤甚至事故。
總而言之，ABB SYN5202A 是一款技術領先、性能可靠的自動同步器模塊。它以其精確的同步控制、全自動的操作流程和無縫的系統集成能力，為同步發電機的安全、平穩、快速并網提供了堅實的技術保障。希望以上的詳細解析能對您的選型和應用有所助益。
