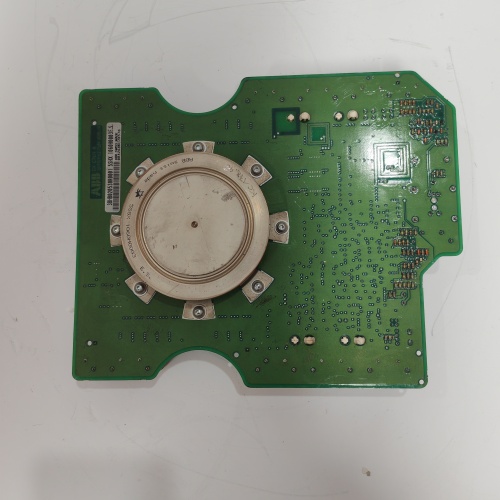

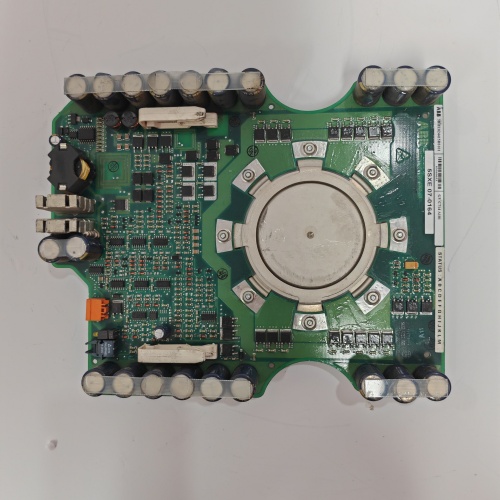

ABB 5SGX10H6004 集成門極換流晶閘管

產品描述

ABB 5SGX10H6004 是一款高性能的集成門極換流晶閘管，屬于 ABB 半導體（現為日立能源的一部分）旗下先進的 BiGT 系列功率半導體器件。這款器件代表了 ABB 在高壓大功率開關技術領域的深厚積累，專門設計用于要求極為苛刻的中壓傳動和電網應用。ABB 5SGX10H6004 作為集成門極換流晶閘管的核心優勢在于，它將 IGCT 的低導通損耗與 IGBT 的關斷能力相結合，實現了在高壓下高效、可靠地控制大功率電流。該器件通常以壓接式封裝形式提供，內部集成了門極驅動單元和反向二極管，形成一個完整的、易于系統集成商使用的功率開關單元。對于設計和制造中壓變頻器、大功率電源以及 STATCOM（靜止同步補償器）等電力電子設備的工程師而言，ABB 5SGX10H6004 提供了一個經過現場驗證的、高效可靠的功率開關解決方案。這款器件的設計充分考慮了工業驅動和電網應用中的嚴苛要求，以其卓越的電性能和高可靠性在行業內樹立了標桿。

產品參數

了解 ABB 5SGX10H6004 的技術規格對于正確設計和應用功率變換系統至關重要：

• 產品型號： ABB 5SGX10H6004

• 系列歸屬： ABB BiGT 系列 IGCT

• 器件類型： 集成門極換流晶閘管

• 電壓等級： 通常為 4500V 或 6000V（具體以數據手冊為準）

• 電流等級： 高電流承載能力，典型通態平均電流可達 1000A 以上

• 封裝形式： 壓接式封裝，適合高功率密度和串聯應用

• 集成組件： 內部集成快速恢復二極管和門極驅動單元

• 開關頻率： 適合中低開關頻率應用（典型值幾百 Hz）

• 導通壓降： 低通態壓降，確保高效率

• 關斷能力： 具備強大的關斷能力，無需緩沖電路

• 工作溫度： 工業級工作結溫范圍，適應苛刻環境

優勢特點

ABB 5SGX10H6004 憑借其先進的器件設計和出色的性能，在高壓大功率變換領域擁有顯著優勢：

• 低損耗高效率： IGCT 技術結合了晶閘管的低導通壓降和晶體管的關斷能力。ABB 5SGX10H6004 在導通狀態下表現為晶閘管特性，導通壓降極低，顯著降低了導通損耗。同時，其優化的門極換流關斷機制使得關斷損耗也得到良好控制，整體效率遠高于傳統 GTO 或某些 IGBT 方案。

• 無需緩沖電路： 傳統 GTO 需要龐大且耗能的緩沖電路來限制關斷過程中的電壓上升率。ABB 5SGX10H6004 憑借其均勻的關斷能力和優化的內部結構，能夠在無需緩沖電路的情況下可靠關斷，大大簡化了功率單元的設計，減小了系統體積和成本。

• 高可靠性壓接封裝： ABB 5SGX10H6004 采用壓接式封裝，而非焊接式模塊。這種封裝形式具有諸多優點：抗疲勞能力強，能夠承受更多的功率循環沖擊；失效模式為短路，便于在串聯應用中實現旁路，提高系統冗余性；雙面散熱，可實現更高的功率密度。

• 高度集成簡化設計： 該器件內部集成了門極驅動單元和反向并聯二極管。系統集成商無需再設計和匹配復雜的門極驅動電路，也無需單獨選擇和安裝續流二極管，大大簡化了功率單元的開發和制造過程。ABB 5SGX10H6004 作為一個完整的功率開關，即插即用。

• 成熟的工業應用驗證： ABB 的 IGCT 技術，包括 ABB 5SGX10H6004，已經在全球數千臺中壓變頻器和 STATCOM 中經過長期運行驗證。其在礦山、船舶、電網等苛刻環境中的可靠表現，為用戶提供了充分的技術信心。

應用案例

ABB 5SGX10H6004 主要應用于對功率密度和可靠性要求極高的大功率電力電子設備：

• 中壓變頻器： 在 ABB 的 ACS 1000 和 ACS 6000 等系列中壓變頻器中，ABB 5SGX10H6004 作為核心功率開關器件，用于控制數千千瓦甚至數十兆瓦的電機。它被廣泛應用于礦山的帶式輸送機、大型風機和水泵、船舶的電力推進系統以及軋鋼機的主傳動，通過精確控制電機的轉速和轉矩，實現顯著的節能效果和工藝優化。

• 靜止同步補償器： 在電網無功補償領域，ABB 5SGX10H6004 被用于 STATCOM 的功率模塊。它能夠快速響應電網電壓波動，發出或吸收無功功率，穩定電網電壓，改善電能質量。這對于提高新能源并網能力、穩定電弧爐等沖擊性負荷的供電質量至關重要。

• 大功率電源： 在某些特殊工業應用中，如感應加熱、粒子加速器電源等，需要大功率、高頻率的電源。ABB 5SGX10H6004 憑借其高開關頻率和低損耗特性，也成為這些應用的理想選擇。

• 軌道交通： 在某些軌道交通的牽引變流器中，特別是需要處理高功率的干線機車或動車組中，也可以看到 ABB 5SGX10H6004 或其同系列 IGCT 的應用，它們負責將電網電能轉換為牽引電機所需的可變電壓和頻率。

競品對比

與其他主流大功率開關器件制造商（如英飛凌的 IGBT 模塊、三菱的 IGBT 模塊、Dynex 的 IGBT 等）相比，ABB 5SGX10H6004 展現出其獨特的定位和優勢：

• IGCT 技術 vs. IGBT 技術： 在 1 MW 以上的中壓大功率應用領域，ABB 5SGX10H6004 所代表的 IGCT 技術與 IGBT 模塊技術形成了直接競爭。IGCT 的主要優勢在于更低的導通損耗和更可靠的失效模式（短路模式）。這使得在相同功率等級下，采用 ABB 5SGX10H6004 的變頻器往往具有更高的效率和更好的可靠性，特別是在電網故障等極端工況下。

• 壓接封裝 vs. 焊接模塊： ABB 5SGX10H6004 的壓接封裝使其在功率循環能力和失效模式方面優于傳統的焊接式 IGBT 模塊。在需要極高可靠性的串聯高壓應用中，壓接式器件的短路失效模式允許系統設計冗余旁路，確保設備在單個器件故障后仍能繼續運行，這是焊接式 IGBT 模塊難以實現的。

• 系統級優化： ABB 不僅是功率器件的制造商，更是應用這些器件的系統供應商。因此，ABB 5SGX10H6004 的設計充分考慮了其在 ABB 自身變頻器系統中的實際應用需求，實現了器件與系統的最優匹配。這種垂直整合能力是許多純粹的器件制造商所不具備的。

• 成熟的應用經驗： ABB 將 IGCT 技術大規模商業化已超過二十年，ABB 5SGX10H6004 及其系列產品在全球范圍內的裝機量巨大，積累了豐富的現場運行數據和應用經驗。相比之下，其他廠商的同類產品可能缺乏如此廣泛和長期的驗證。

選型建議與注意事項

在涉及 ABB 5SGX10H6004 的選型、應用或維護工作時，請務必留意以下幾點：

1. 嚴格的數據手冊指導： ABB 5SGX10H6004 的應用必須嚴格遵循 ABB 官方發布的最新版數據手冊。數據手冊中提供了關于絕對最大額定值、電氣特性、熱特性和機械安裝要求的全部關鍵信息。任何超出數據手冊規定的使用都可能導致器件損壞或系統失效。

2. 壓接力與安裝精度： 壓接式封裝對安裝壓力和對中精度極為敏感。必須使用專用的壓裝工裝，并嚴格按照數據手冊規定的壓接力范圍進行安裝。壓力過大或過小，或安裝對中不良，都會直接影響器件的接觸電阻、熱阻甚至導致內部芯片損壞。

3. 門極驅動匹配： 盡管 ABB 5SGX10H6004 內部集成了門極驅動單元，但其前端仍然需要外部提供合適的控制電源和光觸發信號。必須使用 ABB 推薦或認證的配套門極驅動接口電路，以確保門極單元供電穩定、光信號可靠，避免因驅動不當導致器件故障。

4. 散熱系統設計： ABB 5SGX10H6004 的功率密度極高，必須配備高效可靠的散熱系統。需要根據應用中的實際損耗（包括導通損耗和開關損耗）和預期的環境溫度，精確計算所需的散熱器熱阻和冷卻方式（風冷或水冷），確保器件結溫始終在允許范圍內。

5. 保護電路配置： 盡管 ABB 5SGX10H6004 本身具有強大的關斷能力，但系統層面仍需配置完善的保護電路，如過流保護、短路保護和吸收電路（盡管無需緩沖，但可能需要簡單的 dV/dt 限制）。保護電路的響應速度必須足夠快，以在故障發生時保護器件免受過流或過壓的損壞。

6. 來源可靠性與存儲： ABB 5SGX10H6004 是價值高且對應用要求嚴格的器件，必須通過 ABB 官方或其授權的專業分銷商采購，以確保是全新正品，并可追溯其批次和質量。器件應按照數據手冊要求的條件（如防靜電、干燥、合適的溫度范圍）進行存儲，避免受潮或損壞。
