產品描述

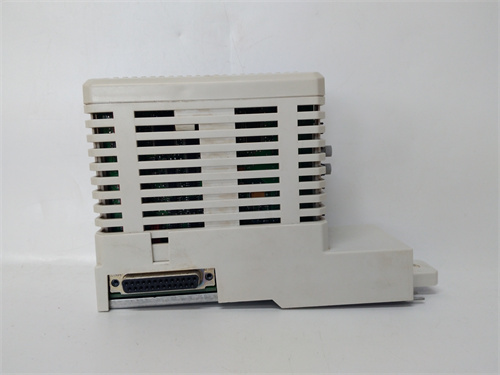

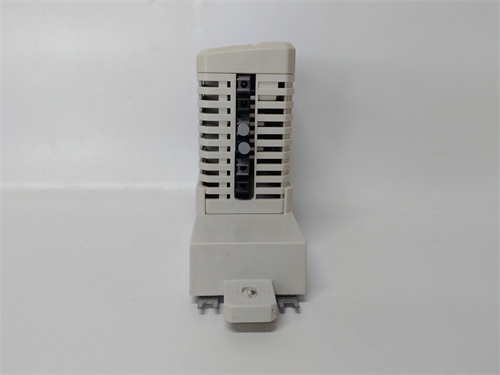

ABB CI858K01 3BSE018135R1 是一款高性能的通信接口模塊,屬于 ABB(阿西亞·布朗·勃法瑞)旗下備受贊譽的 AC 800M 系列可編程控制器產品線的重要組成部分。作為 ABB 800xA 分布式控制系統(DCS)的核心通信組件,ABB CI858K01 專門設計用于實現 AC 800M 控制器與 Profibus DP 現場總線網絡的無縫連接。該模塊的完整訂貨號 3BSE018135R1 確保了其在 ABB 全球供應體系中的唯一性和可追溯性。ABB CI858K01 通常安裝在 AC 800M 控制器機架的指定插槽內,通過背板總線與 CPU 進行高速數據交換,同時通過其前端的 Profibus DP 接口與現場設備(如遠程 I/O 站、變頻器、智能儀表、執行機構等)進行通信。對于過程工業的自動化工程師和系統集成商而言,ABB CI858K01 3BSE018135R1 是連接 ABB 高端控制系統與廣泛的 Profibus DP 現場設備的關鍵橋梁,是實現工廠自動化一體化的核心組件。
產品參數
了解 ABB CI858K01 3BSE018135R1 的技術規格對于正確設計和配置 Profibus DP 通信網絡至關重要:
產品型號: ABB CI858K01
完整訂貨號: ABB CI858K01 3BSE018135R1
系列歸屬: ABB AC 800M / 800xA 控制系統
模塊類型: Profibus DP 通信接口模塊
通信協議: Profibus DP-V0 和 DP-V1,符合 IEC 61158 和 IEC 61784 標準
接口類型: 9 針 D-sub 連接器(RS-485),用于 Profibus DP 網絡連接
通信速率: 支持 9.6 kbps 至 12 Mbps 自適應,自動檢測總線速率
主站/從站功能: 可作為 Profibus DP 主站(Class 1)或從站運行,通過軟件配置
最大從站數量: 作為主站時,最多可連接 125 個 Profibus DP 從站設備
數據交換容量: 強大的數據交換能力,支持大容量周期性數據和非周期性參數讀寫
背板接口: 通過 AC 800M 控制器機架背板與 CPU 進行高速數據交換
診斷功能: 前面板 LED 指示燈,提供模塊狀態、網絡狀態和數據交換狀態指示;支持 Profibus 診斷功能
電源要求: 通過背板從 AC 800M 機架供電
工作溫度: 0°C 至 55°C,適用于工業控制柜環境
認證: CE、UL、cUL、海事認證等多種國際認證
優勢特點
ABB CI858K01 3BSE018135R1 憑借其卓越的通信能力和與 ABB 系統的無縫集成,在工業自動化領域擁有顯著優勢:
無縫 ABB 800xA 集成: ABB CI858K01 專為 ABB 800xA 控制系統設計,通過 AC 800M 控制器背板實現與 CPU 的完美集成。在 800xA 工程師站上,用戶可以像配置本地 I/O 一樣方便地配置 Profibus DP 網絡,所有 Profibus 從站的信號直接映射到控制器的過程數據庫,無需任何協議轉換或額外編程,大大簡化了工程設計和調試工作。
強大的 Profibus DP 主站功能: 作為 Profibus DP 主站,ABB CI858K01 3BSE018135R1 能夠管理一個包含多達 125 個從站的 Profibus 網絡。它不僅可以周期性地與從站交換過程數據,還支持非周期性的參數讀寫(DP-V1),方便遠程配置和診斷智能現場設備。其自動檢測總線速率的功能使得網絡配置更加簡單便捷。
高可靠性設計: ABB CI858K01 采用工業級元器件和嚴格的制造工藝,確保在惡劣工業環境下的長期穩定運行。其電氣隔離設計有效防止現場總線側的干擾影響控制器內部電路,提高了整個控制系統的可靠性。模塊還支持熱插拔,可以在系統運行狀態下進行更換,最大限度地減少停機時間。
靈活的配置選項: 該模塊可以靈活配置為 Profibus DP 主站或從站模式。作為主站時,它可以連接各種 Profibus 設備;作為從站時,它可以將 AC 800M 控制器的數據提供給其他 Profibus 主站系統,實現不同控制系統之間的數據交換。這種靈活性使得 ABB CI858K01 在系統集成和改造項目中具有極高的應用價值。
全面的診斷功能: ABB CI858K01 3BSE018135R1 提供了豐富的診斷功能。前面板的 LED 指示燈可以快速顯示模塊狀態和通信狀態。通過 800xA 系統,用戶可以獲取詳細的網絡診斷信息,包括總線負載、通信錯誤統計、從站狀態等,極大地幫助了故障排查和網絡優化。
應用案例
ABB CI858K01 3BSE018135R1 廣泛應用于需要將 Profibus DP 設備集成到 ABB 800xA 控制系統的各類過程工業中:
過程工業遠程 I/O 集成: 在化工廠、煉油廠和電廠中,大量的遠程 I/O 站(如 ABB 的 S800 I/O 或其他品牌的 Profibus DP I/O 站)分布在裝置現場。ABB CI858K01 安裝在中央控制室的 AC 800M 控制器機架上,通過 Profibus DP 光纖或電纜網絡,與這些遠程 I/O 站通信,采集現場傳感器信號并輸出控制指令,實現了大規模、分布式的過程控制。
智能儀表與執行機構管理: 在現代化工廠中,越來越多的智能閥門定位器、分析儀和流量計支持 Profibus PA/DP 通信。ABB CI858K01 作為 Profibus DP 主站,可以直接與這些智能設備通信,不僅獲取過程測量值,還可以讀取設備狀態信息、進行遠程參數設置和診斷,實現了資產管理功能,提高了設備維護效率。
變頻器與電機控制中心集成: 在需要調速控制的場合,如大型風機、水泵和壓縮機,變頻器通常支持 Profibus DP 通信。通過 ABB CI858K01 3BSE018135R1,AC 800M 控制器可以直接向變頻器發送轉速設定值,讀取實際轉速、電流、溫度等運行參數,實現對電機的精確控制,并集成到整個工藝控制邏輯中。
與第三方系統通信: 在某些改造項目中,需要將原有的 Profibus DP 設備網絡接入新建的 ABB 800xA 控制系統。ABB CI858K01 作為 Profibus DP 主站,可以無縫接管這些現有設備,保護了用戶的既有投資,避免了重新布線和更換設備帶來的巨大成本。
包裝和物料輸送系統: 在包裝線、碼垛機和自動化倉庫中,許多傳感器和執行器采用 Profibus DP 通信。ABB CI858K01 將這些設備集成到 AC 800M 控制系統中,實現高速、精確的協同控制。
競品對比
與其他主流 DCS 廠商的 Profibus 通信模塊(如西門子 PCS 7 的 CP 443-5、艾默生 DeltaV 的 Profibus 接口卡、橫濱 CENTUM 的 Profibus 模塊)相比,ABB CI858K01 3BSE018135R1 展現出其獨特的定位和優勢:
800xA 系統的原生集成: ABB CI858K01 是為 ABB 800xA 系統量身定制的通信模塊。它與 AC 800M 控制器和 800xA 工程師站的集成深度是第三方解決方案無法比擬的。用戶可以在同一個工程環境中完成從控制邏輯編程到 Profibus 網絡配置的全部工作,實現了工程數據的一致性和無縫流轉。
強大的 Profibus 主站能力: ABB CI858K01 作為 Profibus DP 主站,支持多達 125 個從站,數據吞吐量大,通信效率高。其 DP-V1 功能支持對智能設備的非周期性訪問,這對于現代過程工業中的資產管理應用至關重要。
ABB 的全球支持網絡: 選擇 ABB CI858K01 3BSE018135R1,意味著可以獲得 ABB 遍布全球的技術支持和工程服務網絡的支持。無論是選型咨詢、現場調試還是故障處理,ABB 都能夠提供專業、及時的幫助,這對于跨國項目和關鍵任務應用尤為重要。
成熟穩定的現場驗證: ABB 的 AC 800M 系列和 CI858K01 模塊已經在全球數萬個項目中得到應用,經歷了各種嚴苛工況的考驗。其成熟穩定的性能和長期可靠性得到了市場的廣泛認可。
選型建議與注意事項
在涉及 ABB CI858K01 3BSE018135R1 的選型、安裝或維護工作時,請務必留意以下幾點:
訂貨號核對: 在訂購備件時,務必使用完整的訂貨號 ABB CI858K01 3BSE018135R1 進行核對,以確保獲得準確的產品。不同后綴的版本可能在硬件功能或固件版本上存在差異。
固件版本兼容性: 在將 ABB CI858K01 安裝到現有系統之前,務必檢查其固件版本是否與 AC 800M 控制器的固件版本以及 800xA 系統的版本兼容。不匹配的固件可能導致通信失敗或功能異常。
Profibus 網絡設計: 在設計 Profibus DP 網絡時,必須嚴格遵守 Profibus 的安裝規范,包括總線拓撲、終端電阻、電纜類型、最大距離等。不正確的網絡設計會導致通信不穩定或完全失敗。
終端電阻設置: ABB CI858K01 作為 Profibus 網絡的一個節點,其終端電阻的設置必須正確。根據模塊在網絡中的位置(終端設備或中間設備),需要正確連接或斷開終端電阻,以避免信號反射。
GSD 文件管理: 在配置 Profibus 網絡時,需要為每個連接的從站設備導入相應的 GSD 文件。務必從設備制造商處獲取正確版本的 GSD 文件,并將其正確導入 800xA 工程環境中。
通信負載監控: 在系統投運后,建議通過 800xA 的診斷功能監控 ABB CI858K01 的通信負載和錯誤統計。過高的總線負載或不正常的錯誤計數可能預示著網絡設計問題或設備故障,需要及時排查。
