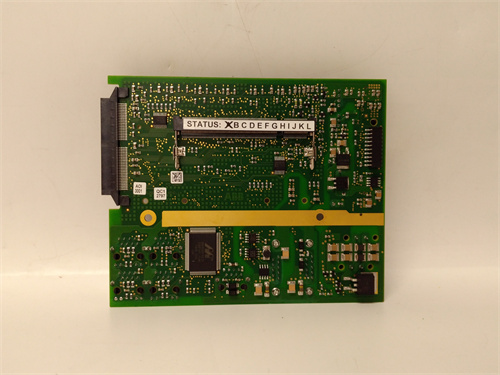

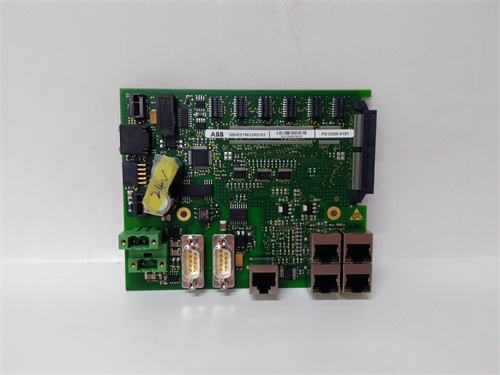

產品描述

ABB PDD200A101 是一款高性能的數字量輸入/輸出混合模塊，屬于 ABB（阿西亞·布朗·勃法瑞）旗下備受贊譽的 AC 800M 控制系統的重要組成部分。作為 ABB 800xA 分布式控制系統中的 S200 I/O 系列的核心產品，ABB PDD200A101 專門設計用于處理工廠自動化過程中的數字量信號，實現對現場設備狀態的監視和控制。該模塊的型號中 "PDD" 代表其數字量輸入/輸出混合模塊的身份，而 "200A101" 則代表了特定的硬件版本和功能配置。ABB PDD200A101 通常安裝在 S200 I/O 系列的基板單元上，通過背板總線與 AC 800M 控制器進行高速數據交換，同時通過其前端連接器與現場的開關、按鈕、繼電器、電磁閥和指示燈等設備相連。對于過程控制工程師、自動化系統集成商和工廠維護人員而言，ABB PDD200A101 是連接 ABB 800xA 控制系統與現場數字量設備的關鍵橋梁，其可靠性直接關系到整個控制系統的監視能力和執行能力。

產品參數

了解 ABB PDD200A101 的技術規格對于正確設計和應用 AC 800M 控制系統至關重要：

• 產品型號： ABB PDD200A101

• 系列歸屬： ABB S200 I/O 系列 / AC 800M 控制系統

• 模塊類型： 數字量輸入/輸出混合模塊

• 通道配置： 典型為 8 通道數字量輸入和 8 通道數字量輸出

• 輸入類型： 支持 24 VDC 數字量輸入，可用于接收現場開關、按鈕、繼電器觸點和傳感器信號

• 輸入電壓范圍： 標稱 24 VDC，具有明確的 ON/OFF 狀態閾值

• 輸入濾波時間： 可配置的輸入濾波時間，用于消除觸點抖動和抗干擾

• 輸出類型： 晶體管輸出，通常為 24 VDC 源型或漏型輸出，用于驅動現場執行設備

• 輸出電流： 每通道最大輸出電流典型為 0.5A，具體取決于模塊規格和負載類型

• 輸出保護： 內置輸出短路保護和過載保護，防止模塊損壞

• 隔離等級： 輸入通道與系統背板之間提供光耦隔離，輸出通道與系統背板之間也提供隔離，增強系統抗干擾能力和安全性

• 診斷功能： 全面的自診斷功能，包括模塊健康狀態監測、輸入/輸出通道狀態監測等；前面板 LED 指示輸入/輸出通道狀態和模塊狀態

• 背板接口： 通過 S200 I/O 基板的背板總線與 AC 800M 控制器進行數據交換

• 電源要求： 通過基板從系統電源模塊供電

• 安裝方式： 插拔式模塊，安裝在 S200 I/O 系列的基板單元上

• 工作溫度： 0°C 至 55°C，適用于工業控制柜環境

• 認證： CE、UL、CSA 等多種國際認證

優勢特點

ABB PDD200A101 憑借其集成化的混合 I/O 設計和與 ABB 800xA 系統的無縫集成，在過程控制領域擁有顯著優勢：

• 集成化的輸入/輸出設計： ABB PDD200A101 在一塊模塊上同時集成了 8 路數字量輸入和 8 路數字量輸出通道，這種集成化設計大大提高了 I/O 機架的空間利用率，簡化了控制柜內的布線和系統配置。對于需要同時采集現場設備狀態和控制現場執行機構的典型應用，一塊 ABB PDD200A101 模塊即可滿足要求，無需分別配置單獨的輸入模塊和輸出模塊，既節省了機架插槽，又降低了系統成本。

• 高可靠性的輸入電路： ABB PDD200A101 的數字量輸入通道采用高品質的光耦隔離器件，有效隔離了現場側可能引入的過電壓和干擾，保護了控制系統內部的電路?？膳渲玫妮斎霝V波功能可以消除現場開關觸點抖動產生的虛假信號，確?？刂破鹘邮盏降臓顟B(tài)信息準確可靠，避免了因信號抖動導致的誤動作。

• 強大的輸出驅動能力： ABB PDD200A101 的數字量輸出通道能夠提供足夠的驅動電流，可直接驅動各種 24 VDC 現場負載，如小型繼電器線圈、電磁閥、指示燈和報警裝置等。內置的短路保護和過載保護功能，能夠在輸出回路發生異常時自動保護模塊，防止因現場接線錯誤或負載故障導致模塊損壞。

• 清晰的狀態指示： 前面板的 LED 指示燈為每個輸入和輸出通道提供了直觀的狀態顯示，運行和維護人員可以一目了然地看到哪個輸入通道有信號接入，哪個輸出通道正在輸出控制信號。這一簡單但實用的功能在現場調試和故障排查時極為方便，無需額外的測試設備即可快速判斷信號通路的狀態。

• 無縫 ABB 800xA 集成： 作為 ABB S200 I/O 系列的原生模塊，ABB PDD200A101 與 AC 800M 控制器和 800xA 系統實現了完美的集成。在 800xA 的工程環境中，用戶可以方便地對每個輸入和輸出通道進行配置、監視和強制操作。所有通道狀態和診斷信息都可以直接集成到 800xA 的人機界面（HMI）中，為操作員提供清晰、完整的設備狀態信息。

• 模塊化與熱插拔支持： 作為 S200 I/O 系列的模塊，ABB PDD200A101 采用插拔式模塊化設計，可以方便地安裝到基板上或從中取出。這種設計支持在系統運行狀態下更換模塊（熱插拔），無需中斷其他通道的正常工作，極大地提高了系統的可維護性和可用性。

應用案例

ABB PDD200A101 廣泛應用于需要對現場數字量設備進行監視和控制的各類工業過程：

• 化工廠設備監控： 在化工廠的生產裝置中，需要對大量的泵、風機、閥門和攪拌器等設備進行監控。ABB PDD200A101 的數字量輸入通道接收來自電機控制中心（MCC）的泵運行狀態觸點、閥門的限位開關信號和設備故障報警信號，將這些狀態信息實時傳送到 AC 800M 控制器。其數字量輸出通道則根據控制器的指令，控制現場設備的啟停、閥門的開關和各種報警裝置的觸發，實現對生產過程的自動控制。

• 順序控制與批量處理： 在精細化工和制藥行業的批量反應過程中，需要嚴格按照預定義的工序順序執行加料、攪拌、加熱、冷卻等操作。ABB PDD200A101 的數字量輸入通道接收來自反應釜的液位開關、溫度開關、壓力開關等信號，作為順序控制的步進條件。其數字量輸出通道則控制各種原料加料閥、蒸汽閥、冷卻水閥和攪拌電機的啟停，實現精確的批量過程控制。

• 物料輸送系統控制： 在電廠的輸煤系統、礦山的皮帶輸送系統和港口的散料裝卸系統中，ABB PDD200A101 被用于控制輸送機電機的啟停、擋板的切換和沿線各種保護裝置（如拉繩開關、跑偏開關）的聯鎖。其輸入通道接收保護開關的信號，輸出通道控制輸送機的啟停，確保整個輸送系統的順序啟動、順序停機以及在故障情況下的緊急停止。

• 包裝和灌裝生產線： 在食品、飲料和藥品的包裝和灌裝生產線中，ABB PDD200A101 用于控制傳送帶的啟停、灌裝閥的動作、封蓋機的運行和各種傳感器的信號采集。其高速的輸入/輸出響應能力確保了生產線的高效、連續運行。

• 水處理廠設備控制： 在自來水廠和污水處理廠，ABB PDD200A101 用于控制各種泵的啟停、閥門的開關和鼓風機的運行。其輸入通道接收來自水位開關、流量開關和壓力開關的信號，輸出通道控制設備的運行，實現水處理過程的自動化。

競品對比

與其他主流 DCS 和 PLC 廠商的數字量混合 I/O 模塊（如西門子的 ET 200M 數字量混合模塊、羅克韋爾的 ControlLogix 數字量混合模塊、施耐德的 Modicon 數字量混合模塊、霍尼韋爾的數字量混合模塊）相比，ABB PDD200A101 展現出其獨特的定位和優勢：

• 800xA 系統的原生集成： ABB PDD200A101 是為 ABB 800xA 系統量身定制的 I/O 模塊。它與 AC 800M 控制器和 800xA 工程師站的集成深度是第三方解決方案無法比擬的。在 800xA 的統一工程環境中，用戶可以完成從控制策略組態到 I/O 通道配置的全部工作，實現了工程數據的無縫流轉和一致管理。

• S200 I/O 系列的成熟平臺： ABB 的 S200 I/O 系列是一個經過長期現場驗證的成熟 I/O 平臺。ABB PDD200A101 作為該系列的一員，其可靠性、穩定性和抗干擾能力已經過全球無數工業應用的檢驗。

• 靈活的配置能力： ABB PDD200A101 的輸入濾波時間、輸出故障安全模式等參數可以通過軟件靈活配置，適應不同應用場景的需求。這種靈活性為用戶提供了更大的便利。

• ABB 的全球支持網絡： 選擇 ABB PDD200A101 意味著可以獲得 ABB 遍布全球的技術支持和工程服務網絡的支持。無論是備件供應、現場調試還是系統升級，ABB 都能夠提供專業、及時的幫助。

選型建議與注意事項

在涉及 ABB PDD200A101 的選型、安裝或維護工作時，請務必留意以下幾點：

1. 通道配置確認： 在選型時，務必確認 ABB PDD200A101 的輸入和輸出通道數量、類型是否滿足應用需求。雖然通常為 8 輸入/8 輸出，但具體版本可能有所不同。確保模塊的通道配置與您的現場信號點數和類型完全匹配。

2. 輸出負載類型確認： 在連接現場負載前，務必確認負載的類型（阻性、感性）和功率，確保其在 ABB PDD200A101 每個輸出通道的驅動能力范圍內。對于感性負載（如繼電器線圈、電磁閥），必須在負載兩端并聯續流二極管，以保護輸出晶體管免受關斷時產生的反向感應電動勢的損壞。

3. 外部電源考慮： ABB PDD200A101 的輸出通道通常需要外部 24 VDC 現場電源來驅動負載。在設計和接線時，需要提供穩定可靠的 24 VDC 電源，并確保電源容量足夠。
