產品描述

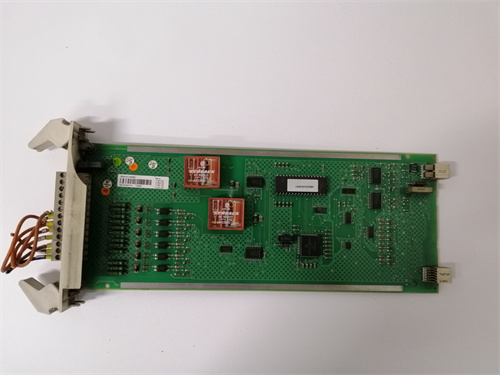

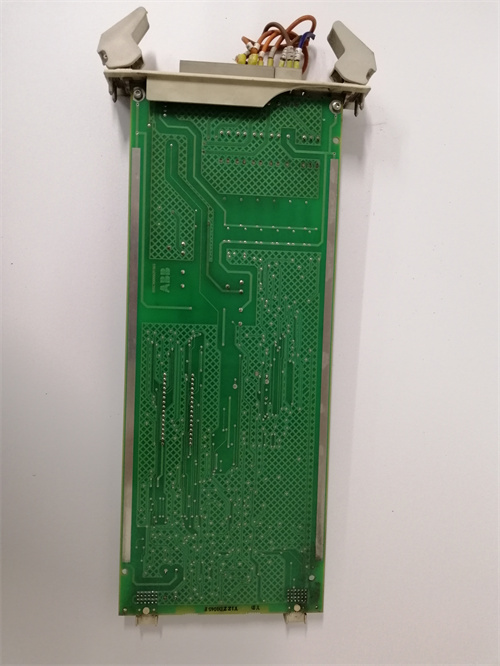

ABB TC520 3BSE001449R1 是一款高性能的通信接口模塊，屬于 ABB（阿西亞·布朗·勃法瑞）旗下備受贊譽的 MasterPiece 200 系列分布式控制系統的重要組成部分。作為 ABB 在過程控制領域的經典產品，MasterPiece 200 系列以其高可靠性、模塊化設計和靈活的配置能力而著稱，廣泛應用于電力、化工、冶金和水處理等行業。ABB TC520 是該系列中專用于實現控制系統與外部設備通信的接口模塊，其完整訂貨號 3BSE001449R1 確保了其在 ABB 全球供應體系中的唯一性和可追溯性。該模塊通常安裝在 MasterPiece 200 控制系統的 I/O 機架內，通過背板總線與主控單元（如 MP200/1 控制器）進行高速數據交換，同時通過其前端通信接口與各種外部設備連接，如編程器、操作員站、其他控制系統以及智能現場設備。ABB TC520 3BSE001449R1 作為 MasterBus 通信接口模塊，支持 ABB 的專有 MasterBus 通信協議，實現控制器與上位機系統、遠程 I/O 站和其他控制器之間的數據通信。對于過程工業的自動化工程師、系統集成商和維護人員而言，ABB TC520 是連接 ABB MasterPiece 200 控制系統與外部世界的橋梁，其通信能力和可靠性直接關系到整個控制系統的信息集成水平和運行效率。

產品參數

了解 ABB TC520 3BSE001449R1 的技術規格對于正確配置和維護 MasterPiece 200 控制系統至關重要：

• 產品型號： ABB TC520

• 完整訂貨號： ABB TC520 3BSE001449R1

• 系列歸屬： ABB MasterPiece 200 系列分布式控制系統

• 模塊類型： 通信接口模塊 / MasterBus 通信接口

• 通信協議： 支持 ABB 專有的 MasterBus 通信協議

• 通信介質： 通常使用同軸電纜或光纖作為傳輸介質

• 通信速率： MasterBus 網絡典型通信速率，支持遠距離數據傳輸

• 網絡拓?fù)洌?/span> 支持總線型或環型網絡拓?fù)浣Y(jié)構

• 通信距離： 支持長距離通信，使用光纖時可達到更遠距離

• 功能： 實現 MasterPiece 200 控制器與以下設備的數據交換：

  • 上位機監控系統（操作員站、工程師站）

  • 遠程 I/O 站（如 S100 I/O 或 S200 I/O）

  • 其他 MasterPiece 200 控制器

  • 智能現場設備（通過網關）

• 診斷功能： 前面板 LED 指示燈，用于顯示模塊狀態、通信活動狀態和網絡故障狀態

• 背板接口： 通過 MasterPiece 200 機架背板與主控單元進行數據交換

• 電源要求： 通過背板從系統電源模塊供電

• 安裝方式： 插拔式模塊，安裝在 MasterPiece 200 系列的標準機架內

• 工作溫度： 0°C 至 55°C，適用于工業控制柜環境

優勢特點

ABB TC520 3BSE001449R1 憑借其可靠的通信能力和與 MasterPiece 200 系統的無縫集成，在過程控制領域擁有顯著優勢：

• 可靠的 MasterBus 通信： ABB TC520 的核心功能是實現基于 MasterBus 協議的數據通信。MasterBus 是 ABB 專為工業過程控制設計的通信協議，具有高可靠性、確定性強和抗干擾能力好的特點。通過 ABB TC520 3BSE001449R1，MasterPiece 200 控制器可以與上位機系統、遠程 I/O 站和其他控制器建立穩定、可靠的通信連接，確保過程數據和指令的準確傳輸。

• 支持多種網絡拓?fù)洌?/span> ABB TC520 支持總線型和環型等多種網絡拓?fù)浣Y(jié)構，為用戶提供了靈活的組網方式。在環型拓?fù)渲?，即使某處通信電纜發生斷線，通信仍能通過備用路徑繼續傳輸，大大提高了通信網絡的可靠性。這種冗余特性對于需要高可用性的關鍵過程控制應用尤為重要。

• 遠距離通信能力： MasterBus 網絡支持較長的通信距離，特別是在使用光纖作為傳輸介質時，通信距離可達數公里。這使得 ABB TC520 3BSE001449R1 非常適用于需要將遠程 I/O 站或操作員站部署在遠離中央控制室場合的應用，如大型化工廠、長輸管道和水處理廠。

• 與 MasterPiece 200 系統的無縫集成： 作為 ABB MasterPiece 200 系統的原生通信模塊，ABB TC520 與 MP200/1 控制器、電源模塊和其他 I/O 模塊在硬件接口、電氣特性和通信協議上實現了完美的集成。在系統的組態軟件中，用戶可以方便地對通信網絡進行配置和診斷，無需額外的編程或協議轉換。

• 高可靠性設計： ABB TC520 3BSE001449R1 采用工業級元器件和嚴格的制造工藝，能夠耐受工業環境中的溫度變化、振動和電磁干擾。其可靠性已經過全球無數現場應用的長期驗證，確保了通信網絡的連續穩定運行。

• 診斷與狀態指示： 前面板的 LED 指示燈為維護人員提供了直觀的模塊狀態和網絡活動信息。通過觀察指示燈，可以快速判斷模塊是否正常工作、是否有通信活動以及是否存在網絡故障，大大簡化了故障排查過程。

應用案例

ABB TC520 3BSE001449R1 廣泛應用于需要將 MasterPiece 200 控制系統與上位機、遠程 I/O 或其他控制器進行通信的各類過程工業領域：

• 火電廠機組控制： 在火力發電廠，ABB TC520 被用于構建連接鍋爐、汽輪機和發電機控制系統的通信網絡。它將各個 MasterPiece 200 控制器連接到中央控制室的操作員站和工程師站，實現對整個機組運行狀態的集中監視和操作。同時，它還可以與電網調度中心的遠動通信設備連接，上傳發電數據并接收調度指令。

• 化工廠分布式控制： 在大型化工廠，生產過程分布在廣闊的區域。ABB TC520 3BSE001449R1 用于構建連接中央控制室與各車間遠程 I/O 站的通信網絡。通過 MasterBus 光纖環網，中央控制室的控制器可以實時采集各車間的工藝參數，并向各車間的執行機構發送控制指令，實現對全廠生產過程的集中控制。

• 水處理廠全廠監控： 在自來水廠和污水處理廠，工藝流程沿水流方向線性分布。ABB TC520 用于構建連接中央控制室與分布在進水口、預處理、生化反應、沉淀、過濾和出水口等各工藝段遠程 I/O 站的通信網絡，實現全廠工藝參數的集中監控和設備的遠程控制。

• 冶金生產線控制： 在鋼鐵和有色金屬的軋制、熱處理等生產線上，ABB TC520 3BSE001449R1 用于連接各個工藝段的控制器，實現生產線的協調控制和數據跟蹤，確保產品質量和生產效率。

• 多控制器協同控制： 在一些大型項目中，可能需要多個 MasterPiece 200 控制器協同工作。ABB TC520 通過 MasterBus 網絡將這些控制器連接起來，實現控制器之間的數據交換和聯鎖控制，共同完成復雜的控制任務。

競品對比

與其他主流 DCS 廠商的通信模塊（如西門子的 SIMATIC NET 通信處理器、霍尼韋爾的通信接口模塊、橫河的 Vnet 通信模塊）相比，ABB TC520 3BSE001449R1 展現出其獨特的定位和優勢：

• MasterPiece 200 系統的原生集成： ABB TC520 是為 ABB MasterPiece 200 系統量身定制的通信模塊。它與 MP200/1 控制器和 MasterBus 協議的集成深度是第三方通信解決方案無法比擬的。這種原生的集成性確保了通信的實時性、可靠性和確定性。

• 成熟的 MasterBus 技術： MasterBus 是 ABB 在過程控制領域長期積累和驗證的成熟通信技術。ABB TC520 3BSE001449R1 作為 MasterBus 網絡的接口，其性能和可靠性已經過全球數千個項目的驗證，為用戶提供了充分的技術信心。

• 高可靠性與長壽命： ABB 的 MasterPiece 200 系列產品在全球范圍內擁有龐大的裝機容量和最長的運行記錄。ABB TC520 作為該系列的經典產品，其可靠性和穩定性已經過數十年的現場運行驗證，贏得了用戶的廣泛信賴。

• 支持光纖環網冗余： ABB TC520 對光纖環網拓?fù)涞闹С?，為用戶提供了?gòu)建高可靠性通信網絡的能力。在關鍵控制應用中，環網冗余可以確保通信網絡在任何單點故障時仍能繼續工作，大大提高了系統的可用性。

選型建議與注意事項

在涉及 ABB TC520 3BSE001449R1 的選型、安裝或維護工作時，請務必留意以下幾點：

1. 完整訂貨號核對： 在訂購備件時，務必使用完整的訂貨號 ABB TC520 3BSE001449R1 進行核對，確保獲得準確的產品。不同后綴的版本可能在硬件功能或固件版本上存在差異，必須與您現有模塊完全匹配。

2. 網絡拓?fù)湟?guī)劃： 在設計通信網絡時，需要根據現場實際情況（如各站點間的距離、可靠性要求、成本預算）選擇合適的網絡拓?fù)浣Y(jié)構（總線型或環型）。對于關鍵應用，建議采用光纖環型拓?fù)湟蕴岣咄ㄐ诺目煽啃浴?/p>

3. 通信介質選擇： 根據通信距離和環境條件選擇合適的通信介質。對于較近距離且電磁環境良好的場合，可以選擇同軸電纜；對于長距離或強電磁干擾環境，建議選擇光纖。

4. 終端匹配： 在總線型網絡中，必須在總線的兩端安裝終端匹配器（Terminator）以避免信號反射。如果 ABB TC520 3BSE001449R1 位于總線的一端，請確保已正確安裝終端電阻。

5. 地址設置： 在 MasterBus 網絡上，每個通信節點（包括 ABB TC520）都必須設置唯一的站地址，以確保通信的正確性。在安裝前，務必根據系統設計正確設置模塊上的地址撥碼開關。

6. 接地要求： ABB TC520 的安裝必須嚴格遵守 ABB 提供的接地指南。正確的接地是確保通信穩定、抗干擾能力和系統安全的關鍵。

7. 固件版本兼容性： 在將 ABB TC520 3BSE001449R1 安裝到現有系統之前，務必確認其固件版本與您的控制器和系統軟件版本兼容，避免因版本不匹配導致通信失敗或功能異常。
