產品描述

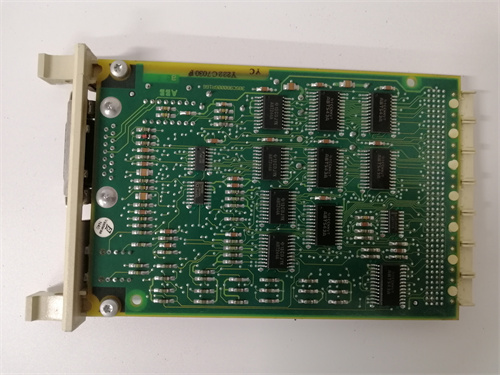

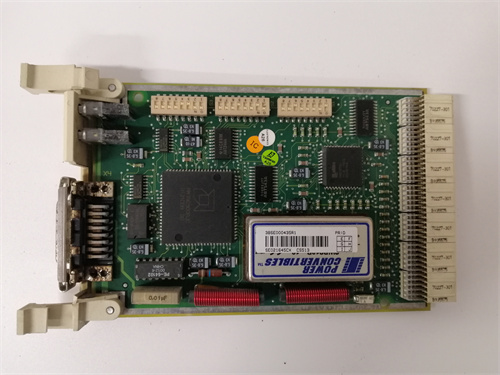

ABB CS513AK01 3BSE091971R1 是ABB Ability? System 800xA分布式控制系統中的核心控制器模塊，屬于AC 500-S系列安全控制器。該模塊專為功能安全應用而設計，符合IEC 61508 SIL 3安全完整性等級要求，承擔著緊急停車、安全聯鎖、火災及氣體檢測系統（F&G）、燃燒器管理等關鍵安全功能的執行任務。
ABB CS513AK01 3BSE091971R1 采用雙通道冗余架構設計，內置獨立的安全邏輯處理器，支持PROFIsafe安全通信協議，可與ABB的S800 I/O模塊、安全I/O模塊無縫集成。其模塊化設計使其能夠靈活配置于System 800xA安全系統中，構建符合國際安全標準的高可用性安全儀表系統（SIS）。該模塊廣泛應用于石油化工、電力、油氣、制藥等過程工業的關鍵安全保護場景。
產品參數
安全等級：IEC 61508 SIL 3、IEC 61511 SIL 3
處理器：32位RISC處理器，雙通道冗余
內存：4 MB程序內存，8 MB數據內存
存儲：2 MB Flash（安全系統與應用程序）
通信接口：2個PROFIBUS DP接口，支持PROFIsafe安全協議；1個以太網接口，支持Modbus TCP
冗余支持：1oo2雙冗余架構，支持CPU冗余、電源冗余、通信冗余
I/O擴展：通過PROFIBUS DP連接S800 I/O站，最大支持數千點I/O
診斷覆蓋率：>99%（內置自診斷功能）
響應時間：<50 ms（緊急停車信號處理）
工作溫度：-25 °C 至 +70 °C（工業級寬溫）
防護等級：IP20
認證：TüV SIL 3認證、UL、CE、ATEX、IECEx
優勢與特點
SIL 3安全等級認證
ABB CS513AK01 3BSE091971R1 通過TüV SIL 3認證，符合IEC 61508和IEC 61511國際標準，可滿足石油化工、電力、油氣等行業最高等級的安全保護要求。
雙通道冗余安全架構
內置雙冗余安全處理器，采用1oo2表決架構，任一通道故障不影響安全功能執行，同時內置豐富的自診斷功能，確保安全系統的高可用性和可靠性。
PROFIsafe安全通信
支持PROFIsafe安全協議，ABB CS513AK01 3BSE091971R1 可通過PROFIBUS DP與安全I/O模塊進行安全數據交換，實現安全信號的安全傳輸，避免通信故障導致的安全功能失效。
深度集成System 800xA生態系統
作為ABB System 800xA平臺的安全控制器，ABB CS513AK01 3BSE091971R1 與ABB的S800 I/O模塊、操作員站、工程站實現原生集成，支持統一的工程組態、報警管理和歷史數據記錄。
寬溫與惡劣環境適應性
工作溫度范圍覆蓋-25°C至+70°C，并具備抗振動、抗沖擊、抗電磁干擾設計，適用于化工廠、海上平臺、發電廠等嚴苛工業環境。
應用領域與應用案例
應用領域
應用案例
某大型煉化企業在重整裝置緊急停車系統升級改造中，采用 ABB CS513AK01 3BSE091971R1 作為安全控制器，配合ABB S800安全I/O模塊，構建了雙冗余SIL 3等級安全儀表系統。該系統監測反應器溫度、壓力、可燃氣體濃度等關鍵參數，在異常情況下可在50毫秒內完成緊急停車。系統投運兩年以來，成功避免了多次潛在的安全事故，并通過了TüV功能安全審核。
在另一個案例中，某海上油氣平臺利用 ABB CS513AK01 3BSE091971R1 構建火災及氣體檢測系統，實現平臺全區域的火警和氣體泄漏監測。該模塊憑借其寬溫設計和高抗腐蝕能力，在海洋高鹽霧環境中穩定運行超過5年，同時通過PROFIsafe協議將安全信號可靠傳輸至中央控制室，大幅提升了平臺的安全管理水平。
競品對比
相較于通用型安全PLC，ABB CS513AK01 3BSE091971R1 在過程工業安全保護領域具有深度優化和行業積淀，其PROFIsafe通信支持和System 800xA原生集成更適合石油化工等連續過程工業場景。與同級別競品相比，該模塊在系統集成度、環境適應性和診斷覆蓋率方面優勢明顯。
選型建議與注意事項
選型建議
若您的應用場景為石油化工裝置緊急停車、燃燒器管理或火災及氣體檢測，ABB CS513AK01 3BSE091971R1 是System 800xA安全平臺下的標準選擇，建議搭配ABB的S800安全I/O模塊（如S800 I/O）和冗余電源模塊使用。
對于SIL 3等級應用，建議采用雙冗余配置，即配置一塊 ABB CS513AK01 3BSE091971R1（內置雙通道冗余）即可滿足1oo2架構要求，同時配合冗余電源和冗余PROFIBUS網絡，確保最高等級的安全可用性。
若系統需與第三方設備進行安全通信，可利用 ABB CS513AK01 3BSE091971R1 的PROFIsafe協議，通過PROFIBUS DP與具備PROFIsafe能力的變頻器、閥門定位器等設備實現安全數據交換。
對于需要遠程監控和維護的應用，建議通過以太網接口將 ABB CS513AK01 3BSE091971R1 接入System 800xA資產監控平臺，實現安全事件的追溯分析和預測性維護。
注意事項
該模塊為System 800xA安全系統專用控制器，工程組態需使用ABB的800xA安全版工程軟件，該軟件需經過功能安全培訓的工程師操作，選型時需納入培訓和認證預算。
安全邏輯的修改和變更需遵循IEC 61511安全生命周期管理流程，任何修改均需進行安全驗證和回歸測試，不可直接在生產環境中在線修改。
ABB CS513AK01 3BSE091971R1 的PROFIBUS通信網絡需采用專用屏蔽電纜，并按照PROFIBUS安裝規范進行布線，避免通信干擾導致安全功能降級。
在系統調試階段，建議充分進行故障模擬測試（如模擬I/O故障、通信中斷、通道故障等），驗證安全邏輯的可靠性和系統恢復能力，并記錄測試結果以備安全審計。
若應用于化工、油氣等防爆區域，需確認模塊具備相應的ATEX或IECEx認證，并按照防爆規范進行安裝和維護，嚴禁帶電插拔模塊。
安全系統需定期進行功能安全審核，包括SIL等級驗證、診斷覆蓋率測試、響應時間測試等，確保 ABB CS513AK01 3BSE091971R1 在整個生命周期內持續滿足SIL 3要求。
建議將安全系統的事件日志和診斷信息通過System 800xA上傳至企業級安全管理系統，實現安全事件的集中管理和追溯分析，便于持續改進。
