產品概述

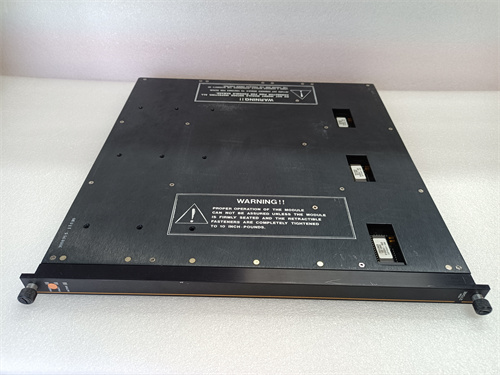

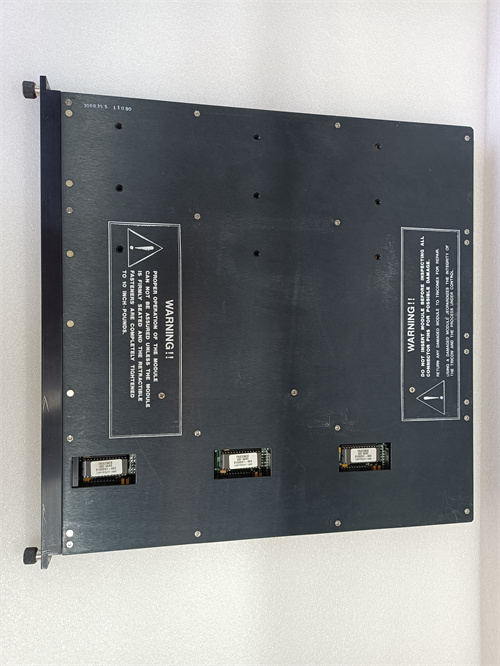

TRICONEX 3704E 是施耐德電氣旗下Triconex品牌推出的一款高性能數字量輸入模塊，屬于Trident安全儀表系統（SIS）的核心組件之一。該產品專為關鍵過程的安全保護應用而設計，采用三重模塊冗余（TMR）架構，實現對現場數字量信號的高可靠性采集。TRICONEX 3704E 以其卓越的容錯能力、高可用性和嚴格的安全認證，廣泛應用于石油化工、核電、油氣輸送、海洋平臺等對安全性和可靠性要求極高的工業領域，是構建安全儀表系統（SIS）和緊急停車系統（ESD）的理想選擇。

產品參數

• 型號：TRICONEX 3704E

• 所屬系列：Trident 安全儀表系統（SIS）

• 產品類型：數字量輸入模塊

• 架構：三重模塊冗余（TMR）架構

• 通道數量：32通道

• 輸入類型：24 VDC 數字量輸入（支持干觸點/電壓輸入）

• 輸入電壓范圍：18-32 VDC

• 輸入電流：每通道典型值 5 mA @ 24 VDC

• 輸入阻抗：約 4.7 kΩ

• 響應時間：可配置，最小 5 ms（典型值 10-50 ms）

• 診斷覆蓋率：> 99%（內置全面自診斷功能）

• 安全完整性等級：TüV認證 SIL 3（符合 IEC 61508 標準）

• 隔離特性：通道與系統總線間隔離，通道間隔離（分組隔離）

• 故障容錯：支持單點故障容錯，任一通道或模塊內部故障不影響系統安全運行

• 狀態指示：每通道獨立LED狀態指示燈 + 模塊狀態指示燈

• 供電電壓：通過Triconex系統背板供電

• 工作溫度：-20°C 至 +60°C

• 防護等級：IP20（適用于機柜內安裝）

• 認證標準：TüV SIL 3、CE、UL、CSA、ATEX

優勢與特點

1. 三重模塊冗余（TMR）架構
   TRICONEX 3704E 采用Triconex標志性的三重模塊冗余設計，模塊內部集成了三個獨立的輸入處理通道，每個通道獨立采集、處理和診斷輸入信號。三個通道的結果通過硬件和軟件進行表決，確保在任一通道故障時系統仍能輸出正確的信號。這一架構使 TRICONEX 3704E 實現了極高的故障容錯能力和系統可用性。

2. SIL 3安全等級認證
   模塊通過了TüV Rheinland的嚴格認證，符合IEC 61508標準SIL 3等級要求。TRICONEX 3704E 可應用于最高安全完整性等級的安全儀表系統（SIS），為關鍵過程提供可靠的安全保護，滿足石油化工、核電等行業對安全系統的最嚴格要求。

3. 高診斷覆蓋率
   模塊內置全面的自診斷功能，包括輸入信號監測、通道故障檢測、通信狀態監測、電源監測等。TRICONEX 3704E 的診斷覆蓋率超過99%，能夠快速識別和報告模塊內部及外部故障，確保安全功能的可靠執行。

4. 靈活的信號兼容性
   TRICONEX 3704E 支持干觸點輸入和電壓輸入兩種方式，可靈活適應不同類型的現場信號。模塊可直接連接緊急按鈕、壓力開關、溫度開關、液位開關、閥門位置反饋等安全相關設備，無需額外的信號轉換電路。

5. 可配置的輸入濾波
   模塊支持軟件可配置的輸入濾波時間，可根據現場信號的特性進行優化設置。TRICONEX 3704E 的濾波功能可有效抑制觸點抖動和現場干擾，確保輸入信號的穩定性和可靠性，同時滿足安全應用對響應速度的要求。

6. 直觀的狀態指示
   每通道配備獨立的LED狀態指示燈，可直觀顯示當前輸入信號的狀態。TRICONEX 3704E 的模塊狀態指示燈可顯示模塊工作狀態、故障情況和通信狀態，極大方便了現場調試和維護工作。

7. 堅固的工業設計
   模塊采用工業級元器件和堅固的金屬外殼設計，具備優異的抗振動、抗沖擊和抗電磁干擾能力。TRICONEX 3704E 的工作溫度范圍寬達-20°C至+60°C，適用于海上平臺、化工廠等惡劣工業環境。

應用案例

在石油化工行業的緊急停車系統（ESD）中，TRICONEX 3704E 被廣泛應用于采集各類安全聯鎖信號，包括緊急按鈕、壓力開關、溫度開關、火焰探測器、可燃氣體探測器等。某大型煉化一體化項目采用 TRICONEX 3704E 作為ESD系統的數字量輸入模塊，其TMR架構和SIL 3認證確保了在發生工藝異常時能夠及時觸發安全聯鎖動作，保障了人員和設備安全，系統可用率達到99.999%以上。

在核電站的反應堆保護系統中，TRICONEX 3704E 用于采集反應堆保護相關的關鍵信號，包括中子通量信號、壓力開關狀態、溫度開關狀態等。某核電站采用 TRICONEX 3704E 作為保護系統的輸入模塊，其高可靠性和嚴格的核級質量標準通過了核安全監管機構的嚴格審查，保障了反應堆保護系統的可靠運行。

在天然氣長輸管道的壓氣站安全系統中，TRICONEX 3704E 用于采集壓縮機振動監測、溫度監測、壓力監測等安全相關信號。某國家天然氣主干管網項目選用 TRICONEX 3704E 作為安全儀表系統的輸入模塊，其高診斷覆蓋率和故障容錯能力保障了壓氣站在無人值守條件下的安全運行，有效降低了維護成本和安全風險。

競品對比

相較于其他安全儀表系統的數字量輸入模塊，TRICONEX 3704E 在TMR架構、安全等級、診斷覆蓋率、故障容錯能力和環境適應性方面均處于行業領先水平，其Triconex平臺的成熟可靠性和廣泛應用經驗更使其成為安全儀表系統領域的標桿產品。

選型建議

1. 安全等級要求：根據應用的安全完整性等級（SIL）要求選擇合適的模塊。TRICONEX 3704E 通過了SIL 3認證，可滿足最高等級的安全應用需求。選型時需確認項目的SIL等級要求，確保模塊滿足安全標準。

2. 通道數量匹配：根據現場安全相關輸入信號的數量選擇合適規格的模塊。TRICONEX 3704E 提供32通道配置，若輸入點數較多，可通過增加模塊數量靈活擴展。建議預留10%-20%的備用通道，便于后續系統擴展。

3. 輸入信號類型確認：在選型前需確認現場安全相關設備的輸出信號類型。TRICONEX 3704E 支持干觸點輸入和24 VDC電壓輸入，選型時需根據現場信號特點配置相應的接線方式和參數。

4. 響應時間要求：根據安全應用對信號采集速度的要求評估模塊性能。TRICONEX 3704E 支持可配置的輸入濾波時間（最小5 ms），選型時需在抗干擾能力和響應速度之間進行平衡，確保安全功能滿足響應時間要求。

5. 系統兼容性確認：在選型前需確認 TRICONEX 3704E 與Triconex Trident系統控制器及機架的兼容性。建議參考Triconex官方發布的兼容性列表進行確認。

注意事項

• 接線規范：TRICONEX 3704E 的接線必須嚴格按照技術手冊中的接線圖執行。對于干觸點輸入，需連接外部24 VDC電源；對于電壓輸入，可直接接收來自現場設備的有源信號。建議采用屏蔽電纜，并將屏蔽層在模塊側單端接地，以抑制電磁干擾。

• 電源要求：模塊需要現場側24 VDC供電，該電源應為穩定、純凈的直流電源，建議采用專用的安全儀表系統電源。供電電源的紋波和噪聲不應超過模塊的允許范圍，以免影響輸入信號的檢測可靠性。

• 接地要求：模塊的接地端子必須可靠連接至系統接地網。安全儀表系統對接地要求極為嚴格，良好的接地不僅能保障人身安全，還能有效抑制電磁干擾，確保 TRICONEX 3704E 的輸入信號檢測準確性和安全功能的可靠性。

• 冗余架構理解：TRICONEX 3704E 的TMR架構意味著模塊內部有三個獨立的輸入處理通道。在系統組態時，需正確配置三個通道的信號映射關系，確保表決邏輯正確執行。更換模塊時，需確認新模塊的固件版本與系統兼容。

• 安全功能測試：根據IEC 61511等安全標準要求，安全儀表系統需要進行定期的功能測試。建議制定 TRICONEX 3704E 的定期測試計劃，包括通道功能測試、故障注入測試和冗余切換測試，確保安全功能在需要時能夠可靠執行。

• 靜電防護：TRICONEX 3704E 為精密安全設備，安裝和拆卸過程中應佩戴防靜電手環，避免靜電放電損壞內部電路元件。模塊應存放于防靜電包裝內，避免潮濕和劇烈振動。

• 參數備份：在更換模塊或進行維護前，建議通過Triconex工程工作站備份模塊的配置參數，以便在更換模塊后快速恢復系統運行。

• 備件管理：對于關鍵安全系統，建議在備件庫中儲備至少一個 TRICONEX 3704E 作為備用模塊，以便在模塊故障時能夠快速更換，最大限度減少系統停機時間。由于安全系統的特殊性，備件管理應遵循相關規范要求。

• 技術資料獲取：TRICONEX 3704E 的詳細技術手冊、接線圖、配置指南和故障診斷方法可通過施耐德電氣官方渠道獲取。建議在系統集成和維護前仔細閱讀相關技術文檔，確保正確使用和維護安全設備。

• 變更管理：對 TRICONEX 3704E 的任何修改（包括參數調整、模塊更換、固件升級）應遵循嚴格的變更管理流程，確保安全功能不受影響。修改后需進行必要的功能測試，驗證安全完整性等級未降低。
