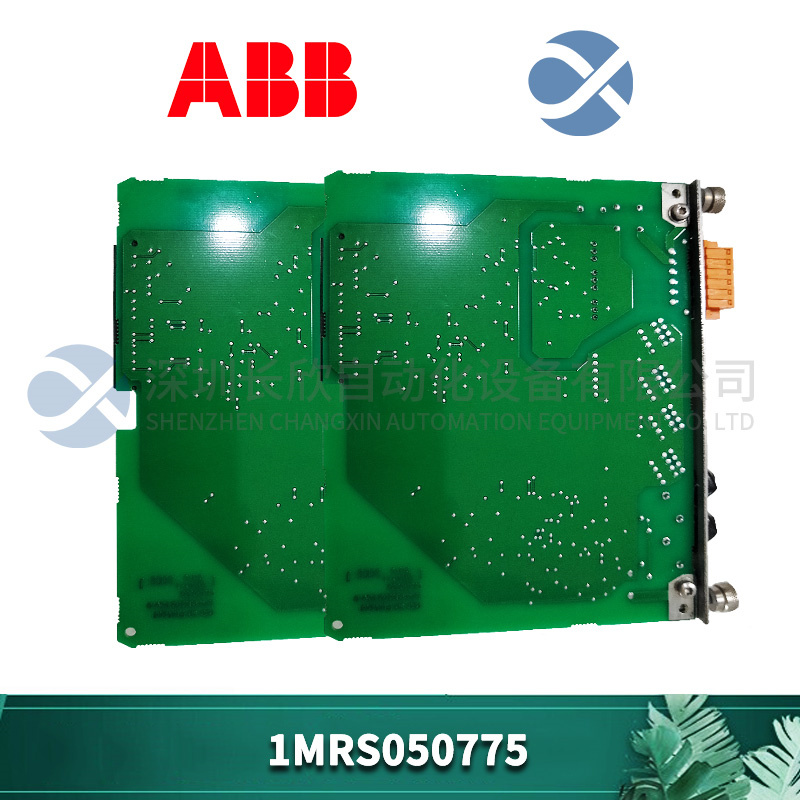

1MRS050775 ABB 元件板

　　型號：1MRS050775

　　品牌:ABB

　　產品凈重：0.148公斤

　　產品描述

　　主電路接口板從DSP取得PWM驅動脈沖信號，轉接給三相的IGBT驅動板。輔助電源板給

　　主電路接口板供電，是一個標準的反激拓?fù)涞拈_(kāi)關電源。這兩塊單板發熱量相對較小，所以

　　放在風機控制板和風機電源板上面。

　　由于直流母線電壓較高，在輔助電源板之前使用了一個密封封裝的降壓模塊，輔助

　　電源板是一個標準的反激變換器，它提供主電路接口板所需電源和IGBT驅動所需電源。

　　風機電源板直接接在母線上，采用了兩級變換器，第一級采用半橋拓?fù)浣Y(jié)構，主管

　　串二極管增加耐壓，主要原因還是輸入電壓過高，主管應力很高，用半橋雙電平,主管

　　容易選取。第二級拓?fù)錇闃?biāo)準半橋結構，第二級輸出之后采用全波整流，兩級電源都采

　　用橋式常用的UCC3808系列PWM控制器，用這種設計方案主要原因是風機所需功率比較

　　大，在1KW以上，采用橋式拓?fù)渥詈侠怼?/p>
