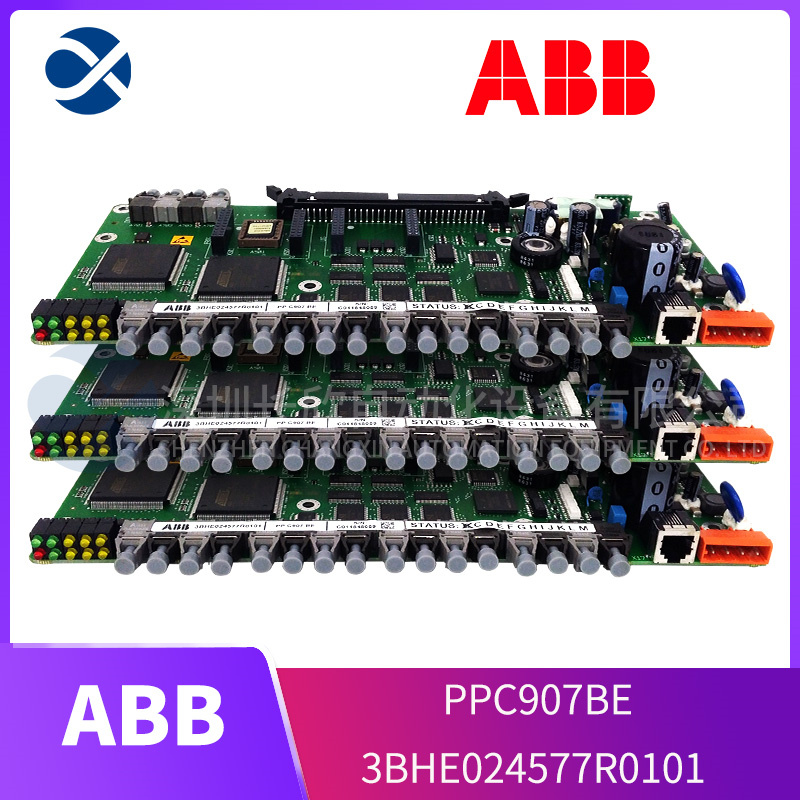

3BHE024577R0101 PPC907BE ABB 逆變器模塊

　　型號：3BHE024577R0101 PPC907BE

　　品牌:ABB

　　產品產地：美國

　　產品描述

　　工作過程一般分為整流電路、平波電路、控制電路、逆變電路四大過程。

　　1.整流電路

　　整流電路的功能是把交流電源轉換成直流電源。整流電路一般都是單獨的一塊整

　　流模塊.

　　2.平波電路

　　平波電路在整流器、整流后的直流電壓中含有電源6倍頻率脈動電壓，此外逆變

　　器產生的脈動電流也使直流電壓變動，為了抑制電壓波動采用電感和電容吸收脈

　　動電壓(電流)，一般通用變頻器電源的直流部分對主電路而言有余量，故省去電

　　感而采用簡單電容濾波平波電路。

　　3.控制電路

　　現在變頻調速器基本系用16位、32位單片機或DSP為控制核心，從而實現全

　　數字化控制。

　　變頻器是輸出電壓和頻率可調的調速裝置。提供控制信號的回路稱為主控制電

　　路，控制電路由以下電路構成:頻率、電壓的“運算電路”，主電路的“電壓、電流

　　檢測電路”，電動機的“速度檢測電路”。運算電路的控制信號送至“驅動電路”以及

　　逆變器和電動機的“保護電路

　　變頻器采取的控制方式，即速度控制、轉拒控制、PID或其它方式

　　4逆變電路

　　逆變電路同整流電路相反，逆變電路是將直流電壓變換為所要頻率的交流電壓，

　　以所確定的時間使上橋、下橋的功率開關器件導通和關斷。從而可以在輸出端U、

　　V、W三相上得到相位互差120°電角度的三相交流電壓。
