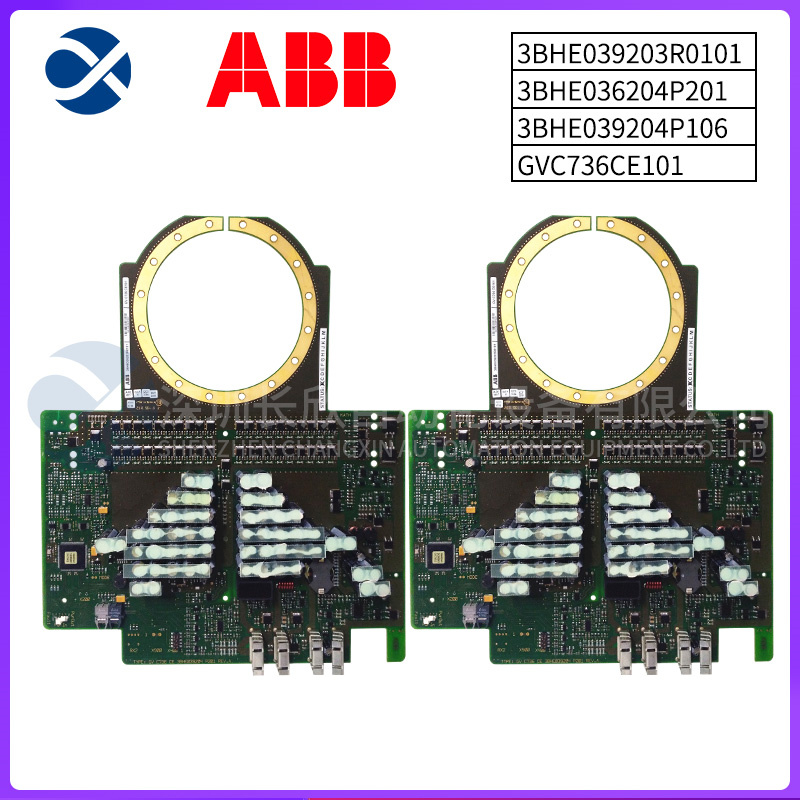

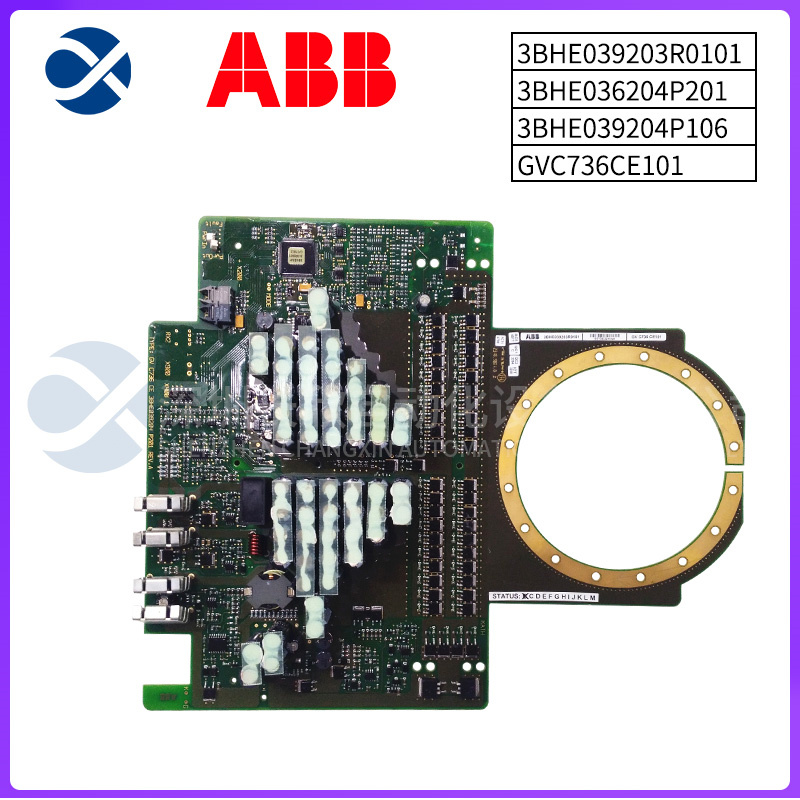

3BHE039203R0101 3BHE036204P201 3BHE039204P106 GVC736CE101 ABB IGCT模塊

　　型號：3BHE039203R0101 3BHE036204P201 3BHE039204P106 GVC736CE101

　　品牌:ABB

　　產品產地：美國

　　產品凈重：3公斤

　　產品描述

　　IGCT集成門極換流晶閘管(Intergrated Gate Commutated Thyristors)是一種中壓

　　變頻器開發的用于巨型電力電子成套裝置中的新型電力半導體開關器件(集成門極換流晶

　　閘管=門極換流晶閘管+門極單元)。1997年由ABB公司提出。IGCT使變流裝置在功率、

　　可靠性、開關速度、效率、成本、重量和體積等方面都取得了巨大進展，給電力電子成套

　　裝置帶來了新的飛躍。IGCT是將GTO芯片與反并聯二極管和門極驅動電路集成在一起，

　　再與其門極驅動器在外圍以低電感方式連接，結合了晶體管的穩定關斷能力和晶閘管低通

　　態損耗的優點，在導通階段發揮晶閘管的性能，關斷階段呈現晶體管的特性。IGCT具有電

　　流大、阻斷電壓高、開關頻率高、可靠性高、結構緊湊、低導通損耗等特點，而且造成本

　　低，成品率高，有很好的應用前景。已用于電力系統電網裝置（100MVA）和的中功率工

　　業驅動裝置（5MW）IGCT在中壓變頻器領域內成功的應用了11年的時間（到09年為止），

　　由于IGCT的高速開關能力無需緩沖電路，因而所需的功率元件數目更少，運行的可靠性

　　大大增高。

　　IGCT集IGBT（絕緣門極雙極性晶體管）的高速開關特性和GTO（門極關斷晶閘管）

　　的高阻斷電壓和低導通損耗特性于一體，一般觸發信號通過光纖傳輸?shù)絀GCT單元。在

　　ACS6000的有緣整流單元的相模塊里，每相模塊由IGCT和二極管、鉗位電容組成，由獨

　　立的門極供電單元GUSP為其提供能源。
