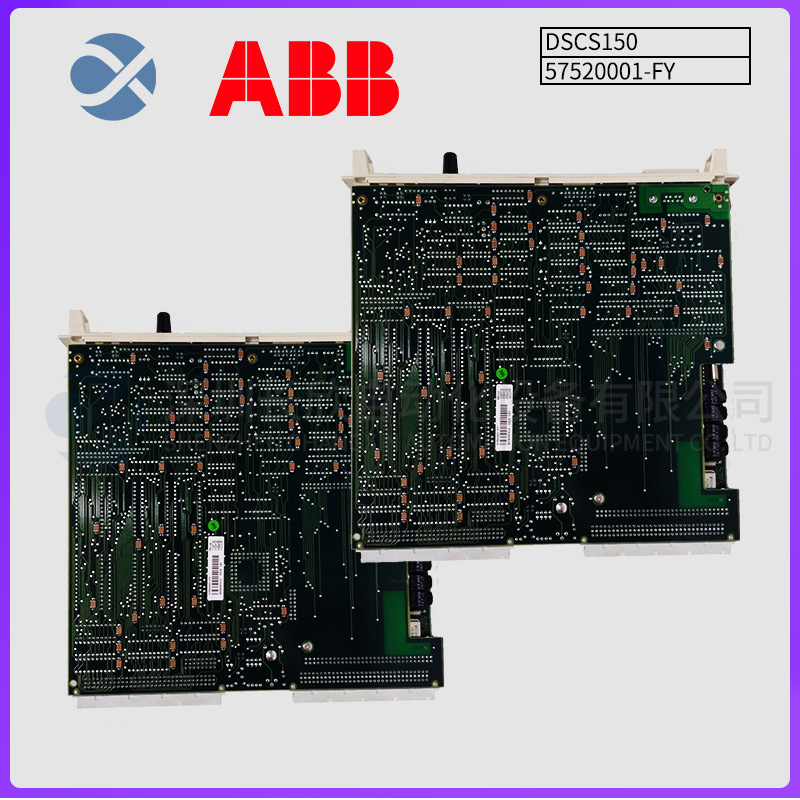

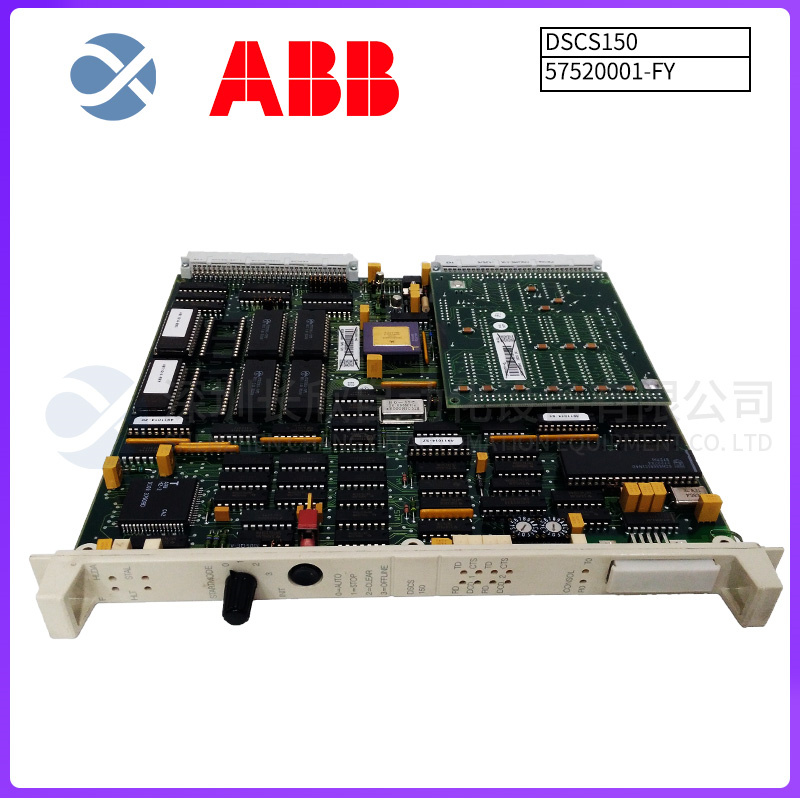

DSCS150 57520001-FYABB ABB 通信單元模塊

　　型號:DSCS150 57520001-FY

　　品牌：ABB

　　產品凈重：0.585公斤

　　產品描述

　　通信模塊工作原理：當可編程邏輯控制器投入運行時，其工作過程一般分為輸入采樣三個階段.用戶程序執行和輸出刷新三個階段。完成上述三個階段稱為掃描周期。在整個運行過程中，可編程邏輯控制器CPU以一定的掃描速度重復上述三個階段。1.輸入采樣階段。在輸入采樣階段，可編程邏輯控制器通過掃描依次讀取所有輸入狀態和數據，并將其存入I/O圖像區的相應單元。輸入取樣后，轉入用戶程序執行和輸出刷新階段。在這兩個階段，即使輸入狀態和數據發生變化，I/O圖像區域中相應單元的狀態和數據不會改變。因此，如果輸入是脈沖信號，則脈沖信號的寬度須大于掃描周期，以確保輸入可以在任何情況下讀取。

　　2.用戶程序執行階段。在用戶程序執行階段，可編程邏輯控制器總是按照自上而下的順序掃描用戶程序(梯形圖)。掃描每個梯形圖時，總是先掃描梯形圖左側由各個觸點組成的控制線，先左后右.邏輯運算由觸點組成的控制線，然后根據邏輯運算結果刷新系統中邏輯線圈的邏輯線圈RAM存儲區域對應的狀態；或刷新輸出線圈在內的狀態I/O對應位置在圖像區域的狀態；或確定是否執行梯形圖規定的特殊功能指令。詳情可以撥打呼和浩特PLC控制柜電話。也就是說，在用戶程序執行過程中，只有輸入點在I/O圖像區域的狀態和數據不會改變，其他輸出點和軟設備在圖像區域內I/O圖像區或系統RAM存儲區的狀態和數據可能會發生變化，上面的梯形圖的程序執行結果將作用于下面所有使用這些線圈或數據的梯形圖；相反，下面的梯形圖，刷新邏輯線圈的狀態或數據只能在下一個掃描周期中工作。如果在程序執行過程中立即使用，I/O指令可以直接存取I/O點。即使用I/O在指令中，輸入過程圖像寄存器的值不會更新，程序直接從I/O模塊值，輸出過程中的圖像寄存器會立即更新，這與立即輸入有些不同。

　　3.輸出刷新階段。掃描用戶程序后，可編程邏輯控制器進入輸出刷新階段。CPU按照I/O圖像區域的相應狀態和數據刷新所有輸出鎖電路，然后通過輸出電路驅動相應的外部設備。此時，是可編程邏輯控制器的真正輸出?？删幊踢壿嬁刂破鞯奶攸c。系統構成靈活，易于擴展，以開關量控制為特長；它還可以進行連續過程PID電路控制；并能與上位機構形成復雜的控制系統，如DDC和DCS等，實現生產過程的綜合自動化。使用方便，編程簡單，梯形圖簡單.編程語言，如邏輯圖或句子表，不需要計算機知識，因此系統開發周期短，現場調試方便。此外，程序可以在線修改，呼和浩特PLC控制柜在不拆卸硬件的情況下更改控制方案。能適應各種惡劣的運行環境，抗干擾能力強，可靠性強，遠高于其他機型。
