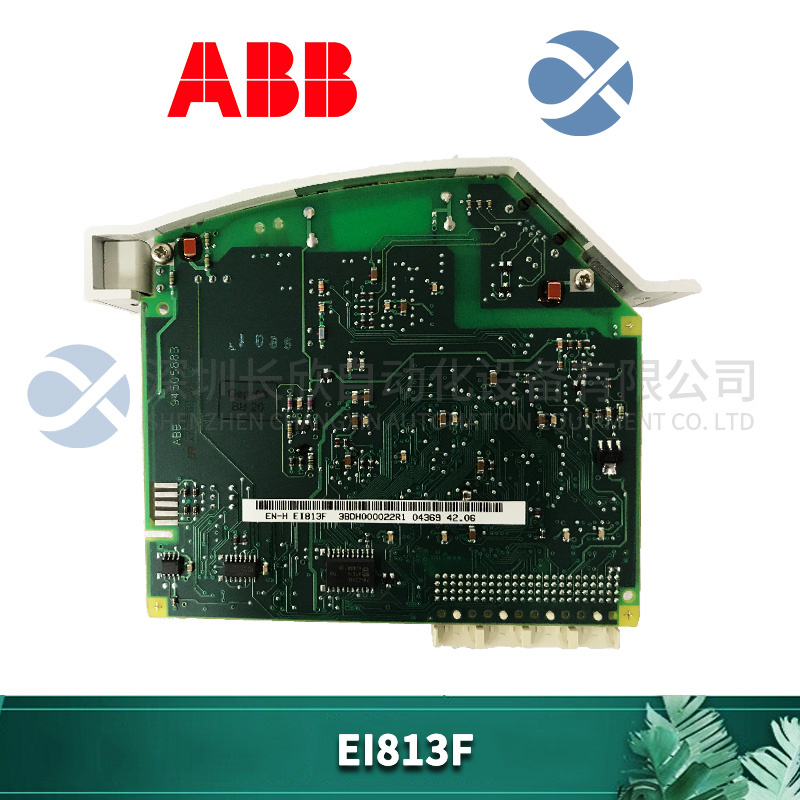

EI813F ABB 以太網模塊

　　型號:EI813F

　　品牌：ABB

　　產品凈深/長度：125毫米

　　產品凈高：155毫米

　　產品凈寬：28毫米

　　產品凈重：0.15公斤

　　產品描述

　　與PM 802F或PM 803F一起使用。不帶電池。

　　以太網數據包分段傳輸技術系統主要由以太網物理層、E1線路接口單元以及FPGA三部分實現。以太網物理層采用的是100M/10M自適應物理層芯片，主要功能是把以太網物理層信號轉換為MAC層的MII信號送給FPGA，并把FPGA產生的以太網MAC信號轉換為物理層信號發送出去。E1線路接口分為接收端和發送端，接收端的主要功能是從E1線路中恢復時鐘，進行時鐘抖動衰減處理，提取數據，然后對數據進行HDB3解碼；發送端的主要功能是對發送數據進行HDB3編碼，脈沖成型以及線路驅動。FPGA承擔了技術最主要的處理和轉換功能，分成2個模塊，第一個模塊是以太網數據包分段模塊，第二個模塊是以太網數據包恢復模塊。

　　以太網數據包分段模塊的主要功能是把以太網數據包分成數據包段落，并為每個數據包段落添加段落開銷，組成以太網數據包段落（Ethernet Package Paragraph，EPP）然后進行HDLC封裝，通過E1線路接口發送出去。模塊在FPGA內部實現，分為4個部分，分別是數據包接收存儲單元、數據包分段及開銷插入單元、E1線路接口檢測單元、HDLC封裝單元。

　　以太網數據包恢復模塊的功能是從E1數據流中將HDLC封裝的EPP提取出來，然后根據EPP中的段落開銷將EPP恢復成以太網數據包，通過以太網物理層發送出去。模塊在FPGA內部實現，分為4部分，即HDLC檢測單元、EPP調度單元、數據包恢復單元和數據包排隊發送單元
