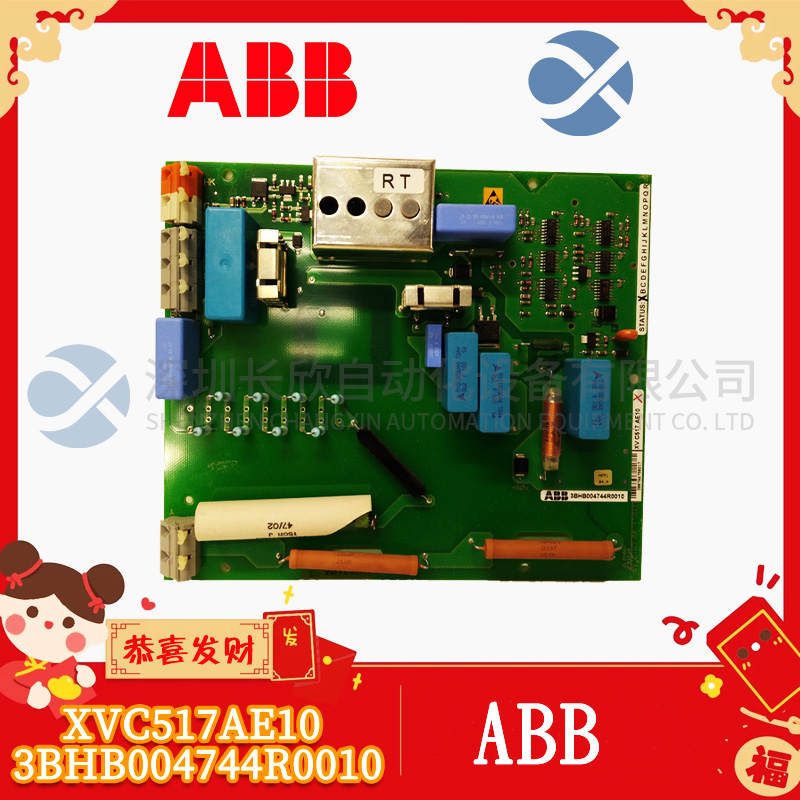

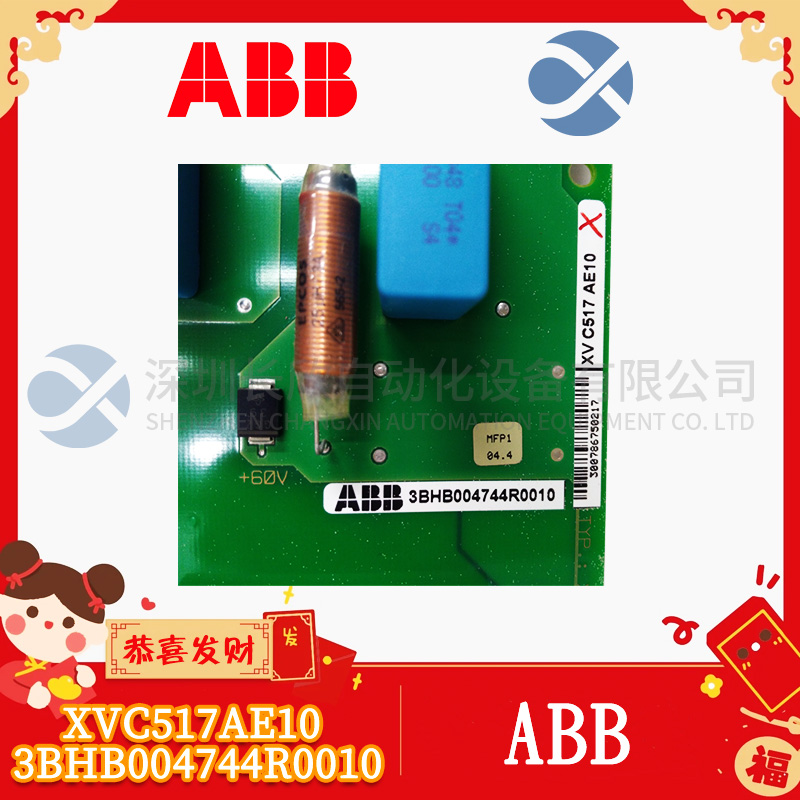

XVC517AE10 3BHB004744R0010 ABB 柵極驅動器單元

　　型號：XVC517AE10 3BHB004744R0010

　　品牌：ABB

　　產品凈重：2公斤

　　產品描述

　　一種柵極驅動電路包括多級串聯的柵極驅動單元，每一級柵極驅動單元用于輸出對應的柵極驅動信號以驅動對應的柵極線。

　　每一級柵極驅動單元包括鎖存器、高電平產生模組、第一低電平產生模組、第二低電平產生模組以及耦合電容，且其輸出的柵極驅動信號包括高電平產生模組所產生的高電平、第一低電平產生模組所產生的第一低電平以及第二低電平產生模組所產生的第二低電平，柵極驅動信號處于該第一低電平的第三時段由該第一時鐘信號和該第二時鐘信號中的該高電平所對應的第二時段和第四時段之間的時間差而決定，第一低電平小于第二低電平以產生回拉電壓，從而補償對應柵極線上的寄生電容，以避免液晶顯示裝置顯示畫面時產生閃爍現象。
