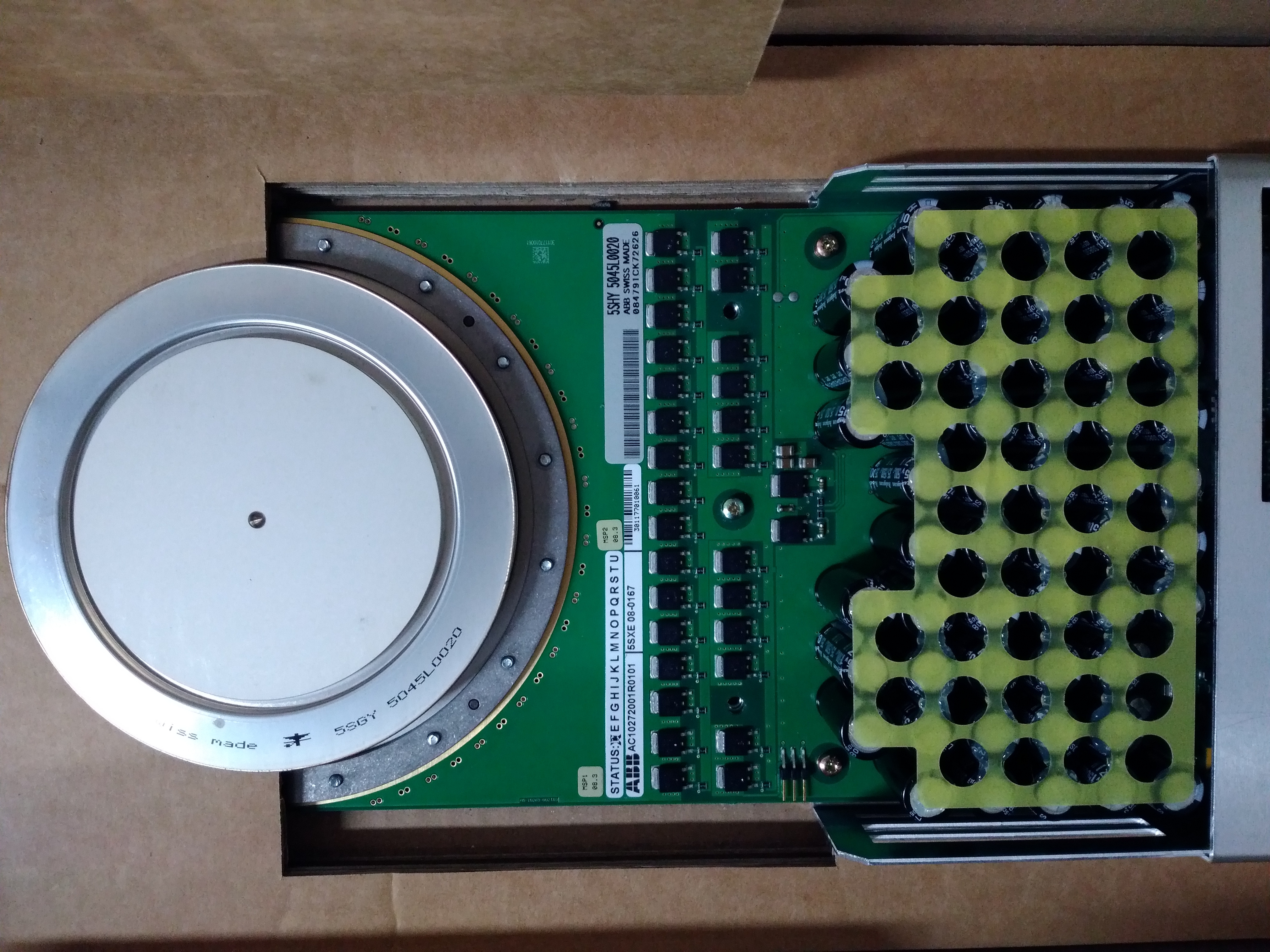

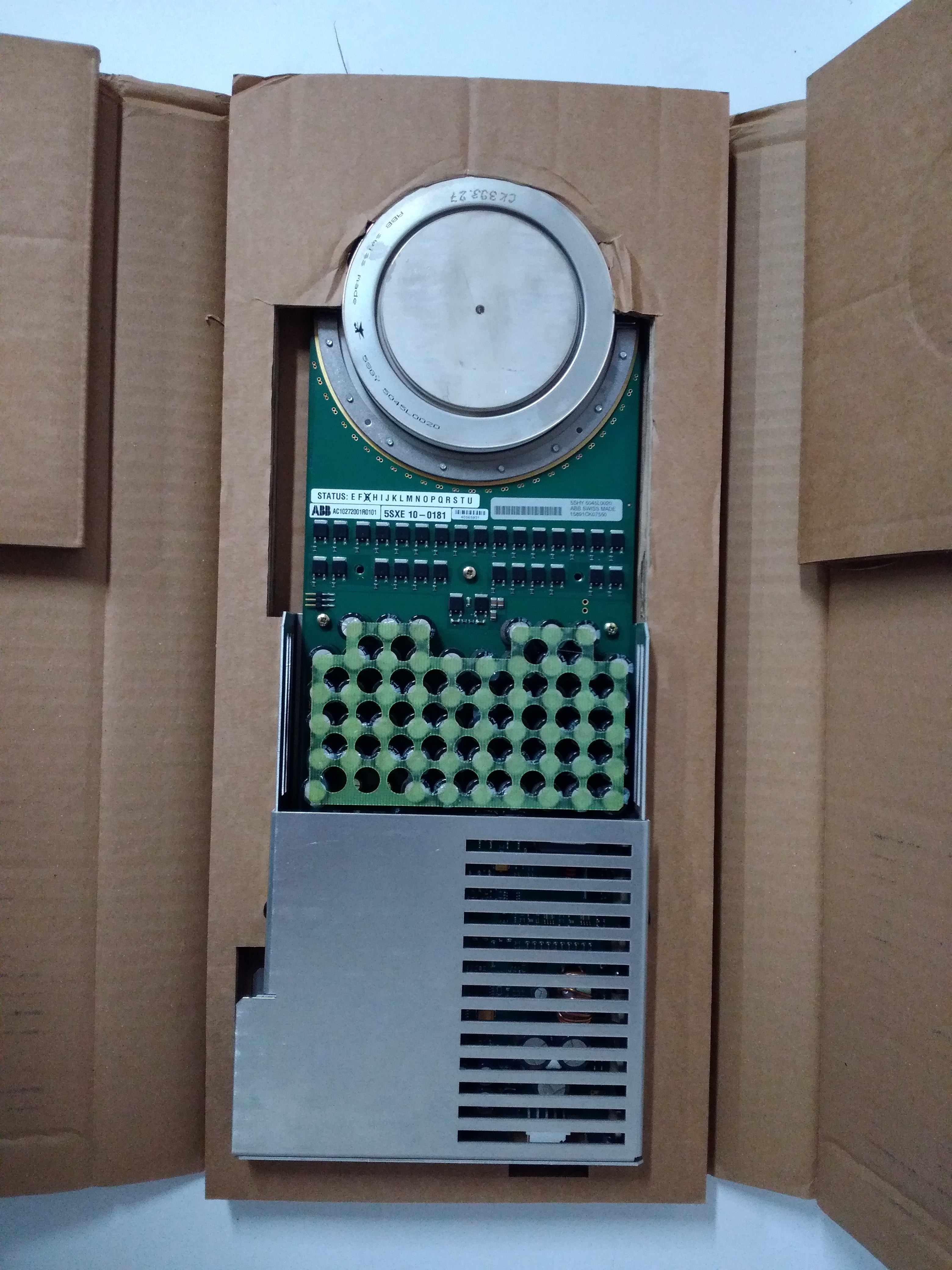

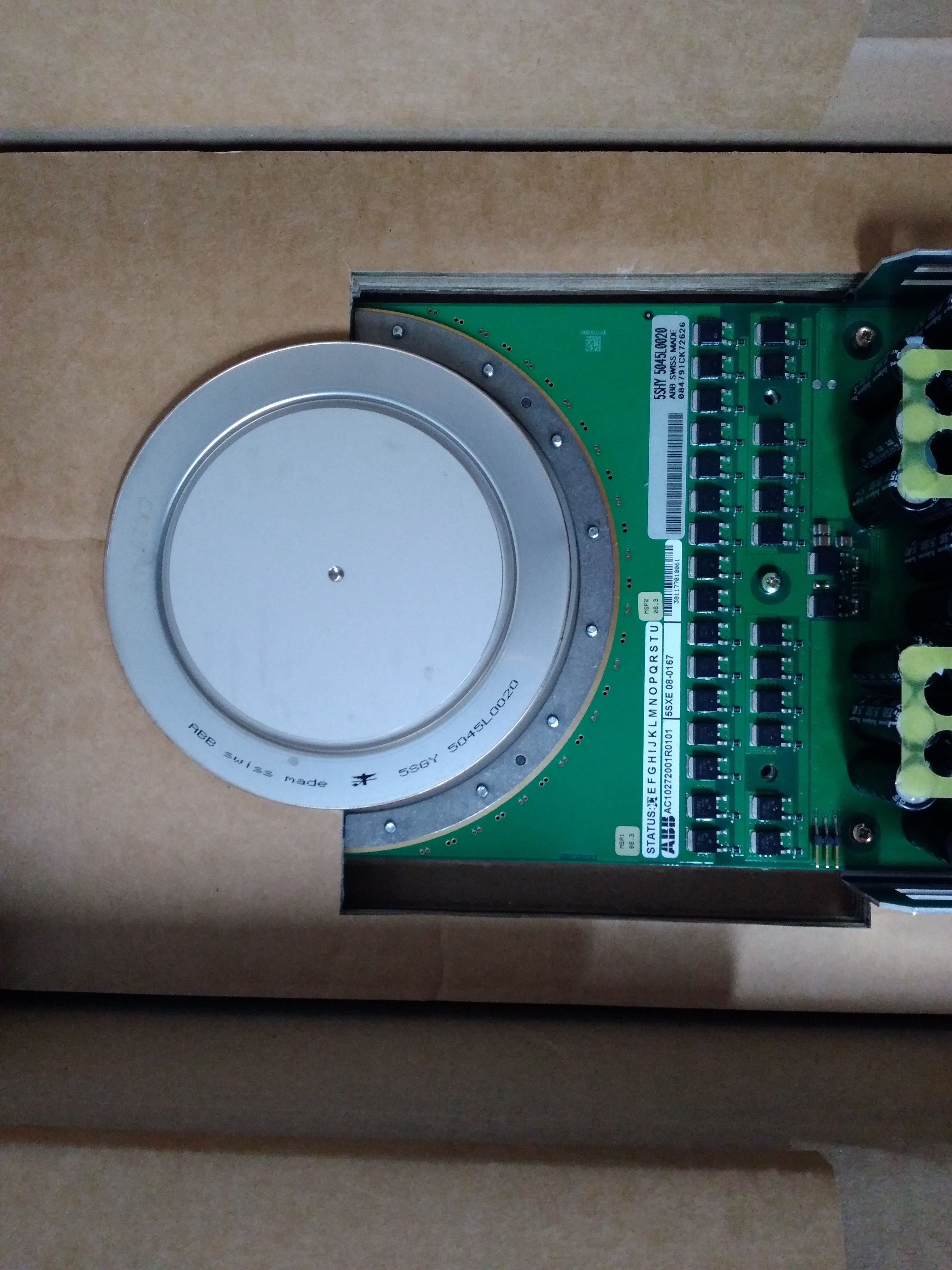

5SHY5045L0020 5SXE10-0181 AC10272001R0101ABB IGCT 模塊

　　型號：5SHY5045L0020 5SXE10-0181 AC10272001R0101

　　品牌：ABB

　　產品凈重：3公斤

　　產品描述

　　IGCT集成門極換流晶閘管(Intergrated Gate Commutated Thyristors)

　　IGCT是“集成門極換向晶閘管”的簡稱，它是將GTO芯片與反并聯二極管和門極驅動電路集成在一起，再與其門極驅動器在外圍以低電感方式連接而成。也就是門極集成化的GTO,在功率器件的周圍集成了大量的器件。

　　IGCT集成門極換流晶閘管(Intergrated Gate Commutated Thyristors)是一種中壓變頻器開發的用于巨型電力電子成套裝置中的新型電力半導體開關器件(集成門極換流晶

　　閘管=門極換流晶閘管+門極單元)。1997年由ABB公司提出。IGCT使變流裝置在功率、可靠性、開關速度、效率、成本、重量和體積等方面都取得了巨大進展，給電力電子成套裝置帶來了新的飛躍。IGCT是將GTO芯片與反并聯二極管和門極驅動電路集成在一起，再與其門極驅動器在外圍以低電感方式連接，結合了晶體管的穩定關斷能力和晶閘管低通態損耗的優點，在導通階段發揮晶閘管的性能，關斷階段呈現晶體管的特性。IGCT具有電流大、阻斷電壓高、開關頻率高、可靠性高、結構緊湊、低導通損耗等特點，而且造成本低，成品率高，有很好的應用前景。
