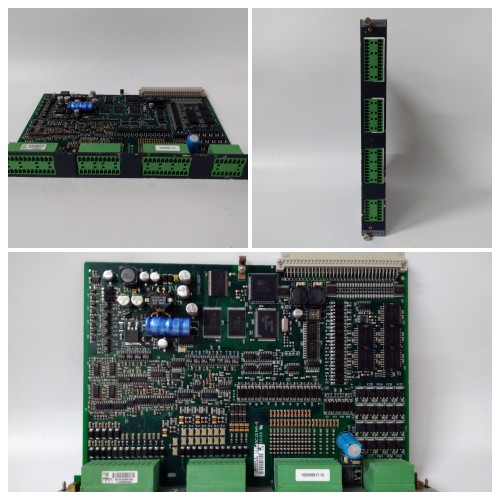

RXTUG 22H 1MRK000592-A ABB DC-DC轉換器

　　型號：RXTUG 22H 1MRK000592-A

　　品牌：ABB

　　產品凈重：0.6千克

　　產品描述

　　?輸入電壓24-250 V dc

　　?輸出電壓可選擇±12、±18或±24 V dc，正常出廠設置±24 V dc

　　?電流分離的輸入和輸出

　　?可加載高達20 W的LED指示燈正常使用操作

　　?監測輸出電壓和電壓損失內置輔助繼電器報警

　　?防止輸入電壓極性錯誤

　　?可以并聯連接以接收冗余電壓供應器

　　應用

　　RXTUG 22H主要用于輔助電壓電源電子電路。適合中等輸出時使用需要電力，例如用于提供保護繼電器或自動化設備。RXTUG 22H將直接取代RXTUG 21H。

　　設計

　　RXTUG 22H將輸入直流電壓轉換為交流電壓隨后進行變換、整流和平滑到另一個調節和穩定的直流電壓。這轉換器具有很高的效率，并且可以加載高達20W持續5分鐘和連續15W。不對稱的可以接受正負U2的負載高達100%額定負載。

　　轉換器的輸入和輸出電壓為電流分離，有助于抑制任何瞬態發生在輸入電壓中。向輸入端提供電壓極化保護，以防止在連接故障的情況下?lián)p壞。輸出電壓由內置輔助繼電器監控。

　　在正常操作過程中，前部的綠色LED將點亮。如果輸出短路，轉換器退出。當短路消除后，轉換器自動重新啟動。使用兩個并聯轉換器接收冗余電壓電源，次級需要外部二極管連接側面。符合1MRK 513 019-BEN的RTXE二極管可能是習慣于RTXE二極管安裝在端子的后口袋中因此不會增加空間需求。

　　符合1MRK 513 003-BEN的RTXC分支連接器可能用于方便連接RTXE的接線。COMBIFLEX插座安裝在RTXE的導線上。
