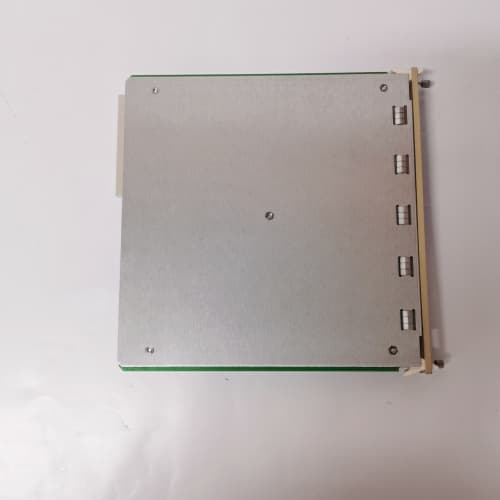

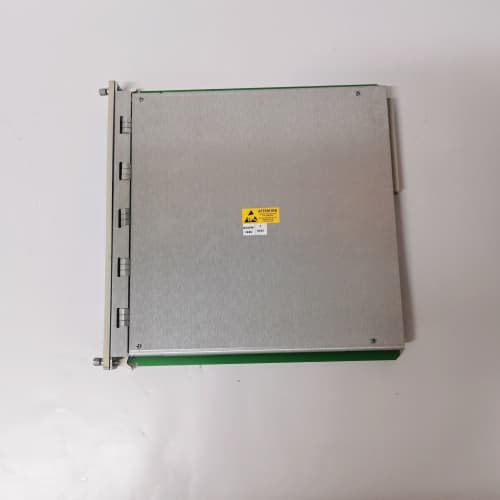

BENTLY 125712-01 是本特利（BENTLY）推出的 3500 系列系統專用通信網關模塊，作為連接設備狀態監測系統與上位機、第三方控制系統的核心橋梁，承擔著數據交互與協議轉換的關鍵作用。BENTLY 125712-01 支持以太網、RS485 等多種通信接口，兼容 Modbus TCP/RTU、OPC UA 等主流工業協議，可將 3500 系列監測系統采集的振動、溫度、壓力等設備數據實時傳輸至工廠 MES、SCADA 系統，實現設備狀態的遠程監控與集中管理。BENTLY 125712-01 采用工業級通信芯片與加固型硬件設計，具備抗電磁干擾、耐寬溫的特性，能在石油化工、電力能源、軌道交通等嚴苛工業環境下穩定運行。同時，BENTLY 125712-01 內置數據加密與斷點續傳功能，保障數據傳輸?shù)陌踩耘c完整性，其模塊化設計也支持熱插拔更換，大幅提升系統運維效率，是實現工業設備監測網絡化、智能化的核心組件。
- 品牌 / 型號：BENTLY 125712-01
- 核心通信參數
- 接口配置：2×10/100Mbps 以太網口（RJ45）、2×RS485 串口（隔離型）
- 支持協議：Modbus TCP/RTU、OPC UA、DNP3.0、Bently 專有通信協議
- 數據傳輸速率：以太網最大 100Mbps，RS485 最大 115.2kbps
- 同步精度：支持 IEEE 1588 PTP 時鐘同步（精度 ±1μs）
- 電氣與系統參數
- 供電規格：24V DC（冗余輸入，允許波動 ±10%）
- 功耗：≤15W（滿負荷運行）
- 適配系統：Bently 3500/20 框架控制器、3500/40 監測模塊等全系列產品
- 存儲功能：內置 2GB Flash，支持本地數據緩存（最長 7 天）
- 環境與物理參數
- 工作溫度：-40℃~+85℃
- 存儲溫度：-55℃~+125℃
- 抗振動：10-2000Hz，15g（符合 IEC 60068-2-6 標準）
- 外形尺寸：160mm×100mm×40mm（3500 系列標準模塊尺寸）
- 防護等級：IP20（機柜內安裝）
- 多協議異構網絡互聯：BENTLY 125712-01 原生支持工業主流通信協議，無需額外網關即可實現 3500 監測系統與不同品牌 PLC、上位機的互聯互通，大幅簡化系統架構，降低集成成本。
- 高可靠數據傳輸：冗余供電 + 雙以太網口設計，支持鏈路故障自動切換；本地數據緩存功能可在網絡中斷時保存關鍵數據，恢復后自動續傳，確保數據不丟失，滿足工業級高可用性要求。
- 嚴苛環境適應性：-40℃~+85℃超寬溫工作范圍、15g 抗振動能力，能適應油田鉆井平臺、冶金高爐旁等強干擾、高振動場景，解決普通通信模塊易掉線的問題。
- 安全與易運維：內置數據加密與訪問控制功能，防止非法數據篡改與訪問；支持熱插拔更換，故障時無需停機即可維護，同時配套 Bently 設備管理軟件，可遠程監控模塊狀態、升級固件，提升運維效率。
- 火力發電廠設備遠程監測：某 600MW 燃煤電廠在 3500 監測系統中部署BENTLY 125712-01 作為通信網關，將汽輪機、發電機的振動、軸溫數據通過 Modbus TCP 協議傳輸至廠級 SIS 系統，同時通過 OPC UA 協議對接集團級設備管理平臺。模塊的冗余以太網設計確保了數據傳輸?shù)倪B續性，寬溫特性適應了電廠控制室的溫度波動，實現了設備狀態的遠程實時監控，故障預警響應時間縮短至 5 分鐘。
- 石化企業壓縮機組集群管理：某石化企業乙烯裝置的壓縮機組集群采用BENTLY 125712-01 實現 3500 監測系統與 DCS 系統的互聯，模塊將各機組的振動、壓力、溫度數據同步傳輸至 DCS，當機組參數超標時，DCS 可通過模塊下發聯鎖指令。其本地緩存功能在網絡中斷時保存了關鍵故障數據，為事后分析提供了可靠依據，保障了壓縮機組的安全穩定運行。
- 軌道交通牽引系統監測：某城市軌道交通車輛段采用BENTLY 125712-01 連接牽引電機的 3500 監測模塊與車輛監控系統，通過 RS485 接口采集電機振動、溫度數據，再通過以太網傳輸至地面運維中心。模塊的抗振動設計抵御了列車運行時的沖擊，精準的時鐘同步確保了多臺電機數據的時間一致性，為牽引系統的預測性維護提供了數據支撐。
選取工業通信網關領域的主流產品作為對比，具體信息如下：
- 選型建議：優先適配 Bently 3500 系列設備狀態監測系統，特別適合需要跨系統數據交互、嚴苛環境運行的工業場景（如電廠、石化、軌道交通）；若需長距離傳輸，可搭配光纖模塊擴展通信距離。
- 注意事項：安裝時確保模塊與 3500 框架控制器的接口連接緊固，避免振動導致接觸不良；網絡配置時需統一時鐘同步源（如 IEEE 1588 服務器），確保數據時間戳一致；定期通過設備管理軟件檢查模塊狀態、清理緩存數據；熱插拔操作需在模塊斷電后進行，禁止帶電插拔引發短路。
