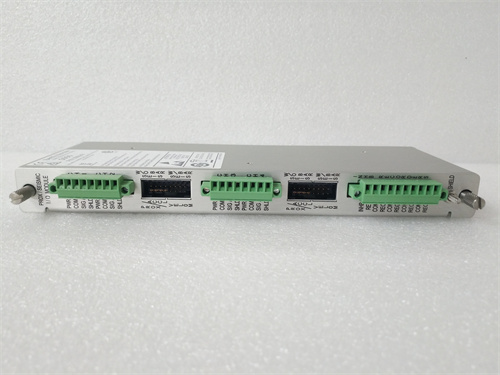

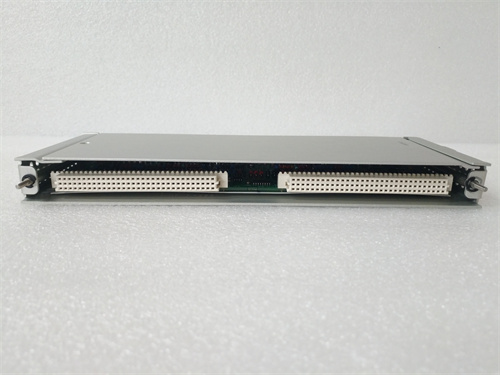

1. 產品概述

2. 產品參數

2.1 核心繼電器規格

• 輸出通道：8 路獨立雙刀雙擲（DPDT）繼電器輸出
• 觸點額定值：250V AC/5A、30V DC/5A（阻性負載），120V AC/2A、24V DC/2A（感性負載）
• 觸點壽命：≥100 萬次（額定負載下），≥1000 萬次（無負載）
• 響應時間：≤10ms（線圈通電到觸點閉合），≤5ms（線圈斷電到觸點斷開）
• 線圈供電：由 3500 系統內部供電（24V DC），支持線圈狀態監測

2.2 電氣與保護參數

• 診斷功能：實時監測線圈供電狀態、觸點粘連故障，支持故障報警輸出
• 絕緣耐壓：觸點與線圈間耐壓 1500V AC（1min），觸點間耐壓 1000V AC（1min）
• 浪涌保護：內置觸點浪涌抑制電路（RC 電路），防止感性負載反沖電壓損壞觸點
• 指示燈：每通道獨立狀態燈（線圈通電 / 觸點動作）、模塊故障燈、電源燈
• 冗余支持：支持 N+1 冗余配置（最多 4 個模塊并聯）

2.3 環境與機械參數

• 工作溫度：-20℃~+60℃，存儲溫度：-40℃~+85℃
• 相對濕度：5%~95%（無冷凝，40℃）
• 振動抗性：5-500Hz，2g（X/Y/Z 三軸，符合 IEC 60068-2-6）
• 沖擊抗性：30g（11ms 半正弦波，符合 IEC 60068-2-27）
• 安裝方式：3500 系統標準機架插槽安裝（占 1 個插槽位），支持熱插拔

2.4 認證與兼容性

• 認證資質：CE、UL/cUL、ATEX Zone 2 防爆認證、RoHS 合規
• 兼容系統：BENTLY 3500 v4.0~v6.2 機械保護系統，支持與所有 3500 監測模塊聯動
• 防護等級：IP20（機架安裝）
• 平均無故障時間（MTBF）：≥200,000 小時（基于 Telcordia 標準）

3. 優勢與特性

1. 高可靠性觸點輸出：BENTLY 128229-01 采用工業級密封繼電器，觸點額定負載能力強，內置浪涌抑制電路，有效延長觸點壽命，避免因觸點粘連或損壞導致的聯鎖失效，保障設備安全。
2. 全面故障診斷：實時監測線圈供電與觸點狀態，觸點粘連、線圈故障時立即觸發報警，配合模塊狀態指示燈，快速定位故障通道，杜絕 “隱性故障” 導致的保護失效。
3. 熱插拔與易維護：支持帶電熱插拔，維護人員可在系統運行狀態下更換故障模塊，無需停機；8 路獨立通道設計，單通道故障不影響其他通道正常工作，提升系統可用性。
4. 防爆與環境適應：ATEX Zone 2 防爆認證適配石化、煤化工等危險環境，-20℃~+60℃寬溫工作范圍覆蓋絕大多數工業場景，抗振動、抗干擾能力強，適應復雜工況。
5. 靈活冗余配置：支持 N+1 冗余，關鍵聯鎖通道可配置雙模塊冗余輸出，徹底消除繼電器模塊單點故障風險，滿足汽輪機、壓縮機等核心設備的高可靠性保護需求。

4. 應用領域與案例

4.1 應用領域

• 電力行業：火電廠汽輪機組緊急停機聯鎖、燃?xì)廨啓C(jī)電站降負荷控制、水電站水輪機組故障報警輸出
• 石化行業：煉油廠壓縮機緊急停機、化工園區泵組聯鎖控制、LNG 儲罐壓力超限報警
• 冶金行業：高爐鼓風風機降負荷聯鎖、軋鋼機主電機停機控制、煉鋼轉爐配套設備故障報警
• 軌道交通：機車牽引電機故障停機、軌道供電系統聯鎖保護

4.2 典型案例

1. 火電廠汽輪機組應用：某華東百萬千瓦級火電廠在 3500 振動保護系統中部署BENTLY 128229-01，8 路通道分別對應汽輪機超速、軸振動超標、軸承溫度高等聯鎖信號，在一次軸振動超限故障中，模塊快速觸發緊急停機觸點，避免機組損壞，觸點動作響應時間＜10ms，完全滿足保護系統要求。
2. 石化廠壓縮機應用：某中石油獨山子石化廠在離心式壓縮機保護系統中使用BENTLY 128229-01，其 ATEX Zone 2 防爆認證適配廠區危險環境，冗余配置確保聯鎖信號可靠輸出，在壓縮機喘振故障時，模塊觸發放空閥打開與機組停機聯鎖，保障裝置安全，模塊連續運行 3 年無故障。
3. 冶金廠風機應用：某鋼鐵企業高爐鼓風風機保護系統采用BENTLY 128229-01，寬溫設計適應高爐旁高溫環境，觸點浪涌抑制電路有效保護風機電機接觸器線圈，在風機振動超限后，模塊精準觸發降負荷指令，避免風機因過載損壞，故障診斷功能曾提前預警 1 路觸點粘連故障，及時排除隱患。

5. 競品對比

6. 選型建議與注意事項

6.1 選型建議

1. 系統匹配：BENTLY 3500 系統用戶優先選擇BENTLY 128229-01，需冗余配置的核心聯鎖場景建議采用 N+1 模式；非防爆環境且可靠性要求較低的場景，可選用本特利經濟型繼電器模塊。
2. 負載適配：根據執行機構類型選型（阻性 / 感性負載），感性負載（如接觸器線圈）需確認模塊觸點額定值，必要時加裝外部浪涌抑制器。
3. 通道需求：8 路及以下聯鎖通道選擇單模塊，超過 8 路可多模塊并聯，關鍵通道建議跨模塊冗余配置。

6.2 注意事項

1. 接線規范：觸點接線需區分交直流負載，避免超額定電壓 / 電流使用；感性負載回路需串聯續流二極管或壓敏電阻，延長觸點壽命。
2. 冗余配置：冗余模塊需連接同一聯鎖信號，通過 3500 軟件配置 “雙輸出確認”，避免單模塊誤動作導致的聯鎖誤觸發。
3. 故障處理：出現觸點粘連報警時，立即更換故障通道對應的繼電器模塊，禁止強行短接觸點；模塊熱插拔時需佩戴防靜電手環，避免靜電損壞內部電路。
4. 維護檢查：定期（每 6 個月）手動測試各通道觸點動作，清潔模塊插槽灰塵，檢查接線端子是否松動，確保接觸良好。
