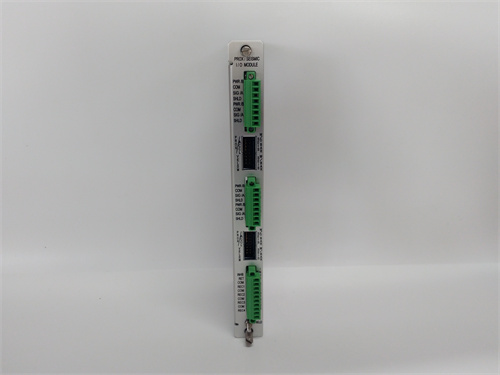

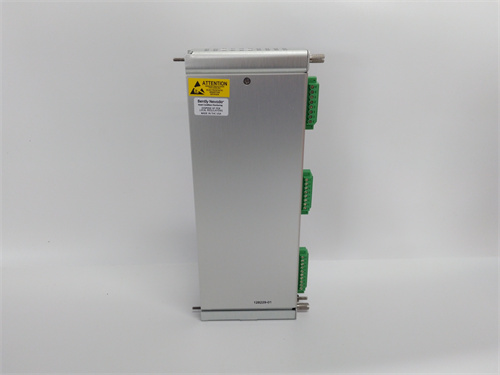

1. 產品概述

2. 產品參數

2.1 核心監測規格

• 輸入通道：2 路獨立鍵相信號輸入（兼容磁電式 / 光電式鍵相傳感器）
• 轉速測量范圍：0.1~200,000 RPM（轉 / 分鐘），分辨率 0.1 RPM
• 相位測量精度：±0.1°（@額定轉速），采樣頻率 1MHz
• 觸發閾值：0.1~10V DC 可調（適用于磁電傳感器），5~24V DC（適用于光電傳感器）
• 輸出信號：TTL 電平脈沖輸出（相位同步信號）、4-20mA 轉速模擬輸出（可選）

2.2 電氣與系統參數

• 工作電源：由 3500 系統電源模塊供電（24V DC），功耗≤5W
• 輸入阻抗：1MΩ（電壓輸入模式），50Ω（電流輸入模式）
• 濾波功能：可編程數字濾波（1Hz~1kHz），抑制高頻干擾
• 診斷功能：信號丟失報警、超轉速報警、傳感器故障診斷
• 通信接口：3500 系統背板總線（100Mbps），支持?jǐn)?shù)據上傳至框架接口模塊

2.3 環境與機械參數

• 工作溫度：-20℃~+60℃，存儲溫度：-40℃~+85℃
• 相對濕度：5%~95%（無冷凝，40℃）
• 振動抗性：5-500Hz，2g（X/Y/Z 三軸，符合 IEC 60068-2-6）
• 沖擊抗性：30g（11ms 半正弦波，符合 IEC 60068-2-27）
• 安裝方式：3500 系統標準機架插槽安裝（占 1 個插槽位）

2.4 認證與兼容性

• 認證資質：CE、UL/cUL、ATEX Zone 2 防爆認證、RoHS 合規
• 兼容系統：BENTLY 3500 v4.0~v6.2 機械保護系統，適配 3300 XL 系列鍵相傳感器
• 同步功能：支持與 3500/40M 振動模塊、3500/53 超速模塊數據同步
• 平均無故障時間（MTBF）：≥250,000 小時（基于 Telcordia 標準）

3. 優勢與特性

1. 高精度相位與轉速測量：BENTLY 128718-01 采用 1MHz 高采樣頻率與數字鎖相技術，相位測量精度達 ±0.1°，轉速分辨率 0.1 RPM，可精準捕捉旋轉機械的相位變化與轉速波動，為故障診斷提供可靠數據支撐。
2. 多類型傳感器兼容：支持磁電式、光電式、霍爾效應式等主流鍵相傳感器輸入，觸發閾值可編程調節，無需額外信號調理模塊，適配不同品牌、不同類型的傳感器，降低系統集成成本。
3. 全面故障診斷：內置信號丟失、傳感器故障、超轉速等診斷功能，實時監測輸入信號質量與模塊工作狀態，異常時立即觸發報警并上傳至 3500 系統，避免因鍵相信號失效導致的振動相位測量錯誤。
4. 防爆與環境適應：ATEX Zone 2 防爆認證適配石化、煤化工等危險環境，-20℃~+60℃寬溫工作范圍覆蓋工業現場常見溫度場景，抗電磁干擾能力強（符合 IEC 61000-6-2 標準），穩定運行于高干擾環境。
5. 系統無縫協同：完全兼容 3500 系統背板總線，與振動、位移、超速等模塊實現數據同步，支持通過 3500 System Software 統一配置與管理，無需獨立操作界面，提升系統運維效率。

4. 應用領域與案例

4.1 應用領域

• 電力行業：火電廠汽輪機組鍵相 / 轉速監測、燃?xì)廨啓C(jī)電站轉子相位測量、水電站水輪機組零相位定位
• 石化行業：煉油廠離心式壓縮機轉速保護、化工園區泵組鍵相監測、LNG 接收站低溫壓縮機故障診斷
• 冶金行業：高爐鼓風風機動平衡監測、軋鋼機主電機轉速測量、煉鋼轉爐配套風機相位定位
• 軌道交通：高鐵牽引電機轉速監測、地鐵車輛輪對相位測量

4.2 典型案例

1. 火電廠汽輪機組應用：某華北 600MW 火電廠在汽輪發電機組 3500 保護系統中部署BENTLY 128718-01，采集轉子鍵相信號并同步至振動模塊，相位測量精度 ±0.1°，輔助運維人員識別轉子不平衡故障，通過動平衡校正后，機組振動值下降 40%，運行穩定性顯著提升。
2. 石化廠壓縮機應用：某中石化茂名煉化廠在離心式壓縮機保護系統中使用BENTLY 128718-01，實時監測壓縮機轉速（最高 15,000 RPM），超轉速閾值時觸發聯鎖停機，ATEX 防爆認證適配廠區危險環境，模塊連續運行 2 年無故障，壓縮機超速保護響應時間＜10ms。
3. 冶金廠風機應用：某鋼鐵企業高爐鼓風風機故障診斷系統采用BENTLY 128718-01，通過相位測量定位風機葉輪不平衡位置，配合振動數據實現精準動平衡校正，風機振動超標次數減少 60%，非計劃停機時間縮短 80 小時 / 年。

5. 競品對比

6. 選型建議與注意事項

6.1 選型建議

1. 系統匹配：BENTLY 3500 系統用戶優先選擇BENTLY 128718-01，需雙通道鍵相監測的場景（如雙轉子設備）直接選用該模塊；單通道需求可選用本特利經濟型鍵相模塊。
2. 場景適配：高速旋轉設備（＞50,000 RPM）、防爆區域必須選用BENTLY 128718-01；低速設備（＜1,000 RPM）可根據精度需求選擇普通鍵相模塊。
3. 傳感器匹配：搭配本特利 3300 XL 系列鍵相傳感器時，BENTLY 128718-01 可自動識別傳感器類型，無需手動配置，提升系統兼容性。

6.2 注意事項

1. 安裝規范：鍵相傳感器需與旋轉機械的鍵相槽 / 反光貼精準對齊，安裝間隙控制在傳感器要求范圍內（磁電傳感器 Typ 1mm）；模塊接線時區分信號正負極，避免反接導致信號丟失。
2. 參數配置：通過 3500 System Software 設置轉速閾值、相位觸發電平，高速設備需啟用數字濾波功能，抑制高頻干擾；多模塊同步時需確保系統時鐘一致。
3. 故障處理：出現信號丟失報警時，優先檢查傳感器安裝間隙、接線是否松動；相位測量異常時，校準傳感器與鍵相槽的對齊精度，必要時更換傳感器。
4. 維護校準：定期（每年）通過標準轉速源校準模塊轉速測量精度；清潔傳感器探頭表面油污、灰塵，避免影響信號采集質量。
