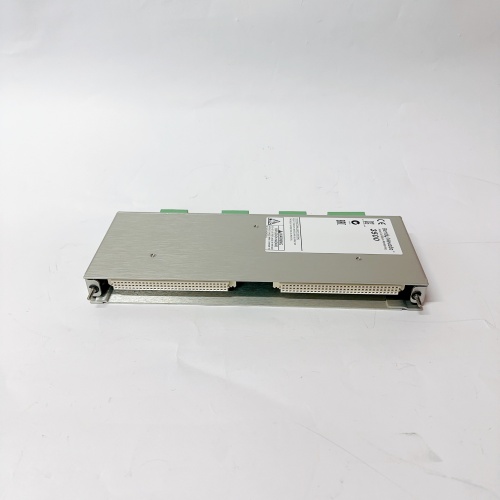

1. 產品概述

2. 產品參數

2.1 核心監測規格

• 輸入通道：4 路獨立加速度傳感器輸入（兼容 ICP/IEPE 型加速度傳感器）
• 測量范圍：±50g（加速度），0~200mm/s（振動烈度，有效值）
• 頻率響應：0.5Hz~10kHz（加速度），10Hz~1kHz（振動烈度，積分后）
• 分辨率：0.001g（加速度），0.01mm/s（振動烈度）
• 精度：±1% FS（滿量程）

2.2 電氣與系統參數

• 傳感器供電：每通道提供 24V DC 恒流供電（4mA），支持 ICP/IEPE 傳感器
• 信號調理：內置二階積分電路（加速度→速度）、數字濾波（可選濾波頻段）
• 輸出信號：4-20mA 模擬輸出（每通道獨立）、繼電器報警輸出（2 路公共）
• 診斷功能：傳感器斷線檢測、供電故障報警、模塊內部故障診斷
• 通信接口：3500 系統背板總線（100Mbps），支持?jǐn)?shù)據上傳至框架接口模塊

2.3 環境與機械參數

• 工作溫度：-20℃~+60℃，存儲溫度：-40℃~+85℃
• 相對濕度：5%~95%（無冷凝，40℃）
• 振動抗性：5-500Hz，2g（X/Y/Z 三軸，符合 IEC 60068-2-6）
• 沖擊抗性：30g（11ms 半正弦波，符合 IEC 60068-2-27）
• 安裝方式：3500 系統標準機架插槽安裝（占 1 個插槽位）

2.4 認證與兼容性

• 認證資質：CE、UL/cUL、ATEX Zone 2 防爆認證、RoHS 合規
• 兼容系統：BENTLY 3500 v4.0~v6.2 機械保護系統，適配本特利 3305 系列加速度傳感器
• 報警設置：每通道獨立設置高 / 低報警閾值、延時時間
• 平均無故障時間（MTBF）：≥200,000 小時（基于 Telcordia 標準）

3. 優勢與特性

1. 多通道高精度采集：BENTLY 133300-01 配備 4 路獨立采集通道，加速度測量精度 ±1% FS，內置高精度積分電路可直接輸出振動烈度（符合 ISO 10816 標準），無需外部信號調理設備，簡化系統架構。
2. 傳感器全面兼容：支持所有 ICP/IEPE 型加速度傳感器，每通道獨立 24V DC 恒流供電，具備傳感器斷線檢測功能，實時監測傳感器工作狀態，避免因傳感器故障導致的監測失效。
3. 智能故障診斷：集成模塊內部故障、傳感器故障、供電故障等診斷功能，異常狀態立即觸發報警并上傳至 3500 系統，配合通道狀態指示燈，快速定位故障點，提升運維效率。
4. 防爆與環境適應：ATEX Zone 2 防爆認證適配石化、煤化工等危險環境，-20℃~+60℃寬溫工作范圍覆蓋工業現場常見溫度場景，抗電磁干擾能力強（符合 IEC 61000-6-2 標準），穩定運行于高干擾環境。
5. 靈活聯動控制：支持 4-20mA 模擬輸出對接 DCS 系統，2 路公共繼電器輸出實現超限聯鎖，可與 3500 系統繼電器模塊配合實現冗余保護，滿足不同設備的保護需求。

4. 應用領域與案例

4.1 應用領域

• 電力行業：火電廠引風機 / 送風機振動監測、水泵軸承狀態監測、磨煤機電機振動保護
• 石化行業：循環水泵振動監測、壓縮機組輔機保護、加熱爐風機狀態監測
• 冶金行業：軋鋼機電機軸承監測、高爐除塵風機振動保護、連鑄機輥道電機監測
• 通用機械：中央空調冷水機組振動監測、空壓機軸承狀態監測、冷卻塔風機保護

4.2 典型案例

1. 火電廠引風機應用：某華東 300MW 火電廠在引風機保護系統中部署BENTLY 133300-01，4 路通道分別監測風機兩端軸承與電機兩端軸承的加速度信號，積分后輸出振動烈度值，當振動超過 11.2mm/s（ISO 10816 三級閾值）時觸發報警，配合繼電器模塊實現降負荷聯鎖，成功避免風機軸承燒損事故。
2. 石化廠循環水泵應用：某中石油大連石化廠在循環水泵監測系統中使用BENTLY 133300-01，適配本特利 3305 加速度傳感器，實時采集水泵軸承振動信號，傳感器斷線檢測功能曾發現 1 路傳感器電纜破損，及時更換后避免了監測盲區，模塊連續運行 3 年無故障。
3. 冶金廠軋鋼機電機應用：某鋼鐵企業軋鋼機主電機保護系統采用BENTLY 133300-01，高分辨率采集捕捉到電機軸承早期故障的加速度信號（高頻沖擊特征），運維人員提前安排檢修，避免非計劃停機，減少生產損失約 50 萬元。

5. 競品對比

6. 選型建議與注意事項

6.1 選型建議

1. 系統匹配：BENTLY 3500 系統用戶優先選擇BENTLY 133300-01，4 通道設計可滿足單臺設備多測點監測需求，減少模塊數量；非 3500 系統用戶可選用本特利獨立式加速度監測儀。
2. 場景適配：防爆區域（如石化廠裝置區）、多測點設備（如風機、電機）必須選用BENTLY 133300-01；單點監測場景可選用本特利 2 通道經濟型模塊。
3. 傳感器匹配：搭配本特利 3305 系列 ICP 加速度傳感器時，BENTLY 133300-01 可實現最佳測量精度，無需額外校準；第三方傳感器需確認供電方式（ICP/IEPE）與靈敏度。

6.2 注意事項

1. 安裝規范：傳感器需牢固安裝在設備軸承座等振動敏感部位，安裝表面需清潔平整；模塊接線時區分信號正負極與地線，避免接反導致傳感器損壞。
2. 參數配置：通過 3500 System Software 設置濾波頻段（如電機監測選擇 10Hz~1kHz）、振動烈度報警閾值（參考 ISO 10816 標準），積分時間常數需匹配設備轉速范圍。
3. 故障處理：出現傳感器斷線報警時，檢查電纜連接與傳感器本體；振動數據異常時，校準傳感器安裝位置與模塊零點，必要時進行模塊精度校驗。
4. 維護校準：定期（每年）對模塊進行精度校準（使用標準加速度校準儀）；檢查傳感器安裝螺栓緊固性，避免因松動導致測量誤差。
