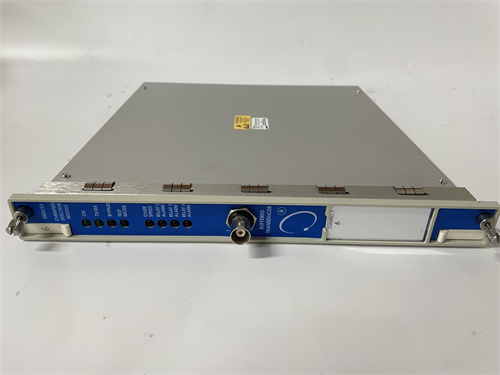

1. 產品概述

2. 產品參數

2.1 核心監測規格

• 輸入通道：4 路獨立 ICP/IEPE 加速度傳感器輸入，支持同步采集（同步精度 ±1μs）
• 測量范圍：±100g（加速度），0~500mm/s（振動烈度，有效值）
• 頻率響應：0.1Hz~20kHz（加速度），1Hz~5kHz（振動烈度，積分后）
• 采樣率：最高 102.4kHz / 通道（可配置），分辨率 24 位 AD 轉換
• 精度：±0.5% FS（滿量程），振動烈度測量符合 ISO 10816-3 標準

2.2 電氣與系統參數

• 傳感器供電：每通道提供 24V DC 恒流供電（4mA），支持傳感器健康監測（阻抗檢測）
• 數據緩存：內置 8GB Flash，支持最長 24 小時高速數據存儲（102.4kHz 采樣率）
• 輸出接口：4-20mA 模擬輸出（每通道）、以太網（支持 Modbus TCP/OPC UA）、3500 背板總線
• 診斷功能：傳感器阻抗監測、信號失真檢測、模塊溫度監測、存儲故障報警
• 觸發功能：支持電平觸發、斜率觸發、外部觸發，用于捕捉故障瞬態數據

2.3 環境與機械參數

• 工作溫度：-25℃~+70℃（寬溫工業級），存儲溫度：-40℃~+85℃
• 相對濕度：5%~95%（無冷凝，40℃），支持防鹽霧腐蝕（GB/T 2423.17）
• 振動抗性：5-2000Hz，3g（X/Y/Z 三軸，符合 IEC 60068-2-6）
• 沖擊抗性：50g（11ms 半正弦波，符合 IEC 60068-2-27）
• 安裝方式：3500 系統標準機架插槽安裝（占 1 個插槽位）

2.4 認證與兼容性

• 認證資質：CE、UL/cUL、ATEX Zone 1 防爆認證、IEC 61850-3（電力系統兼容）
• 兼容系統：BENTLY 3500 v5.0~v6.2 機械保護系統，適配本特利 3309/3305 系列加速度傳感器
• 軟件兼容：BENTLY Asset Condition Monitor（ACM）、System 1 診斷軟件
• 平均無故障時間（MTBF）：≥300,000 小時（基于 Telcordia 標準）

3. 優勢與特性

1. 高精度同步采集：BENTLY 133388-01 采用 24 位 AD 轉換與 102.4kHz 高采樣率，4 通道同步精度 ±1μs，可精準捕捉設備高頻故障特征（如軸承點蝕、齒輪嚙合異常），為早期故障診斷提供可靠數據。
2. 全維度傳感器監測：不僅支持傳感器斷線檢測，還具備阻抗監測功能，實時評估傳感器健康狀態（如探頭磨損、電纜老化），提前預警傳感器故障，避免監測盲區。
3. 高速數據緩存與分析：內置 8GB Flash 存儲，支持故障瞬態數據捕捉與 24 小時連續記錄，配合 System 1 診斷軟件可實現振動頻譜、時域波形、沖擊脈沖分析，無需額外數據采集器。
4. 嚴苛環境適配：-25℃~+70℃寬溫設計、ATEX Zone 1 防爆認證、防鹽霧腐蝕特性，滿足海上平臺、極寒地區、石化核心裝置區等嚴苛場景的使用需求。
5. 智能聯動與遠程管理：支持 OPC UA/Modbus TCP 協議對接物聯網平臺，可遠程配置參數、下載歷史數據，配合 3500 系統繼電器模塊實現精準聯鎖控制，兼顧監測與保護功能。

4. 應用領域與案例

4.1 應用領域

• 電力行業：燃?xì)廨啓C(jī)高頻振動監測、核電輔機精密設備診斷、聯合循環機組故障預警
• 石化行業：LNG 低溫壓縮機監測、加氫裂化裝置循環氫壓縮機診斷、海上平臺泵組保護
• 高端制造：半導體真空泵監測、航空發動機試驗臺數據采集、精密機床振動診斷
• 軌道交通：高鐵牽引電機故障預警、地鐵車輛空調壓縮機監測

4.2 典型案例

1. 燃?xì)廨啓C(jī)監測應用：某華南 9F 級燃?xì)廨啓C(jī)電廠部署BENTLY 133388-01，4 通道同步采集渦輪端軸承加速度信號，102.4kHz 采樣率捕捉到葉片裂紋導致的高頻沖擊（15kHz 特征頻率），通過 System 1 軟件分析提前 1 個月預警故障，避免非計劃停機損失超千萬元。
2. LNG 壓縮機應用：某中海油 LNG 接收站采用BENTLY 133388-01 監測低溫壓縮機，ATEX Zone 1 防爆認證適配裝置區危險環境，阻抗監測功能預警 1 路傳感器電纜老化，及時更換后保障監測連續性，壓縮機年運行可靠性提升至 99.9%。
3. 航空發動機試驗臺應用：某航空發動機研究所將BENTLY 133388-01 用于試驗臺數據采集，4 通道同步采集發動機振動信號，±1μs 同步精度確保頻譜分析準確性，為發動機結構優化提供關鍵數據支撐。

5. 競品對比

6. 選型建議與注意事項

6.1 選型建議

1. 設備等級匹配：燃?xì)廨啓C(jī)、精密壓縮機、航空發動機等高端設備優先選擇BENTLY 133388-01；普通風機、泵組可選用 133300-01，降低成本。
2. 場景適配：海上平臺、Zone 1 防爆區域、極寒 / 高溫環境必須選用BENTLY 133388-01；需故障診斷功能（頻譜分析）的項目，優先選擇該模塊。
3. 系統升級：存量 3500 系統（v5.0 及以上）升級精密監測功能時，直接替換為BENTLY 133388-01，無需更換機架與電源模塊。

6.2 注意事項

1. 安裝規范：傳感器需通過絕緣安裝座固定（避免接地環路），高頻監測場景需使用低噪聲電纜；模塊安裝時確保機架接地良好（接地電阻＜4Ω），減少電磁干擾。
2. 參數配置：根據設備轉速設置采樣率（建議為故障特征頻率的 10 倍以上），啟用同步采集功能需連接 3500 系統時鐘同步信號；頻譜分析需配置合適的 FFT 點數（如 1024/2048 點）。
3. 數據管理：定期（每周）下載歷史緩存數據，避免存儲溢出；通過 ACM 軟件設置自動觸發條件（如振動烈度超閾值），精準捕捉故障瞬態數據。
4. 維護校準：每年通過標準加速度校準儀進行精度校驗；每半年檢查傳感器阻抗值，對比初始數據評估傳感器健康狀態。
