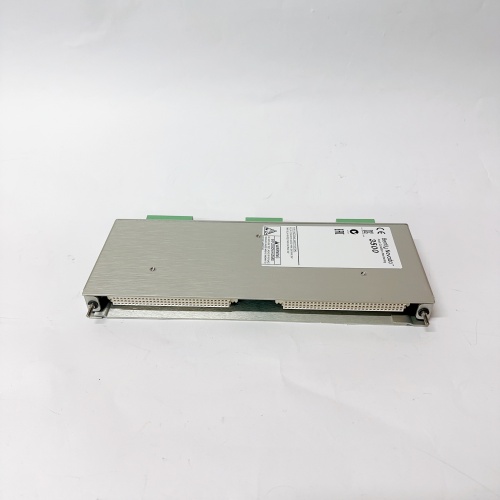

1. 產品概述

2. 產品參數

2.1 核心監測規格

• 輸入通道：8 路獨立模擬量輸入（兼容 4-20mA、0-10V、1-5V、mV 信號）
• 測量范圍：4-20mA（0-20mA）、0-10V（0-5V）、0-100mV（定制量程可選）
• 精度：±0.05% FS（4-20mA 輸入），±0.1% FS（電壓輸入）
• 分辨率：16 位 AD 轉換（對應 4-20mA 分辨率 0.001mA）
• 采樣速率：20Hz / 通道（可配置），支持通道同步采集

2.2 電氣與系統參數

• 信號隔離：每通道獨立隔離（輸入 / 輸出 / 電源隔離，隔離電壓 2500V AC）
• 輸出信號：4-20mA 模擬輸出（2 路公共）、繼電器報警輸出（2 路）
• 診斷功能：信號超量程報警、斷線 / 短路檢測、模塊電源故障診斷
• 校準功能：支持自動校準（內置標準信號源）、手動零點 / 滿量程校準
• 通信接口：3500 系統背板總線（100Mbps），支持?jǐn)?shù)據上傳至框架接口模塊

2.3 環境與機械參數

• 工作溫度：-20℃~+60℃，存儲溫度：-40℃~+85℃
• 相對濕度：5%~95%（無冷凝，40℃）
• 振動抗性：5-500Hz，2g（X/Y/Z 三軸，符合 IEC 60068-2-6）
• 沖擊抗性：30g（11ms 半正弦波，符合 IEC 60068-2-27）
• 安裝方式：3500 系統標準機架插槽安裝（占 1 個插槽位）

2.4 認證與兼容性

• 認證資質：CE、UL/cUL、ATEX Zone 2 防爆認證、RoHS 合規
• 兼容系統：BENTLY 3500 v4.0~v6.2 機械保護系統，支持與所有 3500 監測模塊聯動
• 適配傳感器：壓力變送器、流量變送器、液位變送器等工業標準傳感器
• 平均無故障時間（MTBF）：≥250,000 小時（基于 Telcordia 標準）

3. 優勢與特性

1. 多類型過程信號兼容：BENTLY 137110-01 支持 4-20mA、電壓、mV 等主流過程信號輸入，無需更換模塊即可適配壓力、流量、液位等不同工藝參數監測，內置信號隔離電路，消除接地環路干擾，保證測量精度。
2. 高精度與高分辨率：±0.05% FS 的測量精度與 16 位 AD 轉換分辨率，可精準捕捉過程參數的微小變化（如潤滑油壓力的緩慢下降），提前預警工藝系統故障，避免設備因工藝異常損壞。
3. 全面故障診斷：集成信號超量程、斷線 / 短路、電源故障等診斷功能，異常狀態立即觸發報警并上傳至 3500 系統，配合通道狀態指示燈，快速定位故障點（如變送器故障、電纜破損），杜絕工藝參數監測盲區。
4. 防爆與環境適應：ATEX Zone 2 防爆認證適配石化、煤化工等危險環境，-20℃~+60℃寬溫工作范圍覆蓋工業現場常見溫度場景，抗電磁干擾能力強（符合 IEC 61000-6-2 標準），穩定運行于高干擾的工業現場。
5. 工藝與設備聯動保護：支持與 3500 系統振動、溫度模塊聯動，實現 “設備狀態 + 工藝參數” 的綜合保護（如潤滑油壓力低且軸承振動高時觸發緊急停機），提升設備整體安全等級。

4. 應用領域與案例

4.1 應用領域

• 電力行業：汽輪機潤滑油壓力 / 液位監測、鍋爐給水流量監測、發電機氫氣壓力監測
• 石化行業：壓縮機入口 / 出口壓力監測、反應器液位監測、原油輸送流量監測
• 冶金行業：高爐風機潤滑油壓力監測、軋鋼機液壓系統壓力監測、冷卻水流量監測
• 通用工業：泵組進出口壓力監測、儲罐液位監測、空壓機排氣壓力監測

4.2 典型案例

1. 火電廠汽輪機應用：某華東 600MW 火電廠在汽輪機保護系統中部署BENTLY 137110-01，8 路通道分別監測潤滑油壓力、EH 油壓力、凝結水液位等關鍵工藝參數，當潤滑油壓力低于 0.08MPa 時，模塊觸發報警并聯動啟動備用油泵，成功避免汽輪機軸瓦燒損事故，壓力測量精度長期保持在 ±0.001MPa 以內。
2. 石化廠壓縮機應用：某中石油獨山子石化廠在離心式壓縮機保護系統中使用BENTLY 137110-01，適配 4-20mA 壓力變送器監測壓縮機入口壓力，ATEX Zone 2 防爆認證滿足廠區危險環境要求，信號隔離功能有效消除變頻器干擾，壓力數據波動控制在 ±0.02MPa 以內，保障壓縮機穩定運行。
3. 冶金廠高爐風機應用：某鋼鐵企業高爐鼓風風機系統采用BENTLY 137110-01 監測潤滑油液位與冷卻水量，當液位低于下限或冷卻水量不足時，模塊觸發降負荷聯鎖，避免風機因潤滑 / 冷卻不足導致的軸承損壞，模塊連續運行 3 年無故障。

5. 競品對比

6. 選型建議與注意事項

6.1 選型建議

1. 系統匹配：BENTLY 3500 系統用戶優先選擇BENTLY 137110-01，8 通道設計可滿足單臺設備多工藝參數監測需求，減少模塊數量；非 3500 系統用戶可選用本特利獨立式過程變量監測儀。
2. 場景適配：防爆區域（如石化廠裝置區）、多工藝參數監測場景（如汽輪機輔系統）必須選用BENTLY 137110-01；單點過程參數監測場景可選用本特利 4 通道經濟型模塊。
3. 信號類型匹配：以 4-20mA 信號為主的工業現場（如壓力 / 流量變送器），BENTLY 137110-01 可實現最佳測量精度，無需額外信號調理設備。

6.2 注意事項

1. 安裝規范：4-20mA 變送器需采用兩線制 / 四線制正確接線，電壓信號輸入需注意防浪涌保護；模塊接線時區分通道正負極，避免接反導致變送器損壞或測量錯誤。
2. 參數配置：通過 3500 System Software 設置信號類型（如 4-20mA 對應壓力量程 0-1MPa）、報警閾值（參考工藝規范），啟用通道同步采集功能需配置采樣速率；超量程報警需根據實際工藝范圍設定。
3. 故障處理：出現信號斷線報警時，檢查變送器供電與電纜連接；測量數據漂移時，通過內置標準信號源進行自動校準，必要時校驗現場變送器。
4. 維護校準：定期（每年）對模塊進行精度校準（使用標準信號發生器）；檢查通道隔離性能，避免因隔離失效導致的信號干擾；每半年清潔模塊插槽灰塵，確保背板總線連接良好。
