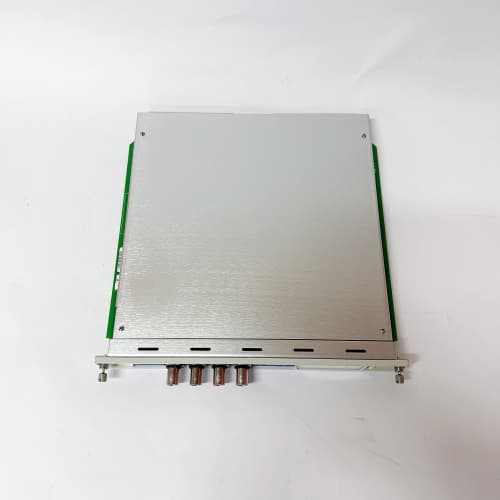

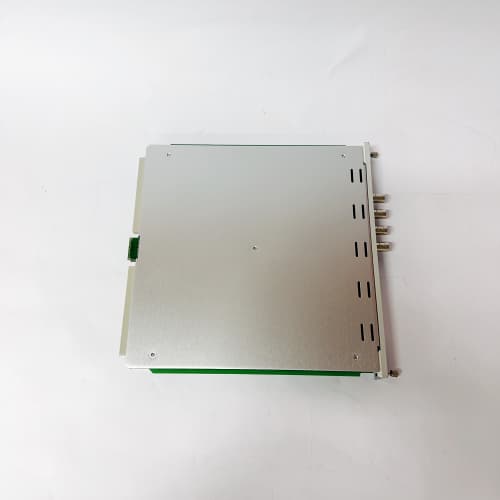

BENTLY 140734-05 是本特利（BENTLY）3500 系列系統的增強型加速度傳感器信號調理模塊，專為工業旋轉設備、結構件的高精度振動監測設計，是實現殼體振動、基礎振動、軸承振動多維度分析的核心組件。BENTLY 140734-05 兼容本特利全系列壓電式 / IEPE 型加速度傳感器，在基礎款 140734-01 的功能上升級了高頻響應與多通道同步采集能力，內置的數字濾波與 FFT 分析預處理功能，可直接輸出振動頻譜特征數據，為設備故障精準診斷提供支撐。BENTLY 140734-05 采用工業級雙核信號處理芯片與加固型硬件設計，具備耐寬溫、抗強電磁干擾、防振動沖擊的特性，能穩定運行于海上平臺、冶金高爐、重型機械等嚴苛工業環境。此外，BENTLY 140734-05 完全兼容 3500 系列機架與主控模塊，支持熱插拔更換、在線參數配置及固件升級，大幅提升系統的智能化運維水平，是高端設備振動監測與故障診斷的關鍵部件。
- 品牌 / 型號：BENTLY 140734-05
- 核心采集參數
- 通道數量：8 路獨立加速度信號輸入通道（支持同步采樣）
- 輸入類型：壓電式加速度傳感器、IEPE 型加速度傳感器（2mA 恒流源供電）
- 測量范圍：0-1000m/s2（峰值）、0-500mm/s（速度有效值）、0-50mm（位移峰峰值）
- 精度：±0.2% FS（加速度）、±0.1% FS（速度 / 位移）
- 頻率響應：0.1Hz-20kHz（覆蓋設備高頻故障特征頻率）
- 預處理功能：內置 1024 點 FFT 分析、峰值保持、有效值計算
- 電氣與接口參數
- 供電規格：24V DC（由 3500 機架電源模塊供電，支持冗余）
- 輸出信號：4-20mA 模擬量輸出（每通道獨立）、以太網數字輸出（頻譜數據）、0-10V 電壓輸出
- 通信接口：3500 背板總線（1Gbps）、千兆以太網口（支持 OPC UA）
- 隔離特性：通道間 / 通道與系統間電氣隔離（2500V AC/1 分鐘）
- 環境與物理參數
- 工作溫度：-40℃~+85℃
- 存儲溫度：-55℃~+125℃
- 抗振動：20g（10-2000Hz，符合 IEC 60068-2-6 標準）
- 抗電磁干擾：符合 IEC 61000-6-2/6-4 工業級標準
- 外形尺寸：160mm×100mm×40mm（3500 系列標準模塊尺寸）
- 防護等級：IP20（機柜內安裝）
- 高精度多通道同步采集：BENTLY 140734-05 支持 8 通道同步采樣（采樣率最高 100kHz），±0.2% FS 的加速度測量精度可捕捉設備微米級振動變化，同步采集能力確保多測點振動數據的時間一致性，為整機振動模態分析提供精準依據。
- 內置故障預處理能力：集成 FFT 頻譜分析、峰值有效值計算功能，可直接輸出軸承故障（BPFO/BPFI）、齒輪嚙合故障等特征頻率數據，無需上位機二次處理，大幅提升故障診斷效率。
- 強環境適應性：-40℃~+85℃超寬溫工作范圍、20g 抗振動沖擊能力，搭配電磁屏蔽設計，可抵御變頻器、電弧爐等強電磁干擾，解決復雜工業環境下信號失真問題。
- 智能化集成與運維：兼容 3500 系統的智能診斷平臺，支持遠程校準、故障自診斷及頻譜數據上傳，熱插拔設計允許在線更換模塊不中斷系統運行，降低運維成本。
- 海上風電齒輪箱振動監測：某海上風電場在風機齒輪箱監測系統中部署BENTLY 140734-05 模塊，8 通道同步采集齒輪箱輸入軸、輸出軸、軸承座的振動數據，通過內置 FFT 分析直接識別齒輪嚙合頻率異常，提前預警齒輪齒面磨損故障，避免了風機停機維修（海上運維成本降低 60%）。
- 冶金廠連鑄機機架振動監測：某鋼鐵廠連鑄機系統采用BENTLY 140734-05 監測機架與結晶器振動，模塊的高頻響應（20kHz）捕捉到結晶器液壓振動系統的高頻故障特征，通過頻譜分析定位液壓閥卡澀問題，指導運維人員及時處理，連鑄坯質量合格率提升 5%。
- 石化企業壓縮機軸承故障診斷：某石化企業離心式壓縮機組配置BENTLY 140734-05 模塊，同步采集 4 個軸承的振動加速度數據，模塊輸出的軸承故障特征頻率（BPFO）提前 15 天預警軸承滾子剝落故障，運維人員計劃性停機更換軸承，避免了非計劃停機導致的生產線中斷（減少損失超 200 萬元）。
選取工業高端加速度信號調理模塊領域的主流產品作為對比，具體信息如下：
- 選型建議：優先適配 Bently 3500 系列高端設備監測系統，特別適合海上風電、冶金重型機械、石化壓縮機等需要多通道同步采樣、高頻故障診斷的場景；搭配 Bently IEPE 型加速度傳感器可實現最佳測量精度。
- 注意事項：安裝時確保模塊與 3500 機架背板接口緊固，避免振動導致同步采樣失準；配置 FFT 參數時需根據設備轉速設置合適的采樣頻率與窗函數，確保故障特征頻率識別準確；定期通過 3500 系統軟件校準通道同步性，避免長期運行導致的通道偏移；熱插拔操作需在模塊斷電后進行，禁止帶電插拔引發總線故障。
