產品描述

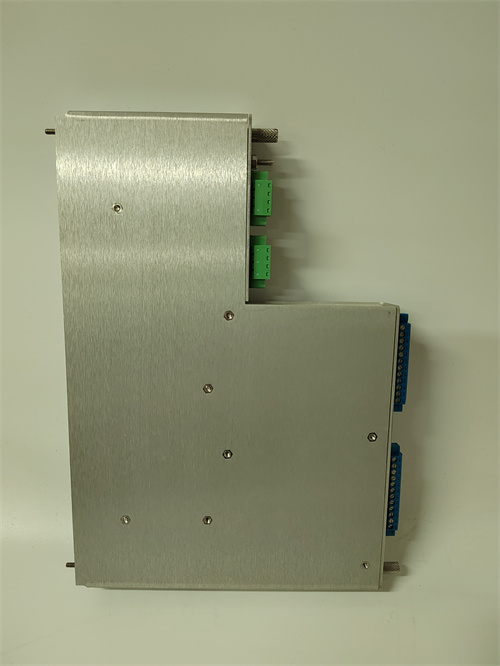

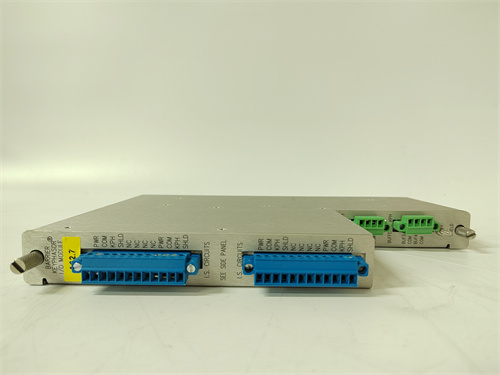

BENTLY 135473-01 是貝克休斯（Baker Hughes）旗下本特利內華達（Bently Nevada）公司為其經典的3500機械保護系統設計的一款重要模塊。該模塊是3500/42M 瞬態數據接口模塊，作為連接3500監測系統與上層工廠數據庫、診斷軟件或記錄設備的關鍵橋梁。BENTLY 135473-01 專門用于捕獲和傳輸機械在啟?；蚬收掀陂g產生的高分辨率、時間同步的瞬態波形數據，為深入分析設備健康狀況和故障根本原因提供原始數據。它安裝在3500機架上，與框架內的監測器模塊（如振動、位移監測器）協同工作，當預設的觸發條件滿足時，自動記錄并緩存關鍵的動態數據。要了解此高級診斷模塊的完整技術規格，請訪問產品頁面：BENTLY 135473-01。在構建用于關鍵旋轉機械（如汽輪機、壓縮機）的高級預測性維護系統時，集成 135473-01 模塊是實現從簡單保護到智能診斷升級的關鍵一步。其設計確保了 BENTLY 135473-01 能夠可靠地捕捉并傳遞那些揭示早期故障特征的寶貴瞬態信號。

產品參數

• 品牌與系列： Bently Nevada (Baker Hughes)， 3500 系列機械保護系統

• 產品型號： 135473-01 (對應 3500/42M 模塊)

• 模塊類型： 瞬態數據接口模塊

• 主要功能： 高速、高分辨率瞬態波形數據采集、緩存與傳輸。

• 數據通道： 支持從框架內其他監測器模塊（如3500/42， 3500/45）同步捕獲多通道動態數據。

• 采樣速率： 高采樣率，足以精確捕獲振動、鍵相和其他動態信號的瞬態特性。

• 存儲深度： 內置緩沖存儲器，用于在觸發事件前后存儲一定時間長度的波形數據。

• 觸發模式： 支持多種觸發條件，如報警觸發、手動觸發、外部信號觸發等。

• 通信接口： 通常配備以太網接口或?qū)Ｓ脭?shù)據端口，用于與上位機軟件（如System 1*）或第三方系統通信。

• 電源與安裝： 由3500框架背板供電，占用一個標準槽位。

優勢與特點

1. 強大的瞬態數據捕獲能力： BENTLY 135473-01 的核心價值在于其能夠記錄機器在啟停、變速或故障瞬間的動態行為，這些數據對于識別不平衡、不對中、摩擦、喘振等故障模式至關重要，是實現深度診斷的基礎。

2. 時間同步與數據完整性： 模塊確保從不同監測器捕獲的多通道數據具有精確的時間同步性，為分析各測點信號間的相位關系提供了可能，這對于準確的故障定位和機理分析尤為關鍵。

3. 無縫的系統集成： 作為3500系列的原生模塊，它與框架內的所有監測、電源和通訊模塊無縫集成。配置和觸發條件通過統一的框架組態軟件設置，數據可被本特利的System 1*等高級診斷軟件直接讀取和分析。

4. 增強的預測性維護能力： 通過提供原始的波形數據，135473-01 將機械保護系統從簡單的“報警/跳機”提升到了“狀態分析與預測”的層次，幫助用戶制定基于設備狀態的維修策略，避免非計劃停機。

5. 高可靠性與工業級設計： 秉承本特利產品的傳統，該模塊采用工業級設計，適用于工廠環境，確保長期穩定運行，為關鍵設備提供不間斷的數據監測和記錄。

應用領域與案例

BENTLY 135473-01 應用于對可靠性和可用性要求極高的關鍵旋轉機械設備監測領域。

• 應用領域：

  • 石油與天然氣（海上平臺和陸上管線的天然氣壓縮機、燃氣輪機、泵）

  • 電力行業（蒸汽輪機、燃氣輪機、發電機、鍋爐給水泵）

  • 化工與石化（大型離心壓縮機、往復式壓縮機、高速泵）

  • 冶金工業（高爐鼓風機、大型電機）

• 應用案例：

  • 在一座大型煉化廠的催化裂化裝置中，主風機和煙氣輪機是關鍵動力設備。安裝有 BENTLY 135473-01 模塊的3500系統，不僅監測其振動和位移的實時值，更在每次開機過程中自動記錄整個升速過程的振動波形（伯德圖）。通過分析這些由 135473-01 捕獲的瞬態數據，工程師可以精確判斷轉子是否存在動平衡問題或是否發生了動靜碰磨，從而在問題惡化前安排計劃檢修，保障了裝置數年一修的長周期安全運行。

與競品對比

與同類機械保護系統供應商，如艾默生（Emerson）的CSI 6500機械健康監測器或申克（SCHENCK）的VIBROTIP系統的診斷數據采集單元相比，BENTLY 135473-01 的優勢在于其在本特利3500生態系統內的深度整合和行業認可度。

• 優勢： 本特利3500系統是全球機械保護領域的標準之一，尤其在油氣、電力等重資產行業擁有極高的市場份額和信任度。135473-01 作為其核心診斷數據接口，與系統內其他模塊的協同性和數據流可靠性經過了無數現場驗證。其配套的System 1*診斷軟件生態也更為成熟。

• 考量： 對于新建項目或非關鍵設備，選擇集成了基本波形記錄功能的通用監測器（如CSI 6500本身具有一定記錄能力）可能更具成本效益。135473-01 通常作為對診斷有更高要求的、已部署3500系統的升級或增強選項。

選型建議與注意事項

1. 選型建議：

   • 評估診斷需求： 明確是否確實需要捕獲瞬態波形數據進行高級診斷，還是僅需穩態監測和保護。對于關鍵、復雜或故障成本極高的機器，BENTLY 135473-01 的價值會凸顯。

   • 確認框架兼容性： 確?，F(xiàn)有的3500框架型號、背板版本和槽位空間支持安裝 135473-01 模塊，并檢查框架電源容量是否足夠。

   • 規劃數據管理： 事先規劃好用于接收、存儲和分析瞬態數據的上位機軟件、服務器和網絡資源。

2. 注意事項：

   • 軟件許可與配置： 模塊功能的完全發揮需要相應的上位機軟件許可（如System 1*的相應功能包）和正確的框架組態，這部分成本和服務需一并考慮。

   • 觸發條件設置： 合理設置數據捕獲的觸發條件（如振動值超過報警值的80%），以避免捕獲過多無用數據或錯過關鍵事件。

   • 專業安裝與調試： 模塊的安裝、網絡配置和軟件集成建議由經過本特利培訓的專業人員完成，以確保數據鏈路的通暢和功能正常。

   • 數據安全與備份： 瞬態數據量較大且價值高，需建立定期的數據備份和歸檔機制。
