IS系列IS215VCMIH2CA IS200VCMIH2CAA渦輪燃機模塊

W;1 5 3 5 9 2 9 8 2 9 3 IS系列IS215VCMIH2CA IS200VCMIH2CAA渦輪燃機模塊

規格

料號：IS215VCMIH2CA

制造商：General Electric

產品類型：VME 通訊接口卡

系列：Mark VI

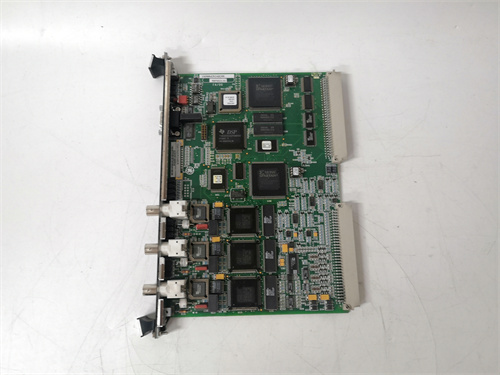

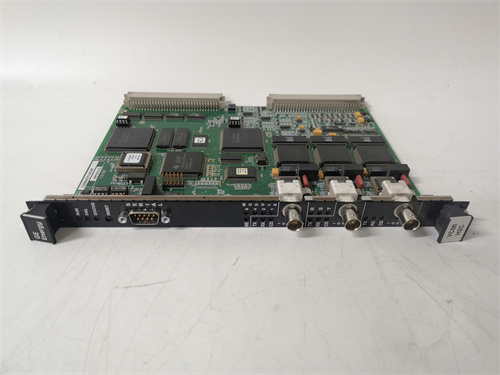

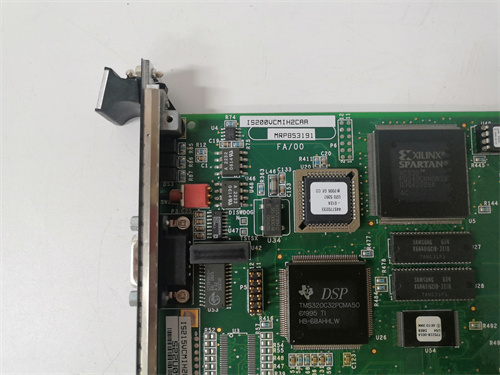

IS215VCMIH2CA 是一個VME 通信接口卡，是 GE Speedtronic Mark VI 燃?xì)廨啓C(jī)控制系統的一部分。該 PCB 用作 I/O 板和控制器之間的鏈接。它還用作 IONet 或系統控制網絡的通信接口。四端口連接器集成在 IS215VCMIH2CA 的前面板中。其中包括一個 RS-232C 串行端口、一個 D 型插頭連接器和三個 IONet 10Base2 以太網連接器。三個標有 TX/RX/CD 的 LED 指示燈連接到每個 IONet 端口。狀態、失敗、運行以及 1、2、4 和 8 是電路板上眾多 LED 指示的一部分。前者位于復位按鈕（按鈕）上方，而后者位于串行端口的正下方。該設計包括一個 TI 32 位數字信號處理器芯片。

總共有三個變壓器組件。VME 總線主控卡中包含五十多個集成電路，包括振蕩芯片。通過使用電感磁珠降低電路板上的高頻噪聲。該板有兩個背板連接器、一個 12 針垂直連接器和許多其他導電連接器。
