產品名稱:

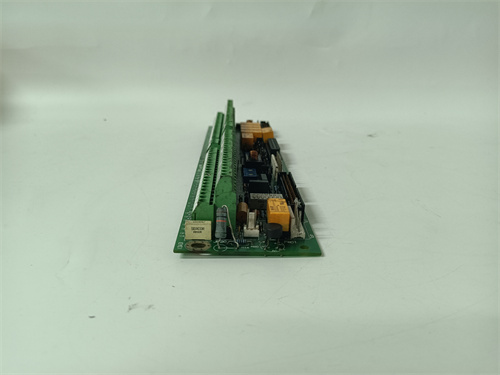

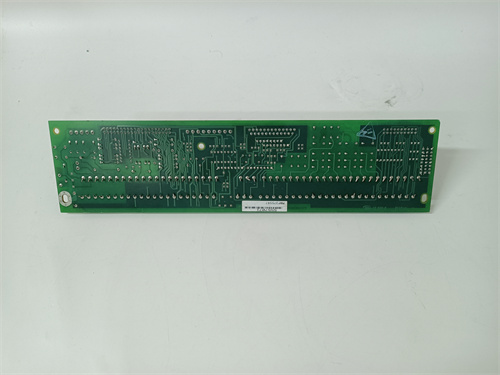

GE 531X305NTBAPG1 NTB/3TB端子板

產品說明:

該端子板作為EX2000勵磁系統控制板與各種外部設備之間的接口。

連接點:用于連接外部信號、電源和傳感器到EX2000系統的端子。

信號調理:處理和調整輸入和輸出信號以確保與系統兼容的基本電路。

配電:穩壓和非穩壓電源，為連接到單板上的外部設備供電。

產品參數及規格:

支持的電源輸出:

直流穩壓:+ 5v、+ 15v，電流容量300ma

直流無規電壓:24v，電流容量500ma

交流電壓:120v AC，電流容量0.5 a

編碼器接口:支持差分a - 4 - b編碼器接口，帶有用于連接到驅動器的標記通道。該接口在驅動控制板上是光隔離的。端子板上提供跳線，用于配置+ 5v或+ 15v編碼器的接口。

跳線:硬件跳線包括偏置未連接的輸入到+24 V或-24 V DC取決于是否使用正或負邏輯。

繼電器輸出:提供七種形式A和形式C繼電器輸出，用于各種控制和信令目的。
